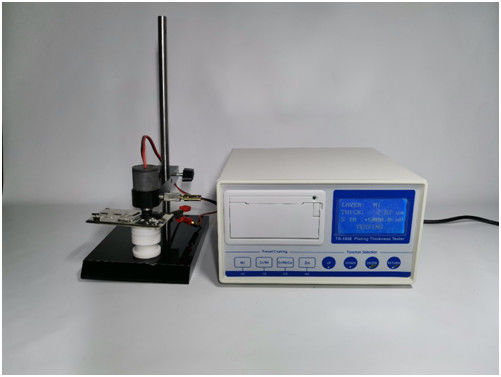

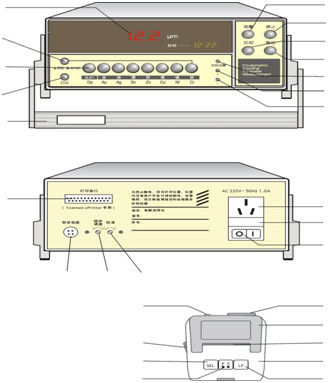

HUATEC TG-100EOLOMETRICमोटाई परीक्षक धातु कोटिंग मोटाई गेज इलेक्ट्रोलाइटिक मोटाई गेज इनबिल्ट प्रिंटर

इलेक्ट्रोलाइटिक समाधान का चयन कैसे करें

इलेक्ट्रोलाइटिक समाधान और जमा धातु और आधार संयोजनों का पदनाम

एकल परत के चढ़ाना धातुओं को कैसे मापें

उदाहरण: स्टील सब्सट्रेट पर सफेद पास होने के साथ जिंक चढ़ाना का मापन, यह मोटाई 10μm है।

1. मापा जाने के लिए लेख के जस्ता चढ़ाना की सतह पर पास होने वाली फिल्मों को पोंछने के लिए रबर का उपयोग करें।
2. मापा जाने वाले लेख की सतह पर परीक्षण सिर को लंबवत रूप से दबाएं, बिना किसी रिसाव के पर्याप्त दबाव लागू किया।
3. इलेक्ट्रोलाइटिक समाधान A8 को स्टील सब्सट्रेट पर जस्ता चढ़ाना के संयोजन के लिए तालिका 2 से चुना गया है। सेल को एक ड्रॉपर का उपयोग करके इलेक्ट्रोलाइटिक समाधान के 2 एमएल से भरा जाना चाहिए। सेल पूर्ण नहीं भरा जाएगा। (समाधान का स्तर सेल के उद्घाटन से लगभग 3 मिमी है)
4. पिपेट को इलेक्ट्रोलिसिस सेल के निचले हिस्से में डालें, सेल से हवा के बुलबुले को हटाने के लिए कई बार चूसना दोहराएं, इलेक्ट्रोलाइटिक समाधान को जिंक चढ़ाना के साथ पूरी तरह से संपर्क करने में सक्षम बनाता है, स्टीयरर को दी गई स्थिति में रखने से पहले।
5. Zn बटन दबाएं।
6. इलेक्ट्रोड के स्क्रू के छेद में सिग्नल प्लग डालें, प्लेटेड ऑब्जेक्ट के लिए रेड सिग्नल क्लिप संलग्न करें और सुनिश्चित करें कि एक उचित कनेक्शन किया गया है।
7. माप बटन दबाएं, स्टिरर घूर्णन शुरू कर देता है, जबकि बजर अलार्म, माप स्वचालित रूप से बंद हो जाएगा, मोटाई 10 माइक्रोन संकेतक पर प्रदर्शित किया गया है, स्टॉप बटन दबाएं।
8. माप परिणामों की सूची प्राप्त करने के लिए प्रिंट बटन दबाएं। (यदि आपको सूची की आवश्यकता नहीं है तो आप इस चरण को छोड़ सकते हैं)
9. स्टिरर को उठाएं, पिपेट का उपयोग करके उपयोग किए गए इलेक्ट्रोलाइटिक समाधान को साफ करें, परीक्षण सिर को बढ़ाएं, लेख को हटा दें।
10. पानी और पोंछने से सेल और गैसकेट की आंतरिक सतह को साफ करें। सुनिश्चित करें कि वापस बदलने से पहले उन पर कोई ऑक्सीकरण उत्पाद नहीं है।

हार्ड क्रोमियम चढ़ाना कैसे मापें

उदाहरण: स्टील सब्सट्रेट पर हार्ड क्रोमियम चढ़ाना का मापन, हार्ड क्रोमियम चढ़ाना की मोटाई 35μm है।

1. मापा जाने के लिए लेख के क्रोमियम चढ़ाना की सतह पर रबर पोंछने वाली फिल्मों का उपयोग करें।
2. मापा जाने वाले लेख की सतह पर परीक्षण सिर को लंबवत रूप से दबाएं, बिना किसी रिसाव के पर्याप्त दबाव लागू किया।
3. इलेक्ट्रोलाइटिक समाधान A2 को टेबल 2 से चुना जाता है, सेल को ड्रॉपर का उपयोग करके इलेक्ट्रोलाइटिक समाधान के 2 एमएल से भरा जाना चाहिए। सेल पूर्ण नहीं भरा जाएगा। (समाधान का स्तर सेल के उद्घाटन से लगभग 3 मिमी है)
4. पिपेट को इलेक्ट्रोलिसिस सेल के तल में डालें। कई बार दोहराएं, सेल से हवा के बुलबुले को हटाने के लिए, क्रोमियम चढ़ाना के साथ पूरी तरह से संपर्क करने के लिए इलेक्ट्रोलाइटिक समाधान को सक्षम करता है।

नोट: जब क्रोमियम चढ़ाना को मापते हैं तो स्टिरर को रखने की आवश्यकता नहीं होती है।

5. CR चयन बटन और CR माप बटन के चढ़ाना को दबाएं। (सीआर चयन बटन का चढ़ाना: --- सजाने के क्रोमियम को मापें --- हार्ड क्रोमियम को मापें)
6. इलेक्ट्रोड के स्क्रू के छेद में सिग्नल प्लग डालें, प्लेटेड ऑब्जेक्ट के लिए रेड सिग्नल क्लिप संलग्न करें और सुनिश्चित करें कि एक उचित कनेक्शन किया गया है।
7. माप बटन दबाएं, स्टिरर घूर्णन शुरू कर देता है, जब संकेतक पर 15μm की मोटाई स्टॉप बटन दबाएं, तो प्रिंट बटन दबाएं (यदि परीक्षक सामान्य रूप से काम नहीं कर सकता है), इलेक्ट्रोलाइटिक समाधान को नवीनीकृत करें, फिर से माप बटन दबाएं। इलेक्ट्रोलाइटिक समाधान का नवीकरण 15μm की आवृत्ति पर भी बनाया जाना चाहिए जब तक कि गुलजार। हार्ड क्रोमियम चढ़ाना की मोटाई को रिकॉर्ड करें।
8. पिपेट का उपयोग करके उपयोग किए गए इलेक्ट्रोलाइटिक समाधान को साफ करें। परीक्षण सिर को बढ़ाएं। लेख निकालें।
9. पानी और पोंछने से सेल और गैसकेट की आंतरिक सतह को साफ करें। सुनिश्चित करें कि वापस बदलने से पहले कोई ऑक्सीकरण प्रो नलिका उन पर नहीं है।

कैसे बहु-परत चढ़ाना को मापने के लिए

उदाहरण: तांबे से मिलकर बहु-परत जमा की मोटाई का माप,स्टील सब्सट्रेट पर निकल और क्रोमियम चढ़ाना। घटक परतों की मोटाई क्रोमियम की 0.4μm, निकेल के 14μm, तांबे का 10μm है।

1. रबर का उपयोग करने के लिए लेख पर चढ़ाना की सतह पर पास होने वाली फिल्मों का उपयोग करें
2. मापा जाने वाले लेख की सतह पर परीक्षण सिर को लंबवत रूप से दबाएं, बिना किसी रिसाव के पर्याप्त दबाव लागू किया।
3. इलेक्ट्रोलाइटिक समाधान A2 को टेबल 2 से चुना जाता है, सेल को ड्रॉपर का उपयोग करके इलेक्ट्रोलाइटिक समाधान के 2 एमएल से भरा जाना चाहिए। सेल पूर्ण नहीं भरा जाएगा। (समाधान का स्तर सेल के उद्घाटन से लगभग 3 मिमी है)
4. पिपेट को इलेक्ट्रोलिसिस सेल के तल में डालें। कई बार दोहराएं, सेल से हवा के बुलबुले को हटाने के लिए, क्रोमियम चढ़ाना के साथ पूरी तरह से संपर्क करने के लिए इलेक्ट्रोलाइटिक समाधान को सक्षम करता है।

नोट: जब क्रोमियम चढ़ाना को मापते हैं तो स्टिरर को रखने की आवश्यकता नहीं होती है।

5. T & CR माप बटन को दबाएं।
6. इलेक्ट्रोड के स्क्रू के छेद में सिग्नल प्लग डालें, प्लेटेड ऑब्जेक्ट के लिए रेड सिग्नल क्लिप संलग्न करें और सुनिश्चित करें कि एक उचित कनेक्शन किया गया है।
7. माप बटन दबाएं, स्टिरर घूर्णन शुरू कर देता है, जबकि बजर अलार्म, माप स्वचालित रूप से बंद हो जाएगा, संकेतक पर 0.4μm की मोटाई प्रदर्शित की गई है, माप बटन 1 ～ 2 बार दबाएं, और स्टॉप बटन को दबाने से पहले चर्चा करें। क्रोमियम चढ़ाना की मोटाई को रिकॉर्ड करें (माप मान पहले गुलजार से प्राप्त मूल्यों पर आधारित है)।
8. सेल के माउंट को बढ़ाए बिना पिपेट का उपयोग करके उपयोग किए गए इलेक्ट्रोलाइटिक समाधान को साफ करें। इलेक्ट्रोलाइटिक समाधान A5 (तालिका 2, इलेक्ट्रोलाइटिक समाधान A5 को तांबे के सब्सट्रेट पर निकलने के लिए इलेक्ट्रोलाइटिक समाधान A5 देखें) के साथ सेल को भरने से पहले सेल को 1 ~ 2 बार सेल को रिनिंग करना, और फिर दाता की स्थिति के लिए स्टिरर को रखकर।
9. ऊपर के रूप में चरण 7 को दोहराएं और निकल चढ़ाना की मोटाई 14μm रिकॉर्ड करें।

10. ऊपर के रूप में 7, 8 चरणों को दोहराएं और तांबे के प्लेटिंग के 10μm की मोटाई को रिकॉर्ड करें।
11. पिपेट का उपयोग करके उपयोग किए गए इलेक्ट्रोलाइटिक समाधान को साफ करें। परीक्षण सिर को बढ़ाएं। लेख निकालें।
12. पानी और पोंछने से सेल और गैसकेट की आंतरिक सतह को साफ करें। सुनिश्चित करें कि वापस बदलने से पहले उन पर कोई ऑक्सीकरण उत्पाद नहीं है।

इलेक्ट्रोलाइटिक समाधानों के योगों और तैयारी के तरीके

आवश्यकता: इलेक्ट्रोलाइटिक समाधान के लिए रसायनों के विश्लेषणात्मक शुद्ध ग्रेड और आसुत जल से तैयारी की आवश्यकता होती है।

विशेषताएँ

• इलेक्ट्रोप्लेटिंग धातुओं की एकल परत की मोटाई की माप की अनुमति देता है
• प्रीसेट मानक चढ़ाना प्रकार हैं: सजावटी क्रोमियम, हार्ड क्रोमियम, निकेल, तांबा (लोहे या गैर-मेटालिक सब्सट्रेट पर तांबा), जस्ता, टिन, चांदी और सोने के 8 प्लेटिंग प्रकार। यदि आप अन्य चढ़ाना प्रकारों का परीक्षण करना चाहते हैं, तो आपको प्रीसेट प्लेटिंग प्रकारों को संशोधित करना होगा। उदाहरण के लिए, यदि आपको इलेक्ट्रोलेस निकेल (ग्राहक चांदी का परीक्षण नहीं कर सकते हैं) का परीक्षण करने की आवश्यकता है, तो आप चांदी को इलेक्ट्रोलस निकल में बदल सकते हैं।
• मल्टी-लेयर इलेक्ट्रोप्लेटेड कोटिंग्स की व्यक्तिगत परतों की मोटाई की माप की अनुमति देता है
• प्लास्टिक जैसे गैर-संचालन सामग्री पर इलेक्ट्रोप्लेटेड कोटिंग्स की मोटाई की माप की अनुमति देता है
• डिजिटल डिस्प्ले दशमलव प्रणाली में मापा मोटाई के आसान और सटीक प्रत्यक्ष रीडिंग की अनुमति देता है
• एक लघु प्रिंटर से लैस, जो स्वचालित रूप से चढ़ाना प्रजातियों, मोटाई और परीक्षण समय को प्रिंट कर सकता है
• संभावित अंतर को मापा नहीं जा सकता है
• आईएसओ विनिर्देश के अनुरूप मानक परीक्षण प्रक्रियाओं के अनुसार उपयोग के लिए डिज़ाइन किया गया है

विशेष विवरण

मॉडल: TG-100E

बिजली की आपूर्ति: एसी 220V ± 10%, 50, 60 हर्ट्ज

बिजली की खपत: 25 डब्ल्यू से अधिक नहीं

सकल वजन: लगभग 9 किलो

पैकेज का आकार: परीक्षक शरीर के लिए 370 × 440 × 230 (मिमी)

मापन सीमा: 0 ～ 50μM त्रुटि: ± ± 10%

विस्तृत सूची:

TG-100E परीक्षक शरीर 1

संभावित परीक्षण स्टैंड 1

संभावित ट्रांसड्यूसर 1 के लिए सिग्नल केबल

इलेक्ट्रोलिसिस सेल 1

गैसकेट 1

इलेक्ट्रोलिसिस सॉल्यूशंस A2, A4, A5, A8 1

रबर 1

विभाजन की बोतल 2

निप्पर 1

निर्देश, गारंटी कार्ड 1

निरीक्षण पूर्व माप

1।परीक्षक, परीक्षण स्टैंड और रसायनों के स्टैंड को वर्किंग डेस्क पर भी और सीधे और सीधे रखें।

2. सुनिश्चित करें कि बिजली की आपूर्ति AC 220V है।
3. केबल का उपयोग करके परीक्षक को परीक्षण तालिका से कनेक्ट करें।
4. किसी भी चुनिंदा प्लेटिंग बटन को दबाएं, सिग्नल प्लग के टर्मिनल को सिग्नल क्लिप को छोटा करें, पावर स्विच को चालू करें और फिर माप बटन को दबाते हैं, स्टिरर को घुमाना चाहिए और प्रदर्शित होने की गिनती शुरू होती है। सिग्नल क्लिप और सिग्नल प्लग के टर्मिनल के बीच कनेक्टिंग लाइन को डिस्कनेक्ट करें, परीक्षक को तुरंत गिनती और अलार्म पर रोकना चाहिए। इस प्रकार परीक्षक की स्थिति को सामान्य माना जा सकता है।
