उत्पाद विवरण:
|
| रेंज: | 0-15000 मिमी, स्टील वेग पर | सामग्री वेग: | 100 ~ 20000 एम/एस |
|---|---|---|---|
| पल्स पुनरावृत्ति आवृत्ति: | 10-10000Hz | गतिशील सीमा: | ≥38 डीबी |
| सुलझाने की शक्ति: | > 40dB (5P14) | संवेदनशीलता छूटना: | > 66db |
| प्रमुखता देना: | उच्च दक्षता वाला अल्ट्रासोनिक दोष डिटेक्टर,मोटाई परीक्षण अल्ट्रासोनिक दोष डिटेक्टर,TOFD डिटेक्शन अल्ट्रासोनिक दोष डिटेक्टर |
||

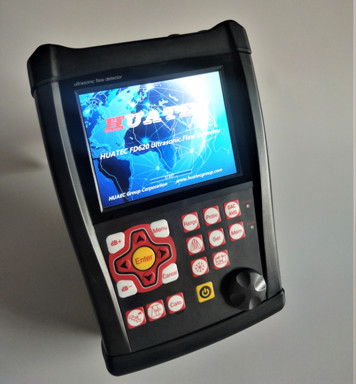

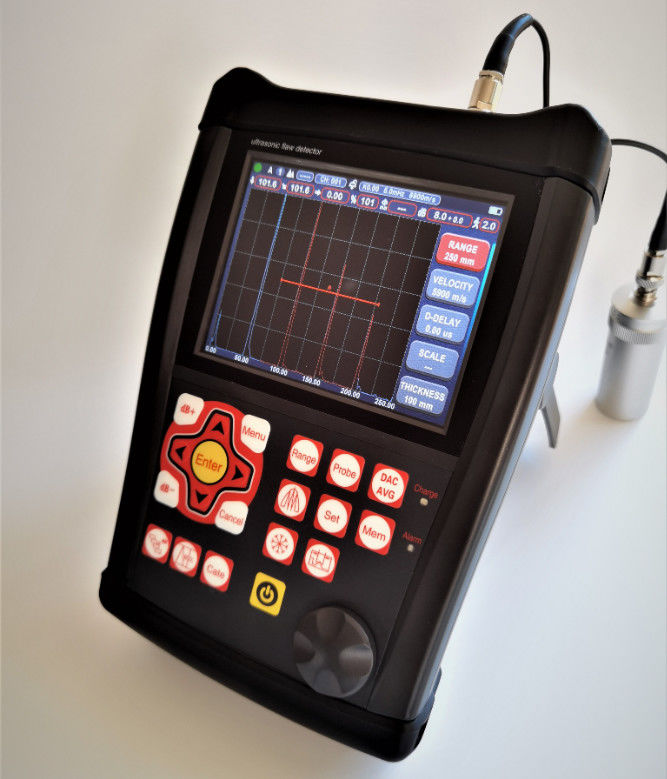

FD630 उच्च कुशल TOFD डिटेक्शन मोटाई परीक्षण अल्ट्रासोनिक दोष डिटेक्टर
★ उपयोगकर्ता के अनुकूल संवाद इंटरैक्टिव कैलिब्रेशन, वक्र बनाने, आदि जैसे संचालन में मदद करता है
★TOFD मोड,टीओएफडी का पता लगाना,अत्यधिक कुशलऔर कम लागत।
★ आपको आवश्यक सभी उपकरणः डीएसी, एवीजी, टीसीजी, रंग बीएसकन, एडब्ल्यूएस, वेल्ड आरेख, आदि।
★ पल्स पुनरावृत्ति आवृत्तिः 10-10000 हर्ट्ज सटीक समायोजन, उच्च गति स्कैन, कोई चूक नहीं।
★ उच्च सिग्नल से शोर अनुपात, स्पष्ट और स्थिर गूंज, शोर विरोधी डिजाइन, कठिन कार्य परिस्थितियों के लिए एकदम सही।
★ 12-अंकीय एडी, उच्च गति से नमूनाकरण सभी विवरणों के साथ बेहतर गूंज आरेख की ओर जाता है। संवेदनशील और छोटे दोषों का भी पता लगा सकता है।
★ मोटाई परीक्षण मोड,मापने की सीमाः 0.15 मिमी 15000 मिमी ((5920m/s), मापने का संकल्पः 0.001 मिमी।
★ स्वचालित रूप से उत्पन्न जांच विश्लेषण रिपोर्ट।
★ दोष का पता लगाने वीडियो रिकॉर्डिंग. असीमित यूएसबी डेटा भंडारण. पीडीएफ रिपोर्ट आउटपुट.
★ साइट पर पता लगाने की रिपोर्ट उत्पन्न करने और प्रिंट करने के लिए मोबाइल डिवाइस के लिए नीले दांत कनेक्शन।
★ IP65 मानक। मिश्र धातु + सिलिका जेल केस, पानी और धूल का सबूत, ठोस और हमेशा के लिए रहता है। डम्पिंग समर्थन इसे किसी भी कोण में खड़ा करता है।
★ बैटरी एक बार चार्ज होने पर 15 घंटे तक चलती है। प्रत्येक बैटरी का अपना चार्जिंग कंट्रोल होता है इसलिए दो बैटरी के साथ यह चौबीसों घंटे काम कर सकती है।
|
विनिर्देश रेंजः0-15000 मिमी,स्टील गति पर सामग्री गतिः100 ₹20000 m/s पल्स पुनरावृत्ति आवृत्ति: 10 से 10000 हर्ट्ज गतिशील सीमाः≥38dB रैखिकताः क्षैतिजः +/-0.2% FSW, ऊर्ध्वाधरः 0.25% FSH, एम्पलीफायर सटीकता +/-1 dB. रिज़ॉल्यूशन पावरः>40dB (5P14) संवेदनशीलता शेषः>66dB अस्वीकृति (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई 500 स्वतंत्रता सेटअप, किसी भी मानदंड को स्वतंत्र रूप से इनपुट किया जा सकता है, हम परीक्षण ब्लॉक के बिना दृश्य में काम कर सकते हैं; 1000 ए ग्राफ की बड़ी स्मृति परीक्षण मोडः पल्स इको, दोहरे तत्व और थ्रू-ट्रांसमिशन जांच के प्रकार: एकल सीधी, एकल कोण,दाउल सीधी,दाउल एंगल गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट इंच या मिलीमीटर बिजली की आवश्यकताएंः एसी मेन 100-240 वीएसी, 50-60 हर्ट्ज डिस्प्ले देरीः -20 से 3400 μs जांच देरी/शून्य ऑफसेटः 0 से 99.99μs आंतरिक रिचार्जेबल लिथियम आयन बैटरी पैक 8.000 mAh पर 7.2V रेटेड प्रदर्शन चमक के आधार पर 15 घंटे का नाममात्र संचालन समय 4 घंटे का सामान्य रिचार्ज समय H×W×D(मिमी): 260×175×60 (मिमी) वजन:1.2 किलोग्राम
ऑपरेटिंग तापमानः -10°C से 50°C भंडारण तापमानः -30°C से 50°C पल्स ऊर्जाः 200V, 300V, 400V, 500V चयन योग्य सुधारः सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ प्रणाली बैंडविड्थ (एम्पलीफायर बैंडपास): 0.1 से 300 मेगाहर्ट्ज गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट संवेदनशीलताः 120 डीबी अधिकतम चयन योग्य संकल्प 0 में।1, 1.0, 2.0, 6.0 डीबी ट्रांसड्यूसर कनेक्शनः BNC या LEMO
|
|
|
|
कार्य स्वचालित प्रदर्शन सटीक दोष स्थान ((गहराई d,स्तर p,दूरी s,विस्तार,sz dB,ф) । दोष का आकारः AVG/AVG या DAC का उपयोग करके दोष का स्वचालित आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग की गति। ट्रांसड्यूसर का स्वचालित कैलिब्रेशन शून्य बिंदु, कोण, सामने के किनारे और सामग्री गति। इको का मूल्यांकन करने के लिए डीएसी और एवीजी का उपयोग करना और उपयोग करना सुविधाजनक है, वक्र को संशोधित और क्षतिपूर्ति की जा सकती है। यू-डिस्क को जोड़कर, यूनिट असीमित मेमोरी प्राप्त कर सकती है, पीडीएफ रिपोर्ट्स आउटपुट और यूपैड सिस्टम। परीक्षण प्रक्रिया और प्ले का वीडियो स्वचालित रूप से बनाएं; उपयोग करें, वीडियो की लंबाई असीमित है। रंग बी स्कैन. TOFD. वेल्ड आरेख इकाई में 15 मानक हैं। साइट पर पता लगाने की रिपोर्ट उत्पन्न करने और प्रिंट करने के लिए मोबाइल डिवाइस के लिए नीले दांत कनेक्शन।1. घुमावदार सतह सुधार सुविधा दरार ऊंचाई माप कार्य। आवर्धक द्वारः पूरे स्क्रीन चौड़ाई पर गेट रेंज का प्रसार। स्वतः लाभ समारोह। लिफाफाः 60 हर्ट्ज अद्यतन दर पर लाइव ए-स्कैन और ए-स्कैन के लिफाफे का एक साथ प्रदर्शन प्रदर्शन। पीक होल्डः परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक तरंगों की तुलना लाइव ए-स्कैन से करें। स्कैन फ्रीजः डिस्प्ले फ्रीज में तरंगरूप और ध्वनि पथ डेटा होता है। अलार्म: बीप और एलईडी। वास्तविक समय घड़ी. प्रतिध्वनि भरें. कब्जा निशान. गेट के भीतर इको रंग.
|
||
|
|
आधार यंत्र पैकेज पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर सीधे बीम ट्रांसड्यूसर (2.5 मेगाहर्ट्ज, Φ20) कोण बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी×9 मिमी, 60°) ट्रांसड्यूसर के लिए इंटरकनेक्ट केबल (Q9-C5, या वैकल्पिक C9-C5) रिचार्जेबल लिथियम आयन बैटरी पैकेज, 7.8 एम्पीयर घंटे विद्युत आपूर्ति/चार्जर इकाई अंग्रेजी में संचालन पुस्तिका एप सॉफ्टवेयर पट्टा |
|
