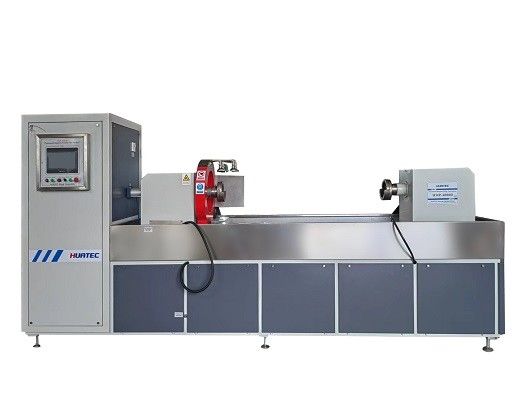

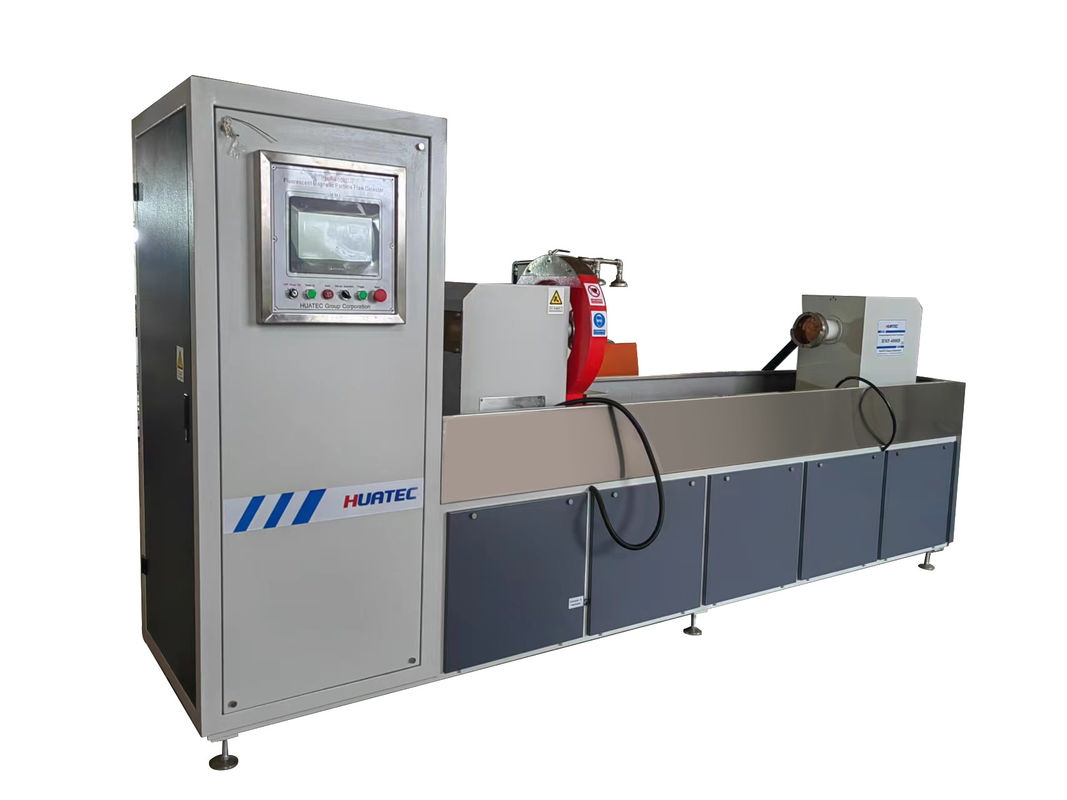

एचएमपी-4000डी उच्च परिशुद्धता चुंबकीय कण दोष डिटेक्टर

एचएमपी-4000डी उच्च परिशुद्धता चुंबकीय कण दोष डिटेक्टर

1. उपकरण घटकों का विवरण

1.1 सामान्य उपकरण जानकारी

उपकरण एक एकल मशीन है, मैनुअल लोडिंग और अनलोडिंग, उपकरण रॉड क्लैंपिंग, कम्पोजिट मैग्नेटाइजेशन तकनीक को अपनाता है, दाहिना इलेक्ट्रोड वायवीय क्लैंपिंग, क्लैंपिंग स्ट्रोक 0-50 मिमी, स्वचालित क्षीणन विचुंबकीकरण, स्वचालित छिड़काव, चुंबकीय निलंबन की पुनर्प्राप्ति, सरगर्मी और निस्पंदन। चुंबकीय संवेदनशीलता प्रकार ए 2# (30/100) परीक्षण टुकड़ा स्पष्ट रूप से प्रदर्शित होता है।

उपकरण के मुख्य घटक हैं: क्लैंपिंग सिस्टम, मैग्नेटाइजिंग पावर सप्लाई सिस्टम, इलेक्ट्रिकल कंट्रोल सिस्टम, मैग्नेटिक सस्पेंशन स्प्रे स्टिरिंग और फिल्ट्रेशन रिकवरी सिस्टम, ब्लैक लाइट, डार्क रूम, डीमैग्नेटाइजेशन सिस्टम और इसी तरह।

1.2 क्लैंपिंग सिस्टम:

1.2.1, उपकरण डिजाइन क्षैतिज क्लैंपिंग तंत्र, क्लैंपिंग स्ट्रोक 0-1500 मिमी, 1500 मिमी की लंबाई, 250 मिमी के बाहरी व्यास के भीतर वर्कपीस निरीक्षण की जरूरतों को पूरा कर सकता है। अनुदैर्ध्य चुंबकत्व कॉइल दो हैं, प्रत्येक तरफ एक, क्रमशः सिलेंडर द्वारा संचालित, और लंबी-अक्ष भागों के चुंबकत्व प्रभाव को बढ़ाने के लिए अंदर ले जाया जा सकता है।

1.2.2। उपकरण रॉड विधि के माध्यम से वर्कपीस के परिधीय चुंबकत्व को करने के लिए विशेष मैंड-रॉड विधि को अपनाता है, और आंतरिक और बाहरी सतहों पर मौजूद विभिन्न रेडियल महीन दरारों की जांच करता है; वर्कपीस का अनुदैर्ध्य चुंबकत्व कॉइल विधि द्वारा किया जाता है, और वर्कपीस की सतह पर मौजूद विभिन्न रिंग के आकार की महीन दरारों की जांच की जाती है।

1.2.3, उपकरण क्लैंपिंग की आवश्यकताओं को पूरा करने के लिए वर्कपीस की सटीक स्थिति सुनिश्चित करने के लिए। उपकरण को एक केंद्रीय उच्च समायोजन उपकरण के साथ डिजाइन किया गया है।

1.2.4, परिधि अनुदैर्ध्य क्रमशः चुम्बकित किया जा सकता है, क्रमशः वर्कपीस की आंतरिक और बाहरी सतह पर मौजूद विभिन्न अनुप्रस्थ और अनुदैर्ध्य दरारों की जांच की जा सकती है; वर्कपीस का कम्पोजिट (एक साथ) चुंबकत्व भी लागू किया जा सकता है, और वर्कपीस की आंतरिक और बाहरी सतहों पर मौजूद विभिन्न सूक्ष्म दोषों की एक साथ व्यापक रूप से जांच की जा सकती है।

1.2.5, वर्कबेंच के सामने एक कार्य मंच डिजाइन किया गया है, जो लोडिंग और अनलोडिंग ऑपरेशन के लिए सुविधाजनक है।

1.3 मैग्नेटाइज्ड पावर सप्लाई कंट्रोल सिस्टम:

उपकरण एसी मैग्नेटाइजेशन मोड को अपनाता है, परिधीय और अनुदैर्ध्य दिशाओं में स्वतंत्र मैग्नेटाइजेशन पावर सप्लाई के दो सेट, और दो मुख्य ट्रांसफार्मर क्रमशः मैग्नेटाइजेशन करंट प्रदान करते हैं। सर्किट करंट के आकार को नियंत्रित करने के लिए नियंत्रित मॉड्यूल कन्वर्टर तकनीक का उपयोग किया जाता है, और इलेक्ट्रोड और योक कॉइल में अलग-थलग वोल्टेज भेजा जाता है। करंट का आकार लगातार समायोज्य है और संबंधित उपकरण इंगित करने के लिए सेट किया गया है ताकि यह सुनिश्चित हो सके कि वर्कपीस को निर्दिष्ट चुंबकत्व तीव्रता प्राप्त हो। पावर ऑफ फेज कंट्रोल फ़ंक्शन के साथ, एक स्थिर अवशिष्ट चुंबकीय बनाए रखने के लिए, अवशिष्ट चुंबकीय विधि दोष का पता लगाने के लिए इस्तेमाल किया जा सकता है।

1.4 इलेक्ट्रिकल कंट्रोल सिस्टम (टच स्क्रीन वैकल्पिक है, निम्नलिखित में टच स्क्रीन चयन से संबंधित * संख्या शामिल है):

1) इलेक्ट्रिकल कंट्रोल सिस्टम पीएलसी द्वारा नियंत्रित होता है, जिसमें कंट्रोल मॉड्यूल और इसका प्रोटेक्शन डिवाइस, करंट रेगुलेशन ट्रिगर डिवाइस, एमीटर, कंट्रोल बटन और इंडिकेटर लाइट, मोटर, सिलेंडर, डुअल कपलिंग, सोलनॉइड वाल्व, एयर स्विच, इंटरमीडिएट रिले और अन्य कंट्रोल डिवाइस शामिल हैं।

2) दोनों पक्षों द्वारा बातचीत के माध्यम से पुष्टि की गई, उपकरण एक इलेक्ट्रोमैकेनिकल इंटीग्रेटेड डिजाइन को अपनाता है, और पावर डिस्ट्रीब्यूशन कंट्रोल बॉक्स उपकरण के पीछे स्थित है। बुनियादी पावर शटडाउन ऑपरेशन कैबिनेट की सतह पर किया जाता है, कैबिनेट दरवाजा डोर लॉक, डस्ट प्रिवेंशन, फिल्ट्रेशन, एयर कूलिंग सिस्टम आदि के साथ सेट किया गया है। आपूर्तिकर्ता को यांत्रिक और विद्युत एकीकरण की विद्युत सुरक्षा और रखरखाव सुनिश्चित करना चाहिए।

3) स्वचालित संचालन के अलावा, उपकरण विभिन्न कार्यों के लिए मैनुअल फ़ंक्शन कुंजियों से भी सुसज्जित है, जिसे मैन्युअल रूप से महसूस किया जा सकता है: वर्कपीस क्लैंपिंग (वायवीय), स्प्रे, मैग्नेटाइजेशन, वर्कपीस ढीला करना (वायवीय) और अन्य क्रियाएं।

4) परिधीय और अनुदैर्ध्य सर्किट बोर्ड सार्वभौमिक रूप से उपयोग किए जा सकते हैं।

5) मैग्नेटाइजेशन समय और मैग्नेटाइजेशन अंतराल को समायोजित किया जा सकता है।

6) फुट स्विच से लैस, स्वचालित प्रोग्राम की शुरुआत को "ऑटोमैटिक स्टार्ट" बटन या फुट स्विच द्वारा नियंत्रित किया जा सकता है।

7) उपकरण शेल मज़बूती से ग्राउंडेड है, और पूरे मशीन का इन्सुलेशन प्रतिरोध ≥2MΩ है।

8) उपकरण में पूर्ण सुरक्षा सुरक्षा और अलार्म फ़ंक्शन है।

*9) टच स्क्रीन प्रीसेट करंट का उपयोग करके, आप करंट को प्रीसेट कर सकते हैं, करंट को स्वचालित रूप से ट्रैक कर सकते हैं, त्रुटि मान 5% से अधिक नहीं है।

*10) करंट असामान्य या गायब होने पर स्वचालित अलार्म और डिस्प्ले चेतावनी।

*11) 30 समूहों के मैग्नेटाइजेशन प्रक्रिया भंडारण फ़ंक्शन के साथ, परिधि अनुदैर्ध्य को अलग से संग्रहीत किया जा सकता है।

12) संयुक्त उद्यम ओमरॉन पीएलसी, इटालियन एसटी, एसटीएम या घरेलू प्रसिद्ध ब्रांड चिंट घटक पूरे मशीन की गुणवत्ता सुनिश्चित करने के लिए उपयोग किए जाते हैं।

*13) ऑपरेटर पासवर्ड अनुमति फ़ंक्शन के साथ, यह सुनिश्चित करने के लिए कि संबंधित अनुमति के बिना कर्मियों द्वारा उपकरण को संशोधित या संचालित नहीं किया जा सकता है।

1.5 मैग्नेटिक सस्पेंशन स्प्रे मिक्सिंग और फिल्ट्रेशन रिकवरी सिस्टम:

1) मैग्नेटिक सस्पेंशन स्प्रे मिक्सिंग और फिल्ट्रेशन रिकवरी सिस्टम मुख्य रूप से इससे बना है: लिक्विड कलेक्शन टैंक, लिक्विड स्टोरेज टैंक, स्प्रे पंप, मिक्सिंग पंप, फिल्टर स्क्रीन, पाइपलाइन, आदि।

2) मैग्नेटिक सस्पेंशन लिक्विड स्टोरेज टैंक में संग्रहीत है; स्प्रे के बाद स्प्रे अवरुद्ध न हो यह सुनिश्चित करने के लिए एक फिल्टर डिवाइस से लैस है। फिल्टर डिवाइस को मैग्नेटिक सस्पेंशन में गहरा होना चाहिए ताकि फिल्टर डिवाइस को अवरुद्ध होने और स्प्रे पंप को नुकसान पहुंचाने से रोका जा सके। लिक्विड स्टोरेज बॉक्स में एक स्वचालित सरगर्मी उपकरण प्रदान किया जाता है।

3) वर्कपीस को पूरी तरह से गीला करने के लिए कई स्प्रिंकलर द्वारा एक साथ मैग्नेटिक सस्पेंशन का छिड़काव किया जाता है।

4) मैग्नेटिक सस्पेंशन बैकफ्लो द्वारा गठित बुलबुले को रोकने के लिए मैग्नेटिक सस्पेंशन स्प्रे पाइपलाइन में चेक वाल्व डिजाइन किए गए हैं।

5) मैग्नेटिक सस्पेंशन के प्रत्येक स्प्रे हेड को खोलना और बंद करना सुविधाजनक होना चाहिए, और स्प्रे की स्थिति, प्रवाह का आकार और दबाव को समायोजित किया जा सकता है।

6) मशीन के सामने एक मैनुअल स्प्रे गन से लैस है।

7) मैग्नेटिक सस्पेंशन को उपकरण के बाहर स्प्रे या लीक नहीं किया जाना चाहिए।

1.6 ब्लैक लाइट:

1.6.1, फ्लोरेसेंस डिवाइस एक उच्च-तीव्रता DG-6K LED ब्लैक लाइट को अपनाता है।

1.6.2. डार्क रूम के शीर्ष पर मैग्नेटाइजेशन स्टेशन के सामने तय और लटका हुआ है ताकि वर्कपीस के मैग्नेटाइजेशन पूरा होने के बाद टग द्वारा संचालित भागों के रोटेशन और अवलोकन की सुविधा हो सके।

1.6.3, पराबैंगनी रोशनी: रोशनी 6000 uw/cm2 से कम नहीं है, सेवा जीवन 10000 घंटे से कम नहीं है।

1.6.4, 1000 मिमी भागों को पूरी तरह से कवर कर सकता है।

1.7 डार्क रूम (प्रकाश और निकास प्रणाली)

1) डार्क रूम के बाएं, दाएं, ऊपर और पीछे को बिस्तर के आकार के अनुसार उच्च-गुणवत्ता वाली स्टील प्लेटों द्वारा बंद किया जाता है, और साथ ही, रखरखाव की सुविधा के लिए, सुरक्षा दरवाजे का प्रकार खोला और बंद किया जा सकता है; सामने 650 मिमी तक फैला हुआ है और प्रकाश को अवरुद्ध करने के लिए ब्लैकआउट पर्दे को अपनाता है। ब्लैकआउट पर्दा उच्च-गुणवत्ता वाले काले ब्लैकआउट पर्दे को अपनाता है।

2) प्रकाश व्यवस्था एक फ्लोरोसेंट लैंप है, जो कार्य प्रकाश व्यवस्था को पूरा करने के लिए डार्क रूम के शीर्ष के अंदर तय की गई है।

3) हवा के संचलन को सुनिश्चित करने के लिए डार्क रूम में एक निकास पंखा स्थापित करें, जो बाहरी प्रकाश शील्डिंग को प्रभावित न करे।

4) डार्क रूम स्प्रे उपचार को अपनाता है, और पूरे डार्क रूम में एक कॉम्पैक्ट संरचना और सुंदर उपस्थिति है।

1.8 स्वचालित डीमैग्नेटाइजेशन सिस्टम:

डीमैग्नेटाइजेशन सिस्टम मैग्नेटाइजेशन की मूल स्थिति है, क्षीणन डीमैग्नेटाइजेशन, और अवशिष्ट चुंबकीय 0.2mT से अधिक नहीं है।

1.9 अन्य

1) यादृच्छिक आपूर्ति: विवरण के लिए आपूर्ति के दायरे देखें।

2) उपकरण का डिजाइन और निर्माण JB/T8290-2011 "मैग्नेटिक पार्टिकल फ्लॉ डिटेक्शन मशीन" मानक को पूरा करना चाहिए और मैग्नेटिक पार्टिकल फ्लॉ डिटेक्शन की तकनीकी स्थितियों को पूरा करना चाहिए।

2. सहायक उपकरण

3. उपकरण के मुख्य तकनीकी पैरामीटर

# सर्कमफ्लुएंस मैग्नेटाइजेशन करंट: एसी 0-4000A लगातार समायोज्य पावर ऑफ फेज कंट्रोल के साथ

# लॉन्गिट्यूडिनल मैग्नेटाइजेशन पोटेंशियल: एसी 0- (3000A*6T) 18000AT लगातार समायोज्य पावर ऑफ फेज कंट्रोल के साथ

# डीमैग्नेटाइजेशन प्रभाव: एसी क्षीणन डीमैग्नेटाइजेशन, अवशिष्ट चुंबकीय ≤0.2mT

# मैग्नेटाइजेशन मोड: परिधीय मैग्नेटाइजेशन, अनुदैर्ध्य मैग्नेटाइजेशन, सरकम लॉन्गिट्यूडिनल कम्पोजिट मैग्नेटाइजेशन; लॉन्गिट्यूडिनल करंट एरर रेट ≤±5%; कॉइल पैरामीटर: 2*3T, आंतरिक व्यास 350 मिमी;

# संवेदनशीलता: प्रक्रिया विनिर्देश JB/6065-92 "मैग्नेटिक पार्टिकल फ्लॉ डिटेक्शन मशीन स्टैंडर्ड टेस्ट फिल्म" के अनुसार, ए-टाइप संवेदनशीलता परीक्षण फिल्म 2# (30/100) पूर्ण सर्कल और क्रॉस को स्पष्ट रूप से प्रदर्शित किया जा सकता है।

# क्लैंपिंग स्ट्रोक: 0 मिमी-1500 मिमी

 # आयाम: 3900 मिमी × 1590 मिमी × 2200 मिमी

उपकरण की उपस्थिति और पेंट का रंग

बाहरी स्प्रे रंग: RAL7035, खरीदे गए पुर्जों को प्राथमिक रंग बनाए रखने की अनुमति है।
