उत्पाद विवरण:
|
| Product name: | Roughness and Contour Tester | Model: | SRT-680G |
|---|---|---|---|
| माप की सटीकता: | एक्स अक्ष 200 मिमी | Residual value noise: | ≤0.005μm |
| शक्ति: | एसी 220V ± 10% 50 हर्ट्ज | Meas. Speed: | 0.02mm to 4.0mm/s |
| प्रमुखता देना: | समोच्च परीक्षक,समोच्च कठोरता परीक्षक,कठोरता और समोच्च परीक्षक |
||

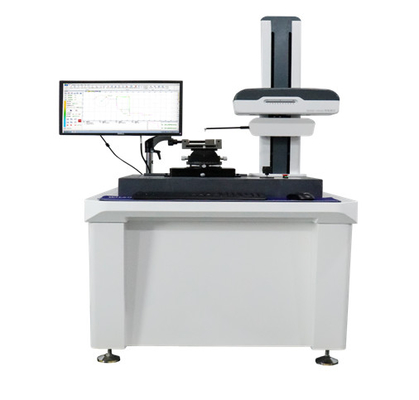

एसआरटी-680जी कठोरता और समोच्च परीक्षक
माप का सिद्धांत
● कार्टेशियन निर्देशांक, स्टाइलस संपर्क।
● उच्च परिशुद्धता वाली हवा में तैरने वाली मार्गदर्शक रेल X दिशा में रैखिक गति की सटीकता सुनिश्चित करने के लिए X निर्देशांक के माप डेटा के रूप में।
● उच्च परिशुद्धता डिजिटल सेंसर विभिन्न सटीक यांत्रिक टुकड़ा भाग की प्रोफाइल को मापने के लिए Z निर्देशांक का संकेत प्राप्त करने के लिए।
● कंप्यूटर और विंडोज आधारित माप कार्यक्रम माप डेटा को संसाधित करने के लिए, मुद्रण और फाइलिंग के लिए आसान
मुख्य कार्य
आयामःजमीन पर क्षैतिज दूरी, ऊर्ध्वाधर दूरी, रैखिक दूरी, त्रिज्या और व्यास शामिल है
कोणः क्षैतिज कोण, ऊर्ध्वाधर कोण, क्रॉस कोण
स्थिति सहिष्णुताः समानांतरता और लंबवतता शामिल है
आकार सहिष्णुताः सीधापन, मुकुट, गोल चाप प्रोफाइल शामिल है
सहायक जनरेशनः सहायक बिंदु, सहायक लाइन, सहायक सर्कल शामिल है
मोटाईः Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOआदि।
तरंगनाकारःwt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq आदि
मूल समोच्च Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) आदि
मुख्य मापदंड
| पद | पैरामीटर | संकल्प | |
माप सीमा | एक्स अक्ष | 200 मिमी | 0.1μm |
| सीधापन | 0.6μm /100mm | -------- | |
| Z1 (रेंज) सेंसर | 40 मिमी ((गंभीरता रेंज सिंक्रनाइज़ेशन) | 0.05μm | |
| Z ऊंचाई | 550 मिमी | पंखुड़ी | |
| मिन. आंतरिक छेद | 30 मिमी (एक छोटी आंतरिक व्यास एक छोटी मापने की सुई का उपयोग करके मापा जा सकता है) | ---------- | |
| रैखिक सटीकता | ≤±(1+I0.12HI) μm | - ------ | |
| आर्क | ≤(1.2+R/8) | 2 मिमी<आर<10 मिमी मानक गेंद, नमूनाकरण चाप का शामिल कोण:120° | |
कोण | ≤±1′ | 60°,90° कोण ब्लॉक, कोने की नमूना लंबाई:5 मिमी | |
| कड़वाहट | अवशिष्ट मूल्य शोर | ≤0.005μm | λc:0.08 मिमी,परीक्षण की गति 0.1 मिमी/सेकंड,फ्लैट क्रिस्टल मापें |
| Z1 (रेंज) सेंसर | प्रभावी सीमा±3 मिमी | घुमावदार सतह की मोटाई को मापा जा सकता है | |
| असमानता माप की दोहरावशीलता | 1δ≤2nm | Ra 0.35-0.5μm वर्ग तरंग कैलिब्रेशन ब्लॉक | |
| संकेत त्रुटि | ± 5% | राष्ट्रीय मानक | |
| सूचक स्थिरता | ≤±7% | राष्ट्रीय मानक | |
| पुनरावृत्ति माप | ± 3% | राष्ट्रीय मानक | |
| संकल्प | 0.1μm | ---------- | |
| सेंसर | प्रकार | डिजिटल ग्रिड सेंसर | ----------- |
| संकल्प | 0.05μm | ------- | |
| मूल्यांकन की अवधि | λc×3,4,5,6,7 | -------- | |
| कट-ऑफ तरंग दैर्ध्य | 0.025,0.08,0.25,0.8,2.5,8 मिमी | ---------- | |
| चढ़ाई करने की क्षमता | 77° (ऊपर), 88° (नीचे) | ------- | |
| माप, गति | 0.02mm से 4.0mm/s तक | ---------- | |
| उपाय | सेंसर चल रहा है | -------- | |
| XZ1Z | तीन अक्षीय विद्युत नियंत्रण | यह सॉफ्टवेयर नियंत्रक द्वारा नियंत्रित किया जा सकता है | |
| शक्ति | AC 220V±10% 50Hz | ------- | |
| पर्यावरणीय परिस्थितियाँ | (RH):<85% 20°C±2°C,2°C/h,RMS≤50Hz 2.5μm/s,RMS> 50Hz 5.0μm/s | ||
मुख्य विन्यास
सॉफ़्टवेयर इंटरफ़ेस

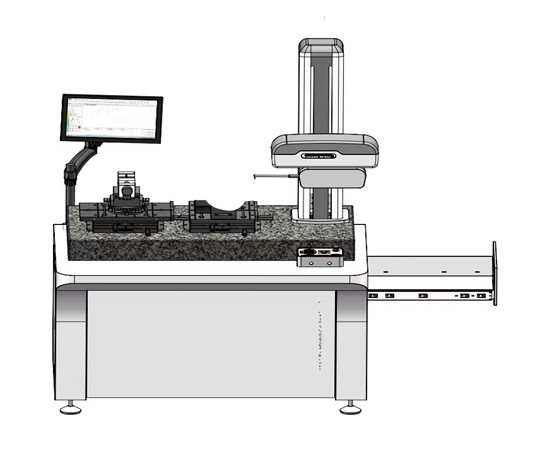

उपकरण का आकार
| (उत्पाद) | (पैकिंग) | (Wt.kg) | (CBM m3) | ||||||
| Lx | लय | Lz | Wt ((kg) | Lx | लय | Lz | Wt ((kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
उपयोग की आवश्यकता
बिजलीः AC 220V±10% 50Hz
पर्यावरण की आवश्यकताः
परीक्षण संदर्भ फ़ोटो
