उत्पाद विवरण:
|
| टेक्सास: | बाइपोलर स्क्वायर वेव 45V ～ 100V ट्यून करने योग्य 1.0V 10.0V प्रति कदम के साथ | पल्स चौड़ाई: | 1.0ns 10.0ns प्रति कदम के साथ 30 ～ 600ns |
|---|---|---|---|
| बैंडविड्थ: | 0.5 ∙ 20.8MHz | लाभ सीमा: | 0 ～ 55db 1.0db 10.0db प्रति कदम के साथ |
| प्रमुखता देना: | चरणबद्ध सरणी TFM अल्ट्रासोनिक इमेजिंग सिस्टम,थ्रीडी अल्ट्रासोनिक इमेजिंग सिस्टम,वास्तविक समय में अल्ट्रासोनिक इमेजिंग प्रणाली |
||

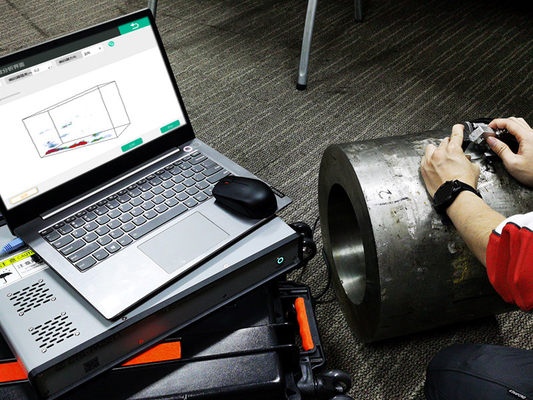

एचपीए-22टी1 चरणबद्ध सरणी टीएफएम वास्तविक समय 3 डी अल्ट्रासोनिक इमेजिंग सिस्टम
एचपीए-22टी1 हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित एक नई 64 चैनल पूर्ण समानांतर चरणबद्ध सरणी कुल फोकस (टीएफएम) तेज अल्ट्रासोनिक इमेजिंग डिटेक्शन सिस्टम है। The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.
औद्योगिक चरणबद्ध सरणी आरएफ मेटाडेटा प्लेटफॉर्म जो कंप्यूटर द्वारा सीधे पूर्ण मूल डेटा को संसाधित कर सकता है।
विनिर्देशः
| पल्सर | |
| TX | द्विध्रुवीय वर्ग तरंग 45V100V ट्यून करने योग्य 1.0V10.0V प्रति चरण |
| पल्स चौड़ाई | 30 ¢ 600 एनएस 1.0 एनएस 10.0 एनएस प्रति कदम के साथ |
| प्राप्तकर्ता | |
| बैंडविड्थ | 0.5 ∙ 20.8MHz |
| लाभ सीमा | चरण प्रति 1.0dB 10.0dB के साथ 055dB |
| फ़िल्टर | निम्न/मध्यम/उच्च |
| डाटा प्रोसेसिंग | |
| डिजिटलीकरण दर | 62.5 मेगाहर्ट्ज, 10 बिट |
| इनपुट प्रतिबाधा | 50Ω |
| विलंब | 0 ¢ 40 μs, P:2.5ns |
| फोकल कानून (Qty) | 262144 |
| अंतर्निहित प्रोसेसर | बड़े चिप बड़े डेटा वास्तविक समय एचडब्ल्यू प्रसंस्करण |
| प्रणाली | |
| चैनल कॉन्फ़िगर करें | समानांतर में कुल 64x64 |
| बिजली की खपत | 50W |
| ऑपरेशन प्लेटफार्म | विंडोज7 से ऊपर |
| सिग्नलिंग दर | 100 एम/1000 एम ईथरनेट |
| आयाम | 395×283×66 |
| वजन | 3.1 किलो |
| आई/ओ | |
| पीए जांच कनेक्टर I-PEX | |
| लैन नेटवर्क | |
| आई/ओ | |
| USB2.0 पोर्ट ((Qty):2 | |
| एनकोडर पोर्ट | |
विशेषताएं:
