उत्पाद विवरण:
|
| पल्स चौड़ाई: | 1.0ns 10.0ns प्रति कदम के साथ 30 ～ 600ns | Bandwidth: | 0.5～20.8MHz |
|---|---|---|---|
| लाभ सीमा: | 0 ～ 55db 1.0db 10.0db प्रति कदम के साथ | फ़िल्टर: | कम/मध्य/उच्च |
| प्रमुखता देना: | थ्रीडी अल्ट्रासोनिक इमेजिंग सिस्टम,चरणबद्ध सरणी अल्ट्रासोनिक इमेजिंग प्रणाली,वास्तविक समय में अल्ट्रासोनिक इमेजिंग प्रणाली |
||
Hपीए-22T1 चरणबद्ध सरणी TFM वास्तविक समय 3D अल्ट्रासोनिक इमेजिंग सिस्टम
एचपीए-22टी1 हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित एक नई 64 चैनल पूर्ण समानांतर चरणबद्ध सरणी कुल फोकस (टीएफएम) तेज अल्ट्रासोनिक इमेजिंग डिटेक्शन सिस्टम है। The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.
औद्योगिक चरणबद्ध सरणी आरएफ मेटाडेटा प्लेटफॉर्म जो कंप्यूटर द्वारा सीधे पूर्ण मूल डेटा को संसाधित कर सकता है।
विनिर्देशः
| पल्सर | |
| TX | द्विध्रुवीय वर्ग तरंग 45V100V ट्यून करने योग्य 1.0V10.0V प्रति चरण |
| पल्स चौड़ाई | 30 ¢ 600 एनएस 1.0 एनएस 10.0 एनएस प्रति कदम के साथ |
| प्राप्तकर्ता | |
| बैंडविड्थ | 0.5 ∙ 20.8MHz |
| लाभ सीमा | चरण प्रति 1.0dB 10.0dB के साथ 055dB |
| फ़िल्टर | निम्न/मध्यम/उच्च |
| डाटा प्रोसेसिंग | |
| डिजिटलीकरण दर | 62.5 मेगाहर्ट्ज, 10 बिट |
| इनपुट प्रतिबाधा | 50Ω |
| विलंब | 0 ¢ 40 μs, P:2.5ns |
| फोकल कानून (Qty) | 262144 |
| अंतर्निहित प्रोसेसर | बड़े चिप बड़े डेटा वास्तविक समय एचडब्ल्यू प्रसंस्करण |
| प्रणाली | |
| चैनल कॉन्फ़िगर करें | समानांतर में कुल 64x64 |
| बिजली की खपत | 50W |
| ऑपरेशन प्लेटफार्म | विंडोज7 से ऊपर |
| सिग्नलिंग दर | 100 एम/1000 एम ईथरनेट |
| आयाम | 395×283×66 |
| वजन | 3.1 किलो |
| आई/ओ | |
| पीए जांच कनेक्टर I-PEX | |
| लैन नेटवर्क | |
| आई/ओ | |
| USB2.0 पोर्ट ((Qty):2 | |
| एनकोडर पोर्ट | |
विशेषताएं:
मैंकुल फोकसिंग (TFM) पुनर्निर्माण एल्गोरिथ्म मॉडल
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
मैं64 पूर्ण समानांतर चरणबद्ध सरणी हार्डवेयर चैनल
64 पूर्ण समानांतर चरणबद्ध मेष हार्डवेयर चैनलों के साथ यह 2 मीटर की नमूनाकरण गहराई के साथ वास्तविक समय में प्रकार A तरंगों के 4096 एफएमसी डेटा तक एकत्र कर सकता है।
मैंवास्तविक समय कुल फोकस (TFM) इमेजिंग का पता लगाना
एयरोस्पेस कम्पोजिट सामग्री के तेजी से इमेजिंग पता लगाने का समर्थन करें हाई स्पीड रेल लाइन बट वेल्ड्स व्हील रिम्स और इलेक्ट्रिक लोकोमोटिव के एक्सल पवन टरबाइन ब्लेड बोल्ट और मोटी दीवार बट वेल्ड्स।
मैंतेज़ सी-स्कैन इमेजिंग
2 डी कुल फोकसिंग (टीएफएम) के आधार पर एन्कोडर पोजिशनिंग के साथ संयुक्त तेजी से सी-स्कैन इमेजिंग का पता लगाया गया सामग्री के लिए महसूस किया जा सकता है।

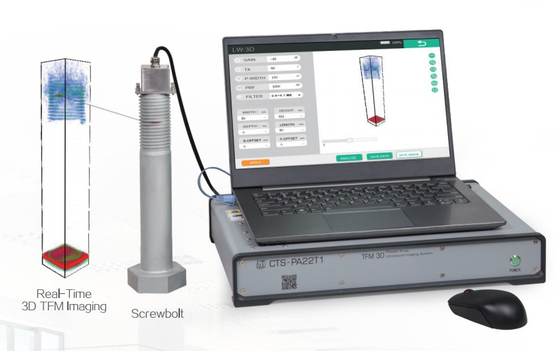

मैं3 डी क्रॉसवेव कुल फोकसिंग (TFM) मॉड्यूल
दो आयामी सरणी जांच और संबंधित कंकड़ के आधार पर स्टीरियोस्कोपिक 3 डी ग्राफिक डिस्प्ले बनाने के लिए वेल्ड क्षेत्र का वास्तविक समय का पता लगाने का एहसास किया जा सकता है;एन्कोडर के साथ संयुक्त 3 डी-टीएफएम वेल्ड क्षेत्र की एक सहज और पारदर्शी 4 डी पता लगाने की छवि बना सकते हैं.
मैंकई थ्रीडी-टीएफएम मोड
वेल्ड्स कास्टिंग और फोर्जिंग के लिए विभिन्न प्रकार के टीएफएम समाधान; मध्यम और मोटी दीवार वाले ऑस्टेनिटिक स्टेनलेस स्टील वेल्ड्स के आरटी निरीक्षण के लिए एक आदर्श विकल्प।
मैंवास्तविक समय में 4D पता लगाने
3डी-टीएफएम को एन्कोडर के साथ जोड़कर वास्तविक समय में 4डी डिटेक्शन इमेज बनती है और स्कैनिंग की गति 100 मिमी/सेकंड तक होती है।

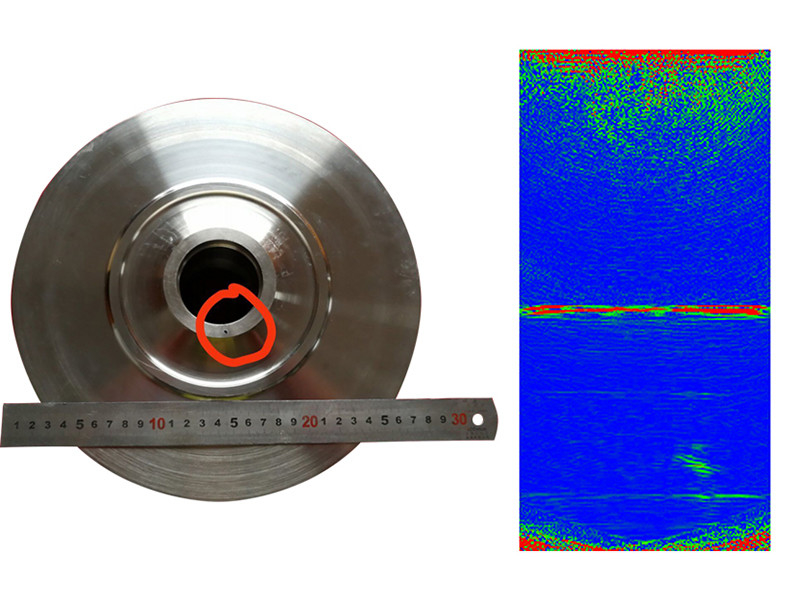

मैंविशेष वर्कपीस का TFM पता लगाना
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
मैंमूल डेटा भंडारण और रिपोर्ट जनरेशन
यह प्रणाली मूल पूर्ण मैट्रिक्स डेटा भंडारण और परीक्षण परिणाम भंडारण, दोष स्थान का मात्रात्मक विश्लेषण आदि जैसे कार्य प्रदान करती है।यह उपयोगकर्ताओं द्वारा अपेक्षित रिपोर्ट प्रारूप के अनुसार परीक्षण रिपोर्ट प्रदान कर सकता है.
