उत्पाद विवरण:
|
| विद्युत आपूर्ति: | AC200-240V 50/60Hz | चुम्बकीय धारा: | 8ए (8ए * 400टी = 3200एटी) |
|---|---|---|---|
| केंद्रीय चुंबकीय क्षेत्र: | अधिकतम 110 ग्राम | डेमैग्नेटाइजेशन करंट: | 8-0 ए |
| कुंडल आकार: | Φ 300 मिमी, कुल 400 मोड़ | अस्थायी भार दर: | > 30% |
| प्रमुखता देना: | खोलें बंद करें चुंबकीय कॉइल दोष डिटेक्टर,300 मिमी चुंबकीय कॉइल दोष डिटेक्टर,एनडीटी चुंबकीय कॉइल दोष डिटेक्टर |
||

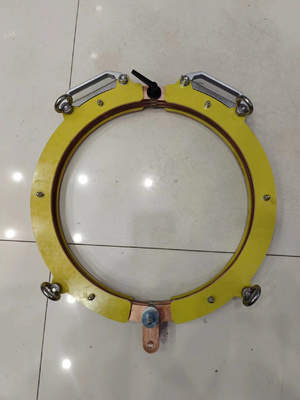

HCDX-C300S ओपन-क्लोज प्रकार 300 मिमी चुंबकीय कॉइल दोष डिटेक्टर

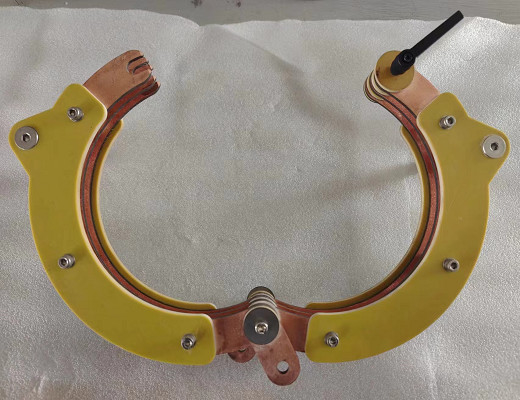

ओपन-क्लोज प्रकार के कॉइल चुंबकीय कण दोष डिटेक्टर से वर्कपीस को कॉइल में प्रवेश करना आसान हो जाता है।
I मुख्य पैरामीटर
| इनपुट करंट |
8a, चुंबकीकरण और विमुद्रीकरण के सेट मानों के अनुसार निर्धारित, स्टैंडबाय करंट 0.5A है; |
| विद्युत आपूर्ति | |
| चुंबकीय करंट | |
| केंद्रीय चुंबकीय क्षेत्र | अधिकतम 110 ग्राम |
| डीमैग्नेटाइजेशन करंट | 8-0A; |
| कॉइल का आकार |
Φ300 मिमी, कुल 400 मोड़; |
| अस्थायी भार दर |
II कार्य परिचय
1, चुंबकत्व - कार्य टुकड़ा चुंबकीय करने के लिए विद्युत चुंबकीय क्षेत्र शुरू;
2, demagnetization - demagnetization क्षेत्र काम टुकड़ा demagnetizing करने के लिए शुरू होता है;
3तापमान अलार्म से अधिक - कॉइल में 75 डिग्री सेल्सियस तापमान सेंसर अंतर्निहित है। सेट तापमान से अधिक होने पर, यह सुरक्षा स्थिति में प्रवेश करता है;
III स्थापना और चालू करना
स्थापनाः
1उपकरण को धातु की धूल, संक्षारक गैस और ज्वलनशील और विस्फोटक वस्तुओं के बिना सूखे वातावरण में स्थापित किया जाना चाहिए।
2आसपास के वातावरण का तापमान - 10 °C से कम और + 40 °C से अधिक नहीं होना चाहिए।
3वायु की सापेक्ष आर्द्रता 85% से अधिक नहीं होनी चाहिए;
4. स्थापना उपकरण और प्रत्येक सहायक सुविधा के बीच पाइप और तार कनेक्शन संकेत संकेत और प्लग आधार के अनुसार जुड़ा होना चाहिए;
5. बिजली की आपूर्ति (ऊर्जा की आपूर्ति, हवा स्रोत, आदि, उपकरण स्थापना वातावरण और संचालन की स्थिति के अनुसार), और उपकरण खोल विश्वसनीय रूप से ग्राउंड है;
चालू करना:
1. उपकरण को स्थापित करने के बाद, सबसे पहले जांचें कि क्या सभी कनेक्टिंग तार और बांधने वाले शिकंजा ढीले हैं और गिर जाते हैं;
2. उपकरणों का उपयोग करने के लिए मापने के लिए कि क्या मशीन के मुख्य स्विच के ऊपरी छोर पर वोल्टेज उपकरण स्थापना वातावरण और संचालन की स्थिति की आवश्यकताओं को पूरा करता है;
3. प्रत्येक कार्य क्रिया की जाँच करें, प्रत्येक कार्य स्विच को मैन्युअल रूप से दबाएं या स्विच करें, और उपकरण की प्रत्येक कार्य क्रिया को तदनुसार निष्पादित किया जाना चाहिए;
4- डिमैग्नेटिज़ेशन इफेक्ट इंस्पेक्शन: जांचें कि क्या डिमैग्नेटिज़ेशन के बाद अवशिष्ट चुंबकत्व आवश्यकताओं को पूरा करता है;
5कमीशनिंग और निरीक्षण पास करने के बाद, उपकरण उत्पादन में डाल दिया जा सकता है।
IV नियमित रखरखाव
उपकरण के उपयोग के बाद, निम्नलिखित कार्य किए जाने चाहिए:
1. बिजली स्विच बंद करें और उपकरण की बिजली की आपूर्ति काट;
2. बाहरी बिजली की आपूर्ति का मुख्य स्विच काटें;
3. कॉइल की सतह पर तेल के दाग को साफ करें और पूरे उपकरण को साफ रखें;
4एक महीने के भीतर सर्किट कनेक्टिंग लाइन, केबल और फास्टनर को ढीलापन और उम्र बढ़ने के लिए जांचें;
5. यह जांचें कि चुंबकीय निलंबन की एकाग्रता मानक को पूरा करती है या नहीं;
6उपकरण की सतह पर तेल के दाग को साफ करने के लिए तटस्थ धोने का प्रयोग किया जाना चाहिए;
7यदि खोल क्षतिग्रस्त है, तो इसका उपयोग जारी रखना प्रतिबंधित है;
6, दोष का पता लगाने का सिद्धांत
विद्युत चुम्बकत्व के सिद्धांत
चुंबकीय करंट फेरोमैग्नेटिक वर्कपीस की सतह के माध्यम से एक विद्युत चुम्बकीय क्षेत्र बनाता है (एसी और आधा तरंग डीसी त्वचा प्रभाव है) ।दोषों का अस्तित्व चुंबकीय बल रेखा को काट देगा, एक रिसाव चुंबकीय क्षेत्र का गठन और चुंबकीय कणों को अवशोषित करते हैं। चुंबकीय कण चुंबकीय निशान बनाने के लिए जमा होते हैं।चुंबकीय चिह्नों के अवलोकन से दोषों की उपस्थिति का न्याय किया जा सकता है (चुंबकीय चिह्न वास्तव में बढ़े हुए दोष हैं).
अनुदैर्ध्य चुंबकीयकरण विधि
यानी, कॉइल विधि का उपयोग करके, वर्कपीस को कॉइल में थ्रेड किया जाता है या दो कॉइलों से बने चुंबकीय जूए के बीच रखा जाता है।अनुदैर्ध्य चुंबकीय क्षेत्र कॉइल में उत्पन्न होता है और परिधि दरार की जाँच करने के लिए workpiece की लंबी धुरी के साथ गुजरता है.
