वैक्यूम बॉक्स वेल्ड रिसाव का पता लगाने प्रणाली वेल्डिंग प्रक्रिया को उन्नत करें

वैक्यूम बॉक्स वेल्ड लीक डिटेक्शन सिस्टम

2. तकनीकी पैरामीटर

1. उत्पाद का परिचय

वैक्यूम बॉक्स रिसाव का पता लगाने एक आम तौर पर इस्तेमाल किया विधि है, जैसे कि टैंक तल वेल्ड और दबाव पोत के वेल्ड रिसाव का पता लगाने।बाजार पर वैक्यूम बॉक्स के ज्यामितीय आकार मोटे तौर पर है: चौड़ाई लगभग 200 मिमी है, लंबाई लगभग 600 मिमी है, ऊंचाई लगभग 300 मिमी है, और वजन 5 किलोग्राम से 10 किलोग्राम तक है। उपयोग की विधि वैक्यूम बॉक्स को पता लगाने की स्थिति में बेंच करना है,निरीक्षक खाली बॉक्स के किनारे और परीक्षण वस्तु के बीच सील बरकरार है कि सुनिश्चित करने के लिए वैक्यूम बॉक्स पर एक निश्चित दबाव लागू करने के लिए नीचे झुका, और फिर वैक्यूम पंप बॉक्स के अंदर वैक्यूम करता है, जब बॉक्स में वैक्यूम डिग्री मानक में निर्दिष्ट नकारात्मक दबाव मूल्य तक पहुंच जाती है।आप जाँच कर सकते हैं कि वहाँ वैक्यूम बॉक्स के पारदर्शी खिड़की से पता लगाया स्थिति में रिसाव है या नहीं. पता लगाने के पूरा होने के बाद, बॉक्स के अंदर हवा से भरने के लिए इनलेट वाल्व खोलें. बॉक्स में नकारात्मक दबाव शून्य होने के बाद,निरीक्षक अगले पता लगाने की स्थिति के लिए पता लगाने के लिए वैक्यूम बॉक्स ले जा सकते हैं.

क्योंकि वैक्यूम बॉक्स के बॉक्स एक निश्चित वजन है, यदि परीक्षण वेल्ड की संख्या बड़ी है, जैसे कुछ हजार मीटर लंबे वेल्ड,तब निरीक्षक हज़ारों बार झुके और खड़े होंगे।, और लंबे समय के लिए वैक्यूम बॉक्स ले जाने के लिए, निरीक्षकों को भी शारीरिक शक्ति का एक बहुत खर्च होगा; एक स्थिति का पता लगाने के पूरा होने के कारण, पता लगाने के कर्मियों को झुकाव करना होगा,दबाव, खड़े होकर, दोहराए गए कार्यों को स्थानांतरित करते हैं, इसलिए यह बहुत समय में देरी करेगा, दक्षता बहुत कम है; इसके अलावा, यदि सील कस नहीं है, तो निरीक्षकों को बहुत प्रयास करना पड़ता है,यहां तक कि वैक्यूम बॉक्स पर दबाव डालने के लिए घुटने टेकने, और कभी-कभी पुराने कपड़े या पानी और अन्य वस्तुओं से सना हुआ पुराना कपड़े का उपयोग करते हैं, बॉक्स को सील सुनिश्चित करने के लिए घेर लिया जाता है, जो समय लेने वाला और श्रम-गहन भी होता है।

बड़े फिलेट वेल्ड्स के रिसाव का पता लगाना अधिक कठिन है। वैक्यूम बॉक्स और टैंक की दीवार और टैंक के नीचे के बीच एक अच्छी सील सुनिश्चित करने के लिए,निरीक्षक दोनों ऊर्ध्वाधर और क्षैतिज दिशाओं में वैक्यूम बॉक्स पर एक बड़ा बल लागू करना होगाहालांकि, चूंकि निरीक्षक एक उच्च दीवार का सामना कर रहा है और पता लगाने की स्थिति एक बहुत कम कोने में होती है, इसलिए निरीक्षक इस स्थिति में वैक्यूम बॉक्स को नहीं पकड़ता है या पकड़ता है।यह उन्हें बहुत मजबूत बनाता है, इसलिए बहुत समय और प्रयास कक्ष के किनारों को सील करने में बर्बाद हो जाता है।

उपरोक्त समस्याओं को हल करने के लिए, हमारी कंपनी ने दो प्रकार के वेल्डिंग सीम रिसाव का पता लगाने वाले बक्से विकसित किए हैं, जो टैंक तल के वेल्डिंग सीम रिसाव का पता लगाने को अधिक आसान और कुशल बनाते हैं।

2सीधे वेल्डेड वैक्यूम बॉक्स की विशेषताएं

1) नीचे एक चलने वाले पहिया के साथ स्थापित है, और वसंत चलने वाले पहिया के ऊपर है। जब वैक्यूम पंप नहीं है,वैक्यूम बॉक्स के तल पर सीलिंग स्पंज को जमीन से लगभग 10 मिमी ऊंचा होना सुनिश्चित किया जाता है. निरीक्षण कर्मियों को आसानी से उठाने और नीचे झुकने के लिए झुकने के बिना चलने के लिए वैक्यूम बॉक्स धक्का कर सकते हैं और ऑपरेशन सीधे पैरों के साथ ऊपर झुकने के लिए सुविधाजनक और त्वरित है, और

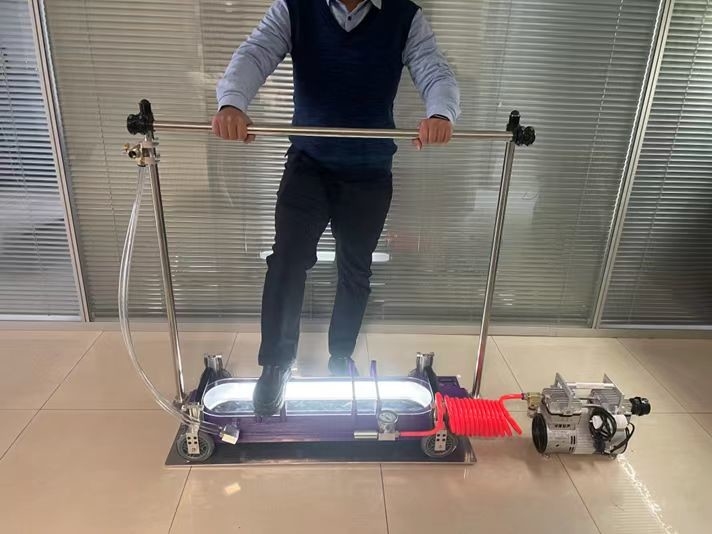

2) रिसाव का पता लगाने में, निरीक्षक वैक्यूम बॉक्स पर खड़ा होता है, और सीलिंग के उद्देश्य को प्राप्त करने के लिए सीलिंग स्पंज को विकृत करने के लिए निरीक्षक के स्वयं के गुरुत्वाकर्षण पर निर्भर करता है।सीलिंग गति तेज है और दक्षता उच्च है, और यह केवल एक बिंदु पर रिसाव का पता लगाने पूरा करने के लिए लगभग 20 सेकंड लगते हैं

3) वैक्यूम बॉक्स एक सहायक छड़ी से लैस है, जिसका उपयोग वैक्यूम बॉक्स को चलने के लिए धक्का देने के लिए किया जा सकता है;यह भी निरीक्षण कर्मियों के लिए आर्मरेस्ट है जब वे निरीक्षण कर्मियों की सुरक्षा सुनिश्चित करने के लिए वैक्यूम बॉक्स पर खड़े हैं; आर्मरेस्ट भी एक हवा प्रवेश वाल्व के साथ सुसज्जित है, और पता लगाने के कर्मियों को कमर फ्लैप करने की आवश्यकता के बिना वास्तविक वैक्यूम बॉक्स के दबाव राहत काम पूरा कर सकते हैं

4) वैक्यूम गेज और सुरक्षा वाल्व बॉक्स पर स्थापित कर रहे हैं। जब वैक्यूम सेट मूल्य तक पहुँचता है, सुरक्षा वाल्व सेट मूल्य पर स्थिर वैक्यूम बॉक्स में वैक्यूम रखने के लिए कूद जाएगा,तो वहाँ अक्सर वैक्यूम पंप बंद करने की जरूरत नहीं है, समय की बचत और निरीक्षण की गति को तेज करना।

5) वैक्यूम बॉक्स का उपयोग करके, डिटेक्टर केवल एक ऊर्ध्वाधर स्थिति में रिसाव का पता लगाने का काम पूरा कर सकता है, जो डिटेक्टर की श्रम तीव्रता को बहुत कम करता है,विशेष रूप से कमर की श्रम तीव्रता

सीधे वेल्ड वैक्यूम बॉक्स का आरेखHV1800F-एलईडी

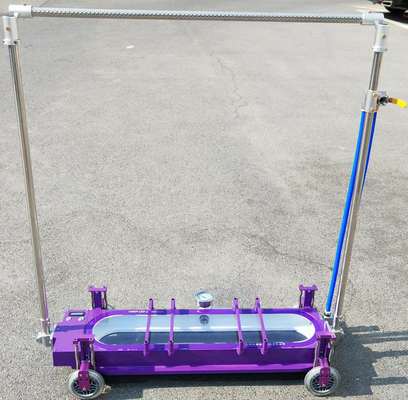

सीधे वेल्ड वैक्यूम बॉक्स की असली तस्वीरHV1800F-एलईडी

3. फिलेट वेल्ड वैक्यूम बॉक्स की विशेषताएं

1) पक्ष एक चलने वाले पहिया से लैस है, जो चलाने के लिए वैक्यूम बॉक्स को धक्का दे सकता है; एक गाइड रेल के दोनों ओर घुड़सवार किनारे चिपकने वाला सील स्पंज,गाइड रेल के प्रत्येक तरफ एक माइक्रो पुश रॉड मोटर (एकल मोटर थ्रश 19 kg) और एक इलेक्ट्रोमैग्नेट (एकल सक्शन 80 kg) पर लगाया गया है

2) जब ऊर्जा दी जाती है, तो यह टैंक की दीवार पर बल लगाने के लिए एक निश्चित बिंदु के रूप में अवशोषित हो जाता है, जो टैंक की दीवार पर पुशरोड मोटर के एक छोर को तय करने के बराबर है।धक्का रॉड मोटर टैंक दीवार की ओर जाने के लिए वैक्यूम बॉक्स धक्का होगा, इस प्रकार वैक्यूम बॉक्स की सील सुनिश्चित करने के लिए सील स्पंज को संपीड़ित

3) वैक्यूम बॉक्स का उपयोग करते हुए, सील की गति तेज है, दक्षता उच्च है, और एक लीक बिंदु का पता लगाने में केवल लगभग 20 सेकंड लगते हैं

4) सीधे वेल्ड वैक्यूम बॉक्स के समान ही, सहायक छड़ी एक वायु प्रवेश वाल्व के साथ स्थापित है, इलेक्ट्रोमैग्नेट और पुश छड़ी मोटर नियंत्रण स्विच के अलावा,बॉक्स एक वैक्यूम मीटर और सुरक्षा वाल्व के साथ स्थापित है, जब वैक्यूम डिग्री सेट मूल्य तक पहुँच जाती है, सुरक्षा वाल्व चालू हो जाता है, ताकि वैक्यूम बॉक्स में वैक्यूम डिग्री सेट निरंतर मूल्य पर बनाए रखी जाए,तो वहाँ अक्सर वैक्यूम पंप बंद करने की जरूरत नहीं है, समय की बचत और निरीक्षण की गति को तेज करना

फ़िल्ट वेल्ड वैक्यूम बॉक्स की असली तस्वीरएचसी1400-एलईडी

फिलेट वेल्ड बॉक्स पुश रॉड मोटर और इलेक्ट्रोमैग्नेट की वास्तविक तस्वीर

वैक्यूम पंप

3तकनीकी मापदंडों की आवश्यकताएंः

3.1 वैक्यूम बॉक्सHV1800F-एलईडीलैप और बट वेल्ड के परीक्षण के लिए

3.1.1 वैक्यूम डिग्रीः 60kPa से कम नहीं;

3.1.2 वेल्ड का पता लगाने की लंबाई: 800 मिमी से कम नहीं;

3.1.3 वेल्ड्स के प्रकारों की जाँच करें: टैंक के तल पर लैप और बट वेल्ड्स;

3.1.4 टैंक व्यास की आवश्यकताएं: टैंक के सभी व्यास पर लागू की जा सकती हैं;

★3.1.5 संचालन मोडः निरीक्षण कर्मियों को खड़े होकर पूरे ऑपरेशन को पूरा कर सकते हैं;

★3.1.6 प्रकाश व्यवस्था: वैक्यूम बॉक्स में एलईडी प्रकाश व्यवस्था;

3.1.7 प्रकाश व्यवस्था बिजली की आपूर्तिः 3Wh लिथियम बैटरी निर्मित, बिजली की आपूर्ति समय 16 घंटे से कम नहीं है;

★3.1.8 चलती पहिया: वैक्यूम बॉक्स 4 चलती पहियों के साथ आता है, वसंत के साथ 4 चलती पहियों को उठाया जा सकता है, वे वैक्यूम बॉक्स को चलने के लिए धकेल सकते हैं;

★3.1.9 सहायक छड़ीः दबाव राहत वाल्व सहायक छड़ी पर स्थापित है, और पता लगाने वाले कर्मचारी दबाव राहत वाल्व को चालू कर सकते हैं जब वे सामान्य रूप से खड़े होते हैं।

★3.1.10 किनारा सील सामग्री, उच्च घनत्व स्पंज

3.2 वैक्यूम बॉक्सएचसी1400-एलईडीफिलेट वेल्ड के परीक्षण के लिए

3.2.1 वैक्यूमः 60kP से कम नहीं;

3.2.2 वेल्ड का पता लगाने की लंबाईः 400 मिमी से कम नहीं;

3.2.3 निरीक्षण वेल्ड का प्रकारः फिलेट वेल्ड;

3.2.4 टैंक का व्यासः ≥ 5 मीटर;

★3.2.5 संचालन मोडः निरीक्षण कर्मियों को खड़े होकर पूरे ऑपरेशन को पूरा कर सकते हैं;

★3.2.6 प्रकाश व्यवस्था: वैक्यूम बॉक्स में एलईडी प्रकाश व्यवस्था;

3.2.7 प्रकाश व्यवस्था बिजली की आपूर्तिः 3Wh लिथियम बैटरी निर्मित, बिजली की आपूर्ति समय 16 घंटे से कम नहीं है;

★3.2.8 चलती पहिया: वैक्यूम बॉक्स 2 चलती पहियों के साथ आता है, स्प्रिंग के साथ 2 चलती पहियों को उठाया जा सकता है, वैक्यूम बॉक्स को चलने के लिए धकेल सकता है;

★3.2.9 सहायक छड़ी: दबाव राहत वाल्व सहायक छड़ी पर स्थापित किया जाता है, और पता लगाने वाले कर्मचारी दबाव राहत वाल्व को चालू कर सकते हैं जब वे सामान्य रूप से खड़े होते हैं;

★3.2.10 अन्य सहायक कार्य: वैक्यूम बॉक्स के दोनों ओर 85 किलोग्राम सक्शन बल वाले दो विद्युत चुम्बक और 19 किलोग्राम थ्रश बल वाले दो पुशड्रॉड मोटर लगाए गए हैं।

★3.2.11 किनारा सील सामग्री, उच्च घनत्व स्पंज

3.3 वैक्यूम पंप

3.3.1 वोल्टेजः 220V 50/60Hz;

3.3.2 डिजाइन दबावः 92kPa;

3.3.3 पंप का प्रकारः फैन के साथ इलेक्ट्रिक वैक्यूम पंप;

3.3.4 प्रवाह दरः 200L/मिनट;

3.3.5 वजनः 10.5 किलोग्राम से अधिक नहीं;

3.3.6 शक्तिः 450 वाट से अधिक नहीं.

3.3.7 मशीन शोरः ≤58dB

4विन्यास आवश्यकताएं

4.1 वैक्यूम पंप: 1pc

4.2 लैप और बट वेल्ड वैक्यूम बॉक्सः 1 सेट

4.3 फिलेट वेल्ड बॉक्सः 1 सेट

4.4 नरम हवा पाइप: 1 सेट

4.5 वैक्यूम पंप पावर सप्लाई बैटरीः 1pc

4.6 मैनुअल: 1 प्रति;

4.7 शिपिंग बक्सेः 3pcs
