उत्पाद विवरण:
|
| चरणबद्ध सारणी/टीएफएम चैनल: | 32:128 | अधिकतम एपर्चर: | 32 तत्व |
|---|---|---|---|
| अधिकतम तत्व: | 128 तत्व | फोकस कानून: | ≥1024 |
| प्रमुखता देना: | विनाशकारी परीक्षण अल्ट्रासोनिक दोष डिटेक्टर,टीएफएम चरणबद्ध सरणी अल्ट्रासोनिक दोष डिटेक्टर |
||

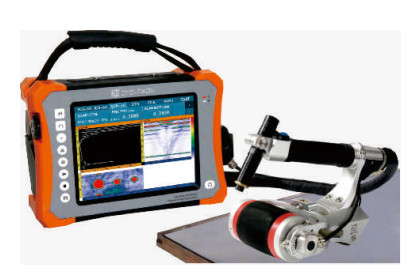

TFM चरणबद्ध सरणी अल्ट्रासोनिक दोष डिटेक्टर HPA-620PRT
HUATEC HPA-620PRT एक नया विकसित पोर्टेबल 32:128PR चरणबद्ध सरणी दोष डिटेक्टर है।
यह पारंपरिक अल्ट्रासोनिक निरीक्षण मॉड्यूल, TOFD मॉड्यूल, पारंपरिक चरणबद्ध सरणी मॉड्यूल और TFM इमेजिंग मॉड्यूल से लैस है, जो TOFD और चरणबद्ध सरणी की समवर्ती स्कैनिंग का समर्थन करता है।साथ ही दोहरी-सरणी जांचपानी और तेल के प्रतिरोधी टच स्क्रीन और पूर्ण पाठ्यक्रम परीक्षण डेटा रिकॉर्डिंग क्षमताओं के साथ, HUATEC HPA-620PRT एक उन्नत बौद्धिक TFM चरणबद्ध सरणी दोष डिटेक्टर है जिसमें सी स्कैन फ़ंक्शन है।
पैरामीटरः
| चैनल | ||||
| मोड | पीए/टीएफएम मोड | यूटी मोड | TOFD मोड | |
| संख्या | 32:128 | 2 | 2 | |
| भौतिक पैरामीटर | ||||
| प्रदर्शन | 10.4 इंच का टच स्क्रीन | |||
| आयात | 1 IPEX, 4 C5 | |||
| आई/ओ पोर्ट | 2 यूएसबी 3.0 (होस्ट), 1 यूएसबी 2.0 (होस्ट) | |||
| डीपी ((डिस्प्लेपोर्ट) (एचडीएमआई पर स्थानांतरित किया जा सकता है) | ||||
| वाईफ़ाई | ||||
| LEMO 1B एन्कोडर पोर्ट | ||||
| टीटीएल आई/ओ पोर्ट | ||||
| जीपीएस | हाँ | |||
| भंडारण | आंतरिकः 64GB; बाहरीः यूएसबी फ्लैश डिस्क | |||
| वजन | 5 किलो (बिना बैटरी के) | |||
| आयाम | 350 मिमी × 250 मिमी × 130 मिमी | |||
| (L×W×H) | ||||
| एसी | 100V~240V 50Hz/60Hz | |||
| डीसी | 13.5V | |||
| बैटरी प्रकार | लिथियम बैटरी | |||
| बैटरी क्षमता | दोहरी बैटरी, प्रत्येक <100Wh | |||
| बैटरी जीवन | ≥4.5 घंटे | |||
| तापमान | परिचालन तापमान सीमाः-10°C~40°C | |||
| भंडारण तापमान सीमाः-20°C~60°C | ||||
| प्रवेश सुरक्षा रेटिंग | IP65 | |||
| यूटी | ||||
| पीआरएफ | 25 हर्ट्ज~10 किलोहर्ट्ज | |||
| ट्रांसमीटर वोल्टेज | 75V~250V (50Ωलोड) | |||
| पल्स चौड़ाई | 30 एनएस ~ 1000 एनएस, 5 एनएस के साथ कदम | |||
| डम्पिंग | 400Ω, 80Ω | |||
| नमूनाकरण दर | 100MHz | |||
| बैंडविड्थ | 0.5MHz~20MHz (-3dB) | |||
| लाभ | 0.0dB~110.0dB | |||
| संवेदनशीलता अधिशेष | ≥60dB (संकीर्ण बैंडविड्थ), ≥52dB (विस्तृत बैंडविड्थ) (2.5P20 ट्रांसड्यूसर, 200mmφ2फ्लैट-बॉट छेद) | |||
| ऊर्ध्वाधर रैखिकता त्रुटि | ≤ 3% | |||
| क्षैतिज रैखिकता त्रुटि | ≤0.1% | |||
| संकल्प | ≥26dB ((2.5P20) | |||
| गतिशील सीमा | ≥30dB | |||
| फ़िल्टर | उच्च-पास, निम्न-पास और कई संकीर्ण बैंड-पास | |||
| सुधार | आरएफ (टीओएफडी मोड), पूर्ण तरंग, आधा तरंग +, आधा तरंग | |||
| चैनल | 2 चैनल | |||
| अधिकतम कवरेज | 10000 मिमी (इस्पात अनुदैर्ध्य तरंग में) | |||
| द्वार | ए/बी/जी | |||
| गेट स्टार | पूर्ण श्रेणी | |||
| गेट चौड़ाई | पूर्ण रेंज पर गेट प्रारंभ करें | |||
| गेट थ्रेशोल्ड | 1~99% | |||
| अलार्म | ध्वनि/ऑप्टिकल | |||
| माप स्थान | सामने/पीक | |||
| टीसीजी | 16 | |||
| चरणबद्ध सरणी/TFM | ||||
| चैनल | 32:128 | |||
| अधिकतम एपर्चर | 32 तत्व | |||
| अधिकतम तत्व | 128 तत्व | |||
| फोकस कानून | ≥1024 | |||
| स्कैनिंग कोण | -89°~89° | |||
| कैलिब्रेशन | गति, देरी, टीसीजी, एसीजी, एन्कोडर | |||
| परीक्षण मात्रा | 1000 मिमी | |||
| मिन कोण वृद्धि | 0.1° (स्वचालित समायोजन) | |||
| नमूनाकरण दर | 100 मेगाहर्ट्ज़, 10बिट | |||
| सुधार | पूर्ण तरंग | |||
| ए-स्कैन स्क्रीन ऊंचाई | स्क्रीन ऊंचाई का 800% (अधिकतम) | |||
| ट्यून करने योग्य एनालॉग लाभ | 80dB | |||
| अधिकतम पीआरएफ | 20kHz | |||
| ट्रांसमीटर वोल्टेज | 20V~110V ((50Ω भार) | |||
| पल्स प्रकार | द्विध्रुवीय वर्ग तरंग | |||
| पल्स चौड़ाई | 30ns~1000ns, 5ns के रूप में कदम | |||
| बैंडविड्थ | 0.5MHz~20MHz ((-3dB) | |||
| फ़िल्टर | उच्च-पास, निम्न-पास, कई संकीर्ण बैंड-पास | |||
| ट्रिगर करना | एन्कोडर, समय आधारित | |||
| माप स्थान | सामने/पीक | |||
| रीडिंग | आयाम; बीम पथ; क्षैतिज; गहराई | |||
| माप का संकल्प | 0.5 मिमी | |||
| स्कैन मोड | एल/एस/सी/डी ₹ स्कैन, टीएफएम | |||
| स्कैन की लंबाई | ≥15 मीटर | |||
| स्कैन गति | ≥30 मिमी/सेकंड | |||
| टीएफएम इमेजिंग | लाइव 2D | |||
| टीएफएम में फोकस पॉइंट्स की संख्या | अधिकतम 1,000,000 अंक | |||
| थ्री-डी-पुनर्निर्माण इमेजिंग | हाँ | |||

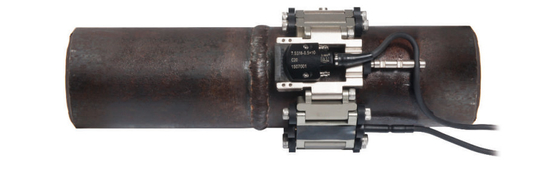

दायरा:
विशेषताएं:
निरीक्षण चैनल
एचपीए-620पीआरटी की कार्यक्षमता उपयोगकर्ताओं की विभिन्न आवश्यकताओं को बहुत संतुष्ट करती है।
चरणबद्ध सरणी मॉड्यूल
टीओएफडी मॉड्यूल
उपयोगकर्ता जांच और प्रक्रिया मापदंडों के आधार पर प्रासंगिक मापदंडों की गणना करने में सक्षम हैं, जिनमें शामिल हैंः पीसीएस, स्कैनिंग कवरेज, तल कवरेज, बीम शामिल कोण.
प्रदर्शन
प्रक्रिया डिजाइन
