उत्पाद विवरण:
|
| चैनल मात्रा: | चार कंपन चैनल, एक टैकोमीटर चैनल | सटीकता: | ± 5% |
|---|---|---|---|
| ए/डी रूपांतरण: | 24-बिट AD नमूनाकरण | एलसीडी डिस्प्ले: | टच स्क्रीन इनपुट, रंगीन 5-इंच डिस्प्ले का समर्थन करता है |
| प्रमुखता देना: | कंपन विश्लेषक,4 चैनल कंपन विश्लेषक,बहु-कार्यात्मक कंपन विश्लेषक |
||

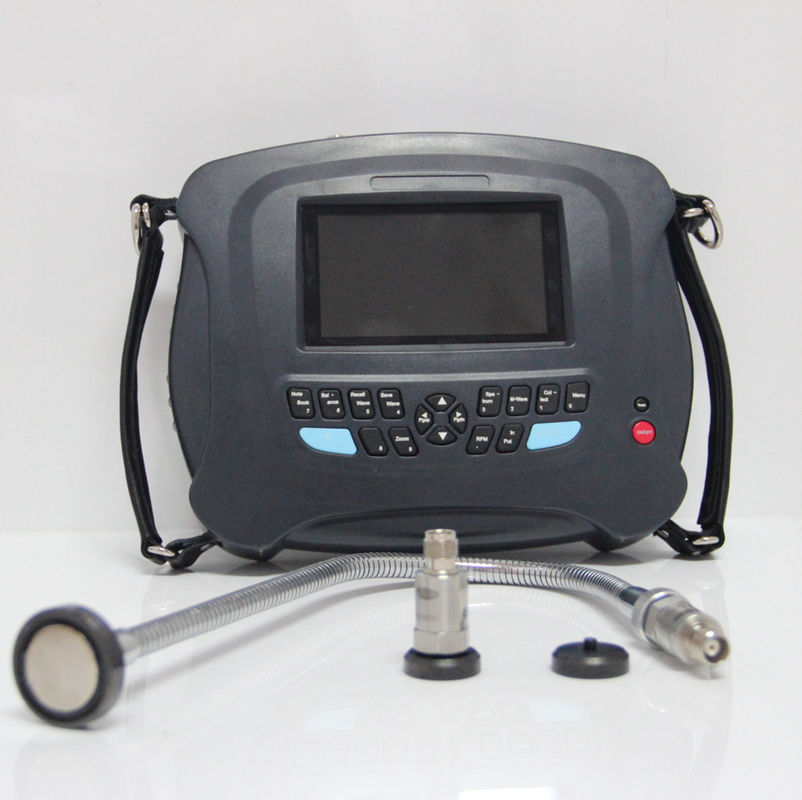

HG-904B4 4 चैनल बहु-कार्यात्मक FFT स्पेक्ट्रम कंपन विश्लेषक
HUATEC HG-904B 4-चैनल एक बहुआयामी उपकरण है, जिसमें एक बहुमुखी इनपुट पोर्ट है जो विभिन्न प्रकार के सेंसरों से कनेक्ट हो सकता है। यह उन्नत माइक्रोइलेक्ट्रॉनिक्स, सिग्नल विश्लेषण,और दोष निदान प्रौद्योगिकियां, एक ही इकाई में उपकरण की स्थिति की निगरानी और दोष निदान क्षमताओं को एकीकृत करना।
विश्लेषक उपकरण में चार-चैनल कंपन डेटा अधिग्रहण का कार्य शामिल है,जो साइट पर कंपन माप को पूरा कर सकता है और स्वचालित रूप से माप बिंदुओं के हजारों कंपन सुविधा मान और स्पेक्ट्रम संग्रहीत कर सकता हैयह एक से चार चैनलों की तरंगों और स्पेक्ट्रों को भी साइट पर सिंक्रोनस रूप से प्रदर्शित कर सकता है। इसके अतिरिक्त, यह असंतुलन डिटेक्टर के रूप में भी काम कर सकता है।एकतरफा और दोतरफा गतिशील संतुलन सत्यापन को स्थल पर पूरा करना.BT4 &IP54
| मुख्य कार्य | मॉडल | |
| मॉडल | HG-904B4 | HG-904B2 |
| चैनल की मात्रा | चार चैनल | दो-चैनल |
| मुख्य कार्य | ||
|
1तीन-चैनल सिंक्रोनस निरीक्षण, त्वरण, वेग, विस्थापन, और प्रत्येक चैनल से एक साथ एकत्र किए गए अक्ष लपेटने के मूल्य के साथ,साथ ही अलार्म मापदंडों के आवृत्ति स्पेक्ट्रम ग्राफ.
|
हाँ | 1 चैनल |
| 2किसी भी पैरामीटर, किसी भी आवृत्ति रेंज, और किसी भी ग्राफ का एकल-चैनल या बहु-चैनल सिंक्रोनस अधिग्रहण। | 1 या 2 या 3 या 4 चैनल | 1 या 2 चैनल |
| 3अक्ष का पता लगाना, स्टार्ट-स्टॉप विश्लेषण, प्रभाव परीक्षण। | हाँ | नहीं |
| 4हार्डवेयर मूल्यों की वास्तविक समय निगरानी और किसी भी पैरामीटर और किसी भी आवृत्ति सीमा के लिए प्रवृत्ति ग्राफ का वास्तविक समय विश्लेषण; आवृत्ति स्पेक्ट्रम और तरंग रूप का वास्तविक समय विश्लेषण। | 1 या 2 या 3 या 4 चैनल | 1 या 2 चैनल |
| 5रोलिंग लेयरिंग इम्पैक्ट पल्स मॉनिटरिंग तकनीक (लेयरिंग स्नेहन और इम्पैक्ट का आकलन) | वैकल्पिक (ऑर्डर नोट्स) | वैकल्पिक (ऑर्डर नोट्स) |
| 6,1 या 2 विमान संतुलन | हाँ | हाँ |
| 7उपकरण प्रबंधन सॉफ्टवेयर विश्लेषण प्रणाली | हाँ | हाँ |
| 8,आईसीपी से जुड़ा जा सकता है, चार्ज सेंसर, एड्डी करंट विस्थापन सेंसर, मैग्नेटोइलेक्ट्रिक गति सेंसर | हाँ | हाँ |
| 9सापेक्ष चरण विश्लेषण | वैकल्पिक (ऑर्डर नोट्स) | वैकल्पिक (ऑर्डर नोट्स) |
मुख्य कार्य:
विभिन्न सेंसरों के लिए बहुक्रियाशील इनपुट पोर्टः (पीज़ोइलेक्ट्रिक, इलेक्ट्रोमैग्नेटिक, एडी करंट, आईसीपी)
-- स्पष्ट और सुंदर विज़ुअलाइज़ेशन के लिए चीनी इंटरफ़ेस के साथ 5-इंच रंगीन डिस्प्ले
-- एक 16GB हार्ड ड्राइव के साथ विशाल भंडारण स्थान है कि स्वचालित रूप से कंपन सुविधा मानों के हजारों और माप बिंदुओं के स्पेक्ट्रम स्टोर कर सकते हैं
-- 24-बिट एडी सैंपलिंग के साथ चार चैनल सिंक्रोनस अधिग्रहण
-- १६००,3200,6400 या 12800 लाइन FFT स्पेक्ट्रम
-- आसान संचालन के लिए ब्रांड नई चीनी खिड़की शैली मेनू प्रदर्शन के साथ यूएसबी 2.0 संचार इंटरफ़ेस
-- विश्लेषण आवृत्ति 35 केएचजेड तक 8 वैकल्पिक स्तरों के साथ
-- पूर्ण कार्य उच्च गति गतिशील विश्लेषण, जिसमें आयाम स्पेक्ट्रम, शक्ति स्पेक्ट्रम, लघुगणक स्पेक्ट्रम आदि शामिल हैं।
-- विभिन्न समय डोमेन विशेषता मान प्रदर्शित करें, सहित शिखर मूल्य, शिखर-पीक मूल्य, प्रभावी मूल्य, शिखर कारक, skewness, kurtosis, आदि
-- कई विश्लेषण और निदान कार्यः असर/गियर विश्लेषण (कवर डिमॉड्यूलेशन विश्लेषण) दोष निदान, (टोक परीक्षण) प्राकृतिक आवृत्ति निदान, आदि
-- रोटर संतुलन के लिए डेटा/रिकॉर्ड भंडारण और प्लेबैक
-- परीक्षण भार को चुनिंदा रूप से हटाया या बरकरार रखा जा सकता है और इसकी गुणवत्ता का अनुमान लगाया जा सकता है
-- उच्च परिशुद्धता संतुलन ऑपरेशन के साथ त्वरित संतुलन के लिए मापने और कंपन मूल्यों, आयामों, चरणों प्रदर्शित करने के लिए
-- हार्डवेयर लिफाफा demodulation का उपयोग कर असर/गियर दोषों का पता लगाने और निदान
-- गति माप, शोर माप, चरण माप, चरण निदान
-- ट्रिगर थ्रेशोल्ड (बड़ा, मध्यम, छोटा) की मैन्युअल सेटिंग
-- यह उपकरण प्रबंधन प्रणाली के ईएमडी सॉफ्टवेयर से लैस किया जा सकता है (लेयरिंग डेटाबेस सहित)
हार्डवेयर विनिर्देश:
| सांख्यिकी | विनिर्देश |
| मॉडल | HG-904B4 चार चैनल / HG-904B2 दोहरे चैनल |
| चैनल की मात्रा | चार कंपन चैनल, एक टैकोमीटर चैनल |
| मुख्य कार्य | त्वरण, वेग, विस्थापन और अक्षीय आवरण सहित विभिन्न मापदंडों का एकल-चैनल या बहु-चैनल सिंक्रोनस अधिग्रहण |
| सटीकता | ± 5% |
| ए/डी रूपांतरण | 24-बिट एडी नमूनाकरण |
| एलसीडी डिस्प्ले | टच स्क्रीन इनपुट का समर्थन करता है, रंग 5 इंच का डिस्प्ले |
| टैकोमीटर रेंज | 120~12000rpm |
| उपकरण की तापमान सीमा | -20°55°C |
| सेंसर की तापमान सीमा | -20°-120°C |
| रिचार्जेबल बैटरी | रिचार्जेबल लिथियम बैटरी 7.2V, 6800mA; चार्ज करने का समय 7 घंटे, निरंतर कार्य समय 8 घंटे |
| चार्जर | 8.V, 2A |
| नैदानिक पुस्तकालय | असर डेटाबेस |
| माप कार्य और सीमा |
एक साथ चार पैरामीटर मानों और अलार्म पैरामीटर स्पेक्ट्रम 100 एमवी/जी की संवेदनशीलता के साथ मापता है त्वरण ०.११९९.९९ मी/सेकंड गति 0.1 ‰ 199.99 मिमी/सेकंड विस्थापन 1um ₹1999um अक्षीय घेर का मूल्य 0.1~30 m/s2 |
| सॉफ्टवेयर विश्लेषण कार्य | कंपन स्पेक्ट्रम और समय क्षेत्र तरंग रूप विश्लेषण, लिफाफा विश्लेषण, रोलिंग बीयरिंग के लिए सटीक दोष निदान समारोह (चार भाग) अलग दोष निदान समारोहःउपकरण हार्डवेयर अन्य पैरामीटर स्पेक्ट्रम एकत्र करने के लिए एक अलग गलती निदान समारोह है, सेपस्ट्रम, लॉगरिथम स्पेक्ट्रम, और पावर स्पेक्ट्रम निदान (रियल टाइम अधिग्रहण और रियल टाइम डिस्प्ले) |
| भंडारण क्षमता | 16G |
| बाहरी इंटरफ़ेस | चार्जिंग और संचार USB2.0 |
| रिपोर्ट आउटपुट फ़ंक्शन | डेटा रिपोर्ट आउटपुट का पता लगाता है |
| कंपन माप आवृत्ति प्रतिक्रिया सीमाः | 2°35KHz |
| कनेक्ट करने योग्य सेंसर प्रकारः | पिज़ोइलेक्ट्रिक त्वरण सेंसर, आईसीपी सेंसर, मैग्नेटोइलेक्ट्रिक वेग सेंसर, एडी करंट सेंसर |
सॉफ्टवेयर का अवलोकन:
वस्तुओं के इंटरनेट और बड़े डेटा प्लेटफार्मों के तेजी से विकास के साथ, हमने अपने मौजूदा सॉफ्टवेयर प्रणाली के कार्यात्मक लाभों को एकीकृत किया है और विंडोज.नेट 3.5-5.0 प्लेटफॉर्म को अपनाया है,माइक्रोसॉफ्ट विजुअल स्टूडियो 2019 सूट, और MySQL डेटाबेस. सॉफ्टवेयर प्रणाली और कलेक्टर के बीच संचार एक एकीकृत UDP वास्तुकला को अपनाता है, और सॉफ्टवेयर प्रणाली नेटवर्क और स्टैंड-अलोन दोनों संस्करणों के साथ डिज़ाइन की गई है.लगभग एक वर्ष के प्रयासों के बाद, हमने एंटरप्राइज इक्विपमेंट इंटेलिजेंट मॉनिटरिंग एंड डायग्नोसिस सिस्टम (इसके बाद ईएमडी सिस्टम कहा जाएगा) का नवीनतम संस्करण लॉन्च किया है।लचीले क्लाइंट सॉफ्टवेयर संचालन और व्यापक विश्लेषण उपकरण के लाभों का उपयोग करके, उपयोगकर्ता डेटा की अधिक सुविधाजनक निगरानी कर सकते हैं और असामान्यताओं के कारणों का अधिक प्रभावी ढंग से विश्लेषण कर सकते हैं। सिस्टम सॉफ्टवेयर मल्टी-चैनल नेटवर्क डेटा कलेक्टरों के साथ संगत है,वायरलेस निगरानी कलेक्टरऑनलाइन डेटा रुझानों का विश्लेषण करते समय, हैंडहेल्ड विश्लेषक साइट पर उपकरणों के विश्लेषण को अधिक व्यापक बनाने के लिए डेटा संग्रह का पूरक हो सकता है।इस प्रकार इकाई रुझानों और असामान्यताओं का व्यापक विश्लेषण, असामान्यताओं के कारणों की सटीक पहचान करना और साइट पर उपकरणों की सुरक्षा को अधिकतम करना।
