बहु आवृत्ति दूरस्थ क्षेत्र एडी करंट परीक्षक

बहु-आवृत्ति दूरस्थ क्षेत्र एडी करंट परीक्षक

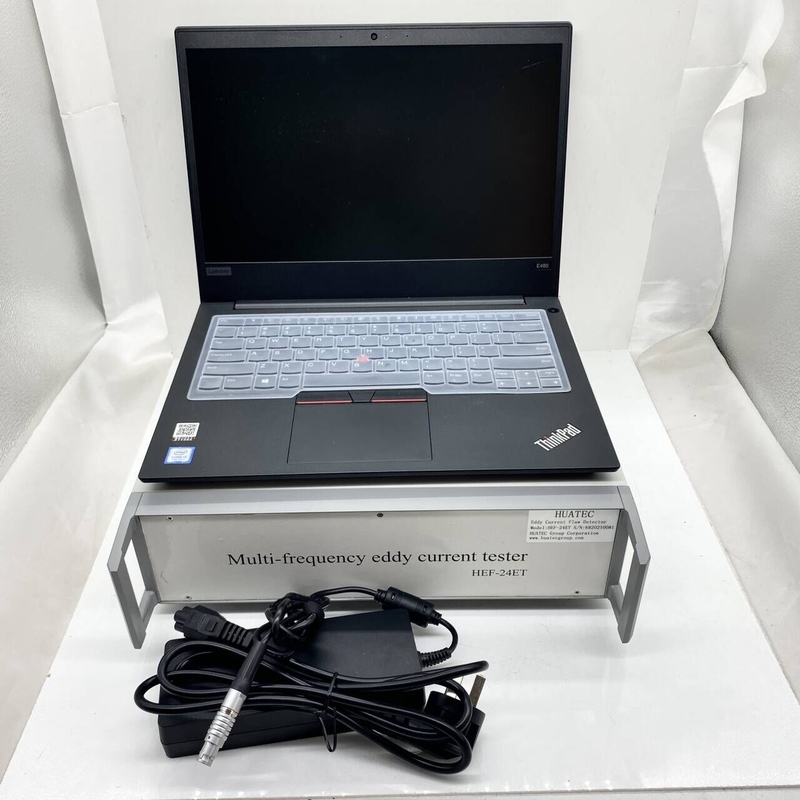

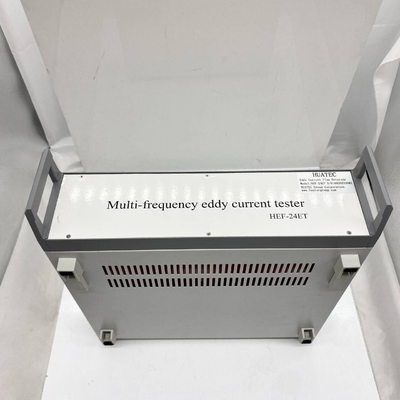

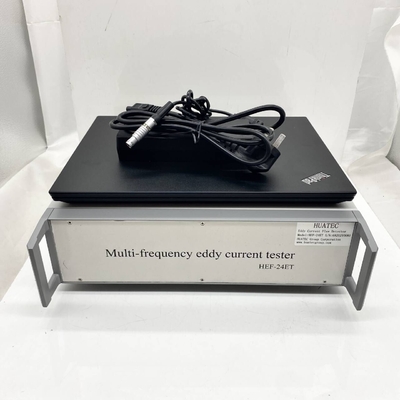

HEF-24ET बुद्धिमान पूर्ण डिजिटल बहु-आवृत्ति धुरी प्रवाह परीक्षण उपकरण धुरी प्रवाह गैर विनाशकारी परीक्षण उपकरण की एक नई पीढ़ी है,सबसे उन्नत डिजिटल इलेक्ट्रॉनिक प्रौद्योगिकी को अपनाने के साथ, बहु-आवृत्ति धुरी धारा प्रौद्योगिकी, और माइक्रोप्रोसेसर प्रौद्योगिकी,यह वास्तविक समय में प्रभावी आंतरिक दीवार और बाहरी दीवार दरारों फेरोमैग्नेटिक और गैर-फेरोमैग्नेटिक धातु पाइप का पता लगाने प्राप्त कर सकते हैं.

एचईएफ-24ईटी में एडीडी करंट टेस्टिंग सिस्टम का एक पूरा सेट है, जो पारंपरिक बहु-आवृत्ति, बहु-चैनल, पारंपरिक एडीडी करंट टेस्टिंग सिस्टम के साथ एकीकृत है।यह भी उच्च प्रदर्शन करने के लिए बदल सकता है, बहुउद्देश्यीय, बुद्धिमान धुंधली धारा परीक्षण उपकरण।

चार अपेक्षाकृत स्वतंत्र परीक्षण चैनलों के साथ, एचईएफ-24ईटी चार पूर्ण और चार अंतर भंवर वर्तमान संकेत प्राप्त कर सकता है।उपकरण भी दो समवर्ती जांच कनेक्शन के साथ दो दोहरी आवृत्ति धुंधला करंट परीक्षण डिटेक्टरों के लिए स्विच किया जा सकतापरीक्षण आवृत्ति 50 हर्ट्ज से 10 मेगाहर्ट्ज तक है, जिसमें विकल्पों के लिए एक परिवर्तनीय आवृत्ति रेंज है, और इसमें कमजोर परीक्षण संकेतों के प्रवर्धन और मजबूत विरोधी जामिंग क्षमता का कार्य है।ट्यूब दरार परीक्षण के लिए लागू, आंतरिक-पारदर्शी जांच के साथ, यह आंतरिक / बाहरी दीवार सतह दरार, गड्ढे, संक्षारण, पतलापन, दीवार सामग्री और आंतरिक दोषों जैसे दोषों का आसानी से पता लगा सकता है।और इसमें कंप्यूटर-नियंत्रित ऑटो-टेस्टिंग की सुविधा है, डिजिटल डिस्प्ले, उच्च परीक्षण संवेदनशीलता, स्थिर प्रदर्शन आदि।

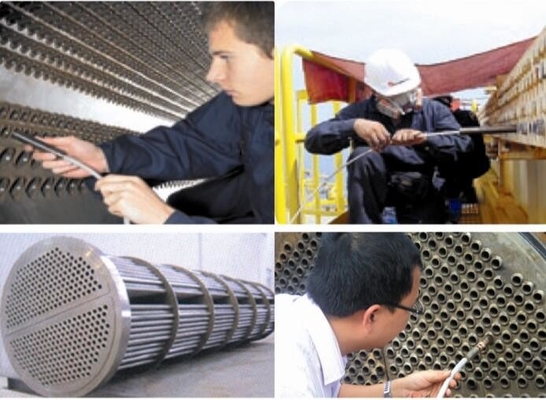

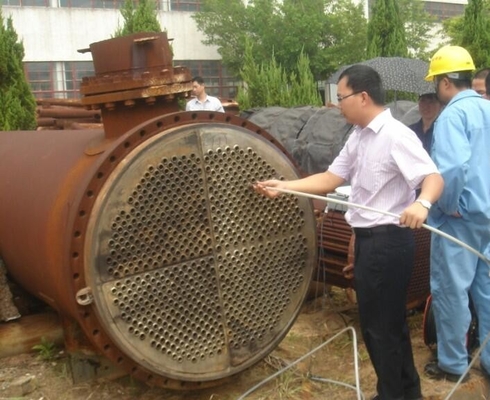

इसलिए, HEF-24ET विशेष रूप से विभिन्न उपयोग में धातु (कापर, टाइटेनियम, एल्यूमीनियम,जिरकोनियम और अन्य धातु सामग्री) ट्यूबों और धातु भागों दोष का पता लगाने और दीवार मोटाई माप और मूल्यांकन परमाणु ऊर्जा में विश्लेषण, बिजली, पेट्रोकेमिकल, एयरोस्पेस, विमानन और अन्य विभागों। अधिक विस्तृत, जैसे कि सेवा से पहले या सेवा में बॉयलर ट्यूब, हीट एक्सचेंजर ट्यूब,भूमिगत पाइप और कास्ट आयरन पाइप आदि.

विनिर्देश

1आवृत्ति सीमाः 50 हर्ट्ज ~ 10 मेगाहर्ट्ज

2दो स्वतंत्र रूप से चयन योग्य आवृत्तियाँ

3. 3 मिश्रण इकाई (स्वचालित मिश्रण)

4. वास्तविक समय में 4 धुंधली धारा संकेतों के निशान स्मृति

5. लाभ रेंजः 0 ~ 99dB लगातार समायोज्य, प्रत्येक फ़ाइल के काम 0.1dB कदम

6. चरण घूर्णनः 0 ~ 359 ° निरंतर समायोज्य, सटीकता 1 °.स्क्रीन तुरंत योजनाओं के बाद प्रतिबाधा में चरण परिवर्तन और भंवर वर्तमान संकेत आयाम और चरण मूल्यों प्रदर्शित करता है, सुविधाजनक और सहज

7. समायोज्य जांच उत्तेजना, 1-8

8तेजी से डिजिटल / एनालॉग इलेक्ट्रॉनिक संतुलन

9चार ट्रैक प्रतिबाधा योजना और आठ आंतरिक बेल्ट वक्र विश्लेषण प्रदर्शन,

10. समय-आधार स्कैन प्रदर्शन.

11. स्मृति पथ के विलंबित रिक्त कार्य

12. मेनू-संचालित मानव-मशीन संवाद (अंग्रेजी में)

13ऑपरेटिंग सिस्टम WinXp, Win7, Win8 है

14. स्वचालित संकेत आयाम और चरण माप, और धुंधली धारा संकेत धीमी (समायोज्य) प्लेबैक

15. डिजिटल फ़िल्टरिंग: निम्न-पासः 0hz ~ 2000hz, उच्च-पासः 0hz ~ 2000h.

16विन्यास विश्लेषण कार्य

17. प्रकार के माध्यम से, इंटरपोलेशन प्रकार, फ्लैट प्रकार, बिंदु, घूर्णी और अन्य जांच सहित पूर्ण, अंतर और आत्म-तुलना रूपों के साथ सुसज्जित किया जा सकता है

18. एक अद्वितीय गैर-निरंतर आयाम चरण / आयाम क्षेत्र के साथ अलार्म

19. कई हार्डवेयर अलार्म आउटपुट पोर्ट

20वास्तविक समय अलार्म आउटपुट, विलंबित अलार्म आउटपुट

21. द्रव्यमान भंडारण विभिन्न परीक्षण प्रक्रियाओं और परीक्षण डेटा हो सकता है

22सी-स्कैन डिस्प्ले

23. स्वचालित चरण / दोष गहराई वक्र दिखाएँ

24. एक स्क्रीन पर प्रयोग में पाइपलाइन के क्रॉस-सेक्शन आरेख, परीक्षण किए गए ट्यूबों की रैंक संख्या, और एड्डी करंट परीक्षण संकेत प्रदर्शित होते हैं।

25. पाइप के क्रॉस-सेक्शन आरेख के वर्गीकृत चिह्न, कार्यरत पाइपलाइन के भंवर वर्तमान परीक्षण अवलोकन नक्शा बनाने के लिए

26. परीक्षण परिणामों के संचयी विश्लेषण की सुविधा के लिए वर्गीकृत सांख्यिकीय परीक्षण परिणाम (तालिकाएं और हिस्टोग्राम प्रदर्शन)

27. स्वचालित रूप से कैलेंडर और समय प्रदर्शित करें

28वैकल्पिक डेटा विश्लेषण प्रणाली

आवेदन

विशेष रूप से परमाणु ऊर्जा, विद्युत ऊर्जा, पेट्रोकेमिकल, एयरोस्पेस, विमानन और तांबे, टाइटेनियम, एल्यूमीनियम, जिरकोनियम और अन्य पाइपों की सेवा में अन्य विभागों के लिए लागू,दोष का पता लगाने और दीवार मोटाई माप के धातु भागों, और विभिन्न प्रकार के फेरोमैग्नेटिक पाइपलाइन परीक्षण, विश्लेषण और मूल्यांकन।
