औद्योगिक एक्स-रे डिजिटल फ्लैट पैनल डिटेक्टर डिजिटल रेडियोग्राफी डीआर प्रणाली

औद्योगिक एक्स-रे डिजिटल फ्लैट पैनल डिटेक्टर डिजिटल रेडियोग्राफी (DR) प्रणाली

विशेषताएं:

1) नवीनतम NB/T 47013.11-2015 मानक को पूरा करें

2) एक्स-रे रीयल-टाइम इमेजिंग डिटेक्शन सिस्टम का डिजिटल परिवर्तन

3) साइट पर पोर्टेबल डिजिटल इमेजिंग निरीक्षण

4) 16बिट उच्च गतिशील सीमा

5) 120μm पिक्सेल, उच्च संकल्प 4.0lp/mm

6) सीएसआई सीजियम आयोडाइड कुशल एक्स-रे छवि रूपांतरण

7) 25cmX30cm इमेजिंग दृश्य क्षेत्र

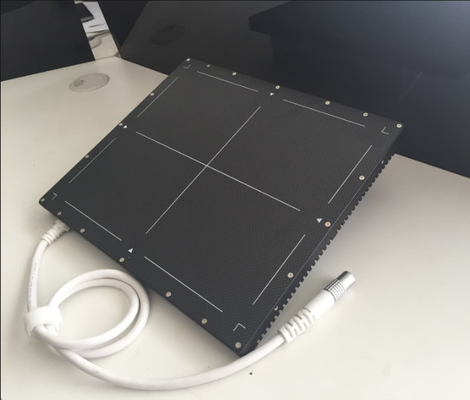

1-औद्योगिक एक्स-रे डिजिटल फ्लैट पैनल डिटेक्टर

बुनियादी मापदंडः

2-डिजिटल इमेज प्रोसेसिंग और बढ़ोतरी सॉफ्टवेयर

छवि संवर्धन और भंडारण प्रणाली एकीकरण वर्तमान में सबसे व्यावहारिक प्रसंस्करण और फ़िल्टरिंग कार्य विशेष रूप से एक्स-रे वास्तविक समय इमेजिंग प्रणालियों के लिए डिज़ाइन किए गए हैं,जो संसाधित छवियों की संवेदनशीलता को 0 तक बढ़ा सकता हैउच्च गति ईथरनेट पोर्ट की मदद से, यह आपको एक ही समय में स्थिर चित्र और गतिशील चित्र प्राप्त करने में मदद कर सकता है, और उन्हें 8/16 बिट छवि प्रारूप में सहेज सकता है,और स्थायी भंडारण के लिए सीधे डीवीडी डिस्क पर जलाया जा सकता है, जो परीक्षण लागत और संग्रह स्थान को बचाते हुए, परीक्षण डेटा के संग्रह और समीक्षा के लिए सुविधाजनक है।

टैबलेट कनेक्शन और नियंत्रण

1) गीगाबिट नेटवर्क फ्लैट पैनल कनेक्शन, और कनेक्शन की स्थिति और विफलता का संकेत देता है

2) ऑफसेट / लाभ / खराब पिक्सेल सुधार

3) ऑफसेट / लाभ / खराब पिक्सेल सुधार, चाहे ओवरलैप या नहीं चुना जा सकता है

4) प्रदर्शन अनुपात संकेत

5) वर्तमान फ्रेम दर अनुस्मारक

6) सॉफ्टवेयर प्रसंस्करण प्रगति प्रदर्शन

7) पिक्सेल ग्रे मान प्रदर्शित करें

वास्तविक समय में छवि प्रदर्शन और प्रसंस्करण

1) रीयल टाइम इमेज आरओआई फास्ट ग्रेस्केल मैपिंग, जो रुचि के क्षेत्र की प्रभावी छवियों के त्वरित अवलोकन के लिए सुविधाजनक है

2) वास्तविक समय प्रदर्शन एकीकृत शोर में कमीः 2/4/8 फ्रेम वैकल्पिक

3) वास्तविक समय प्रदर्शन एल्गोरिथ्म प्रसंस्करणः नकारात्मक फिल्म/रंग/बाइनरीकरण

4) वास्तविक समय में छवि तेज करने और बढ़ाने का प्रदर्शन

5) छवि एकीकरण संग्रहः 8/16/32/64/128/256 फ्रेम ओवरले

6) निरंतर वीडियो रिकॉर्डिंगः वैकल्पिक संपीड़न प्रारूप

7) चित्र/वीडियो नामकरण और नाम स्वचालित अनुक्रम संकलन

8) 0-65536, 16बिट ग्रे स्केल समायोजन

9) गामा/विपरीत/प्रकाश/सीमा समायोजन

10) चित्र सूचना चिह्न, कई सामग्री वैकल्पिक हैं

स्थिर छवि प्रसंस्करण

1) आरओआई तेज ग्रेस्केल मैपिंग, जो रुचि के क्षेत्र की प्रभावी छवियों के त्वरित अवलोकन के लिए सुविधाजनक है

2) bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm फ़ाइल पढ़ने

3) ग्रेस्केल/नकारात्मक फिल्म/झूठे रंग/बाइनरीकरण/शार्पनिंग/बढ़ाव एल्गोरिथ्म प्रसंस्करण

4) आवर्धक कांच, 1-5 गुना आवर्धक अवलोकन

5) चित्र फ्लिप

6) गामा/विपरीत/प्रकाश/सीमा समायोजन

7) आकार के कैलिब्रेशन और माप, और आवश्यक जानकारी चित्र पर चिह्नित किया जा सकता है

डुप्लेक्स वायर इमेज क्वालिटी इंडिकेटर का स्वचालित सत्यापन (वैकल्पिक)

नोट/टी 47013.11-2015 "दबाव उपकरण के गैर-विनाशकारी परीक्षण एक्स-रे डिजिटल इमेजिंग परीक्षण" मानक आवश्यकताओं को पूरा करें, दोहरी फिलामेंट छवि गुणवत्ता संकेतक का स्वचालित सत्यापन,और एसएनआर निर्धारित कर सकते हैं.

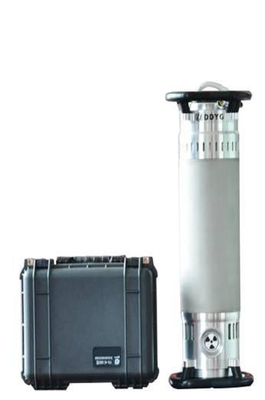

पोर्टेबल उच्च आवृत्ति एक्स-रे दोष डिटेक्टर

मुख्य प्रदर्शन:

1) 35°C 300kv/3mA, 250kv/3mA की स्थितियों में निरंतर जोखिम;

2) विभिन्न जनरेटरों की बिजली आपूर्ति को पूरा करने के लिए व्यापक इनपुट वोल्टेज रेंज;

3) हल्का वजन, मजबूत प्रवेश, स्थिर प्रदर्शन;

4) कठोर और आर्द्र वातावरण में उपयोग के लिए अधिक उपयुक्त;

5) ऑपरेशन इंटरफ़ेस सहज और संचालित करने में आसान है;

मुख्य तकनीकी मापदंड
