उत्पाद विवरण:
|
| जांच प्रकार: | एकल क्रिस्टल/जुड़वां क्रिस्टल | माप सीमा: | 20um - 1800mm |
|---|---|---|---|
| माप आवृत्ति: | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज | संकल्प: | 0.1 मिमी, 0.01 मिमी, 0.001 मिमी (0.01 इंच, 0.001 इंच, 0.0001 इंच) |
| प्रमुखता देना: | गैर धातु अल्ट्रासोनिक कोटिंग मोटाई गेज,अल्ट्रासोनिक कोटिंग मोटाई गेज,हाथ से चलने वाला अल्ट्रासोनिक कोटिंग मोटाई गेजर |
||

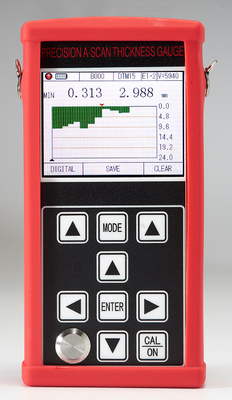

टीजी-6200 गैर धातु अल्ट्रासोनिक कोटिंग मोटाई गेज
विनिर्देश पैरामीटर
| पद | टीजी-6200 |
| जांच का प्रकार | सिंगल क्रिस्टल/ट्विन क्रिस्टल |
| माप सीमा | 20um ️ 1800 मिमी |
| माप की आवृत्ति | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज |
| संकल्प | 0.1 मिमी,0.01 मिमी,0.001mm(0.01इंच,0.001 इंच,0.0001 इंच) |
| पल्स जनरेटर | नकारात्मक वर्ग तरंग उत्सर्जन, नाड़ी चौड़ाई और वोल्टेज स्वचालित रूप से जांच के लिए मेल खाते हैं |
| ध्वनि वेग सीमा | 400-19999 मी/सेकंड |
| कैलिब्रेशन ब्लॉक | 4 मिमी (स्टील) |
| स्वतः बंद | आप चुन सकते हैं 5 मिनट, 10 मिनट, 20 मिनट, मैनुअल बंद |
| जांच काइलीब्रेशन | एक-बिंदु अंशांकन, दो-बिंदु अंशांकन, मैनुअल अंशांकन |
| लाभ | स्वचालित वृद्धि, मैनुअल वृद्धि |
| लाभ सीमा | 0~80dB |
| पता लगाने का मोड | आरएफ, सकारात्मक आधा लहर पीओएस, नकारात्मक आधा लहर एनईजी, पूर्ण लहर |
| माप मोड | (1) Thin-EE: THIN फिल्म कोटिंग मोड (2) MB-E: एक एकल इको के लिए पल्स प्रारंभिक तरंग प्रसारित; (3) E-E: कोटिंग माप के माध्यम से, वैकल्पिक किसी भी EM-EN इको; (4) THIN: पतली दीवार माप मोड |
| संख्यात्मक मॉडल | मोटाई मूल्य मोड, अंतर/कम दर मोड, अधिकतम/न्यूनतम मोड |
| ए- स्कैन मोड | समर्थन |
| B- स्कैन मोड | समर्थन |
| युग्मन संकेत | समर्थन |
| बैटरी सूचक | समर्थन |
| भाषा | अंग्रेज़ी |
| इकाई | मिमी/इंच |
| मेनू संचालन | समर्थन |
| सॉफ्टवेयर कार्य | गतिशील गेट सेटिंग्स, रिक्त सेटिंग्स (खाली), इको रिक्त सेटिंग्स (ई-खाली), इको फ्रीज, इको पैन और ज़ूम |
| भंडारण कार्य | एक ही समय में, 100,000 मोटाई (100 समूह, प्रत्येक समूह में 1000), 500 समूहों के ए स्कैन तरंगों और 500 समूहों के बी स्कैन तरंगों का समर्थन किया जाता है |
| होस्ट प्रोग्राम का उन्नयन | होस्ट प्रोग्राम उन्नयन का समर्थन करें |
| डिस्प्ले स्क्रीन | 3.5 "सच्चा रंग स्क्रीन |
| डाटा प्रेषण | यूएसबी संचार, कंप्यूटर पर डेटा हस्तांतरण का समर्थन करें |
| परिचालन तापमान | -10°C ~ +50°C, विशेष आवश्यकताओं के साथ -20°C तक |
| ऑपरेटिंग वोल्टेज | कम वोल्टेज चेतावनी के साथ 3pcs नंबर 5 लिथियम आयन बैटरी |
| कुल आयाम | 184 x 85 x 32 (मिमी) |
| मशीन का वजन | 250 g ((बैटरी शामिल नहीं है) |
| मानक विन्यास |
मुख्य मशीन और कोटिंग के लिए 1pc विशेष जांच नंबर 5 लिथियम बैटरी 3, एक चार्जर, यादृच्छिक फ़ाइलों का एक सेट, झटके-प्रूफ और जलरोधक उपकरण मामला 1 |

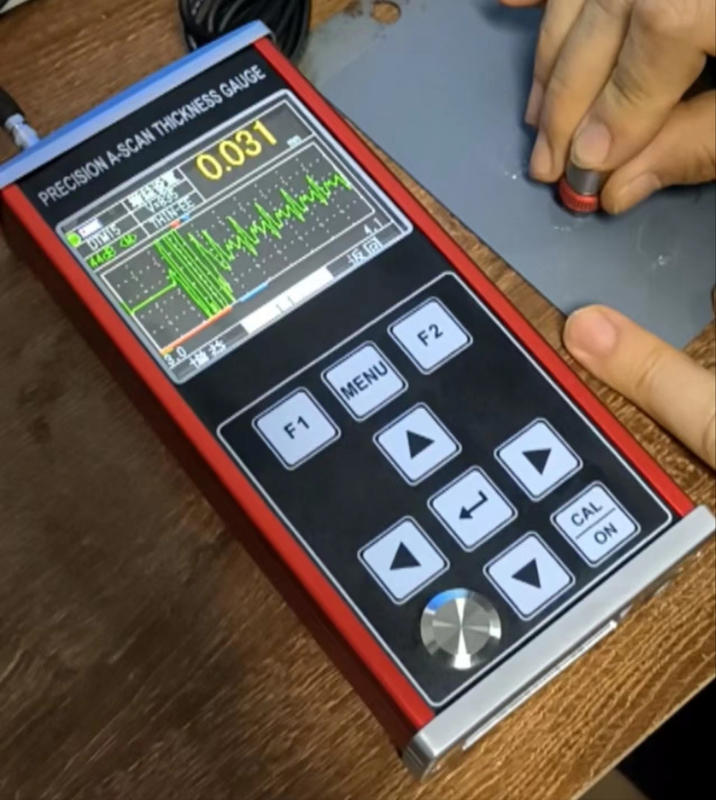

संख्यात्मक डिस्प्ले और ए/बी स्कैनिंग फ़ंक्शन के साथ हाथ से चलने वाला गैर धातु कोटिंग मोटाई गेजर। The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backमाप का संकल्प 0.001 मिमी है, माप सीमा 0.02 मिमी तक पतली है, और कोटिंग और सब्सट्रेट की मोटाई को एक साथ मापा जा सकता है।
इस उत्पाद का उपयोग पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में किया जा सकता है।
मुख्य कार्य
● व्यापक माप सीमा, न्यूनतम माप मोटाई, कोटिंग 20um, अधिकतम माप मोटाई 1800mm;
● उच्च परिशुद्धता मोटाई माप, उच्चतम माप संकल्प 0.001 मिमी तक; दोहराया संकल्प ± 0.002 मिमी तक;
● ए-स्कैन मोड, बी-स्कैन मोड, संख्यात्मक प्रदर्शन मोड;
● सतह पर पेंट और कोटिंग के साथ सामग्री को मापने के लिए पार कोटिंग और इको टू इको माप कार्य के साथ;
● कुछ कम्पोजिट सामग्रियों पर कोटिंग और पेंट की परत का पता सामग्री की अलग-अलग ध्वनि गति के अनुसार लगाया जा सकता है।और 10 से अधिक बहु-परत सामग्री की प्रत्येक परत की मोटाई एक ही समय में मापा जा सकता है, और प्रत्येक परत की मोटाई मूल्य एक ही गूंज के तहत स्विच किया जा सकता है;
● विभिन्न प्रकार के माप: थिन, एमबी-ई, ई-ई, ऑटो मोड पारंपरिक मोटाई मापने के लिए; थिन कोटिंग मापने के लिए थिन ई-ई मोड;
● संख्यात्मक मोड में पारंपरिक मोटाई मूल्य मोड, अंतर/कमी दर मोड और अधिकतम मूल्य मोड शामिल हैं।
● लाभ मोडः स्वचालित लाभ / मैनुअल लाभ;
● मैन्युअल बंद और स्वचालित बंद सेट किया जा सकता है, ऊर्जा बचत समारोह के साथ;
● 20Mhz उच्च आवृत्ति जांचों का समर्थन करने के लिए विभिन्न प्रकार के जांच, जुड़वां जांच और एकल क्रिस्टल जांच का उपयोग कर सकते हैं;
● बड़ी क्षमता के भंडारण का समर्थन करता है, एक साथ 100,000 मोटाई मान, 500 समूह ए स्कैन तरंग रूप और 500 समूह बी स्कैन तरंग रूप संग्रहीत कर सकता है;
● विभिन्न प्रकार की कैलिब्रेशन विधियां हैं, एक बिंदु कैलिब्रेशन, बहु-बिंदु कैलिब्रेशन और मैनुअल कैलिब्रेशन मोड का समर्थन करते हैं, एक साथ ध्वनि गति और जांच शून्य स्थिति को कैलिब्रेट कर सकते हैं;वी पथ कैलिब्रेशन का समर्थन.
● शाही रूपांतरण; मिलीमीटर और इंच स्विच किए जा सकते हैं;
● चाइनीज और इंग्लिश डिस्प्ले;
लागू सामग्री
धातु और गैर धातु (कांच, मिश्रित, प्लास्टिक, कंक्रीट, लकड़ी आदि) सब्सट्रेट पर कोटिंग मोटाई को मापें
धातुओं (जैसे स्टील, कास्ट आयरन, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, सिरेमिक, कांच, राल, ग्लास फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टरों की मोटाई को मापने के लिए उपयुक्त है।
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
