उत्पाद विवरण:
|
| अधिकतम प्रवेश मोटाई स्टील (A3): | 50 मिमी | फोकल दूरी: | 600 मिमी |
|---|---|---|---|
| अनावृत काल: | 5 मिनट | डार्करूम निपटान: | 20±2℃ |
| संवेदनशीलता: | k≤1.8% | ||
| प्रमुखता देना: | दिशात्मक विकिरण एक्स-रे दोष डिटेक्टर,सिरेमिक एक्स-रे ट्यूब दोष डिटेक्टर,पोर्टेबल एक्स-रे दोष डिटेक्टर |
||

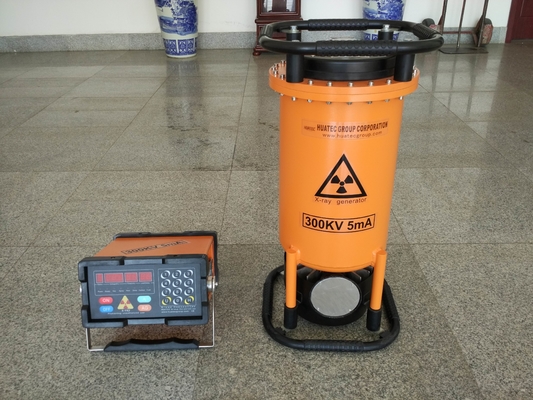

XXG-3005 सिरेमिक एक्स-रे ट्यूब दिशात्मक विकिरण पोर्टेबल एक्स-रे दोष डिटेक्टर
संक्षिप्त परिचय
हमारी कंपनी, HUATEC समूह निगम द्वारा निर्मित XXG/XXQ श्रृंखला एक्स-रे दोष डिटेक्टर, जो परिवर्तनीय आवृत्ति और निरंतर आवृत्ति पल्स तकनीकों को अपनाते हैं।XXG/XXQ श्रृंखला नियंत्रकों उपन्यास संरचना हैयह माइक्रो कंप्यूटर नियंत्रण प्रणाली और मॉड्यूलर संरचना पर आधारित है, जो एकीकृत मशीन को बेहतर स्थिरता और विश्वसनीयता प्राप्त करता है।ग्राहकों की सुविधा के लिएहमारे जनरेटर गैस इन्सुलेशन, मजबूर हवा शीतलन और ग्राउंड एनोड को अपनाते हैं,और छोटे मात्रा और हल्के वजन के उत्कृष्ट गुण हैइन उत्पादों का व्यापक रूप से अंतरिक्ष उड़ान उद्योग, वेल्डिंग इंजीनियरिंग उद्योग, जहाज निर्माण उद्योग, बॉयलर पाइप उद्योग, पेट्रोकेमिकल इंजीनियरिंग उद्योग में विनाशकारी परीक्षण के लिए उपयोग किया गया है।विमान निर्माणरखरखाव उद्योग, ऑटोमोबाइल उद्योग, रक्षा उद्योग आदि।
मुख्य मापदंड
|
प्रकार आइटम |
XXG3005 | ||
| अधिकतम प्रवेश मोटाई स्टील (A3) | 50 मिमी | ||
| फोकल दूरी | 600 मिमी | ||
| एक्सपोज़र का समय | 5 मिनट | ||
| फिल्म प्रकार | तियानजिन III | ||
|
डबल सीसा पन्नी गहन स्क्रीन |
0.03 | ||
| अंधेरे कमरे का निपटान | 20±2°C | ||
| विकास | 5 मिनट | ||
| कालापन | 1.5 | ||
| इनपुट | वोल्टेज (V) | 220V±10% 50-60 हर्ट्ज | |
| क्षमता (KVA) | 2.0 | ||
| आउटपुट | ट्यूब वोल्टेज (KVP) | 150 से 300 | |
| ट्यूब करंट (mA) | 5 | ||
| स्थिरता | ± 1% | ||
|
एक्स-रे ट्यूब |
फोकस मिमी2 | 1.5x1.5 | |
| विकिरण कोण | 40±5° | ||
| संवेदनशीलता | k≤1.8% | ||
| ऑपरेशन मोड | आंतरायिक संचालन, विकिरण से ठंडा होने का समय 1:1 | ||
|
एक्स-रे नियंत्रक |
आयाम | 270×270×140 | |
| वजन | 9 किलो | ||
| सर्किट संरचना | माइक्रो-कंप्यूटर नियंत्रण, मॉड्यूलर संरचना, आवाज संकेत | ||
|
एक्स-रे जनरेटर |
शीतलन | बल वायु शीतलन | |
| इन्सुलेशन | SF6 गैस इन्सुलेशन | ||
| कार्य दबाव | 0.35Mpa-0.45Mpa | ||
| आयाम | 340×340×670 | ||
| वजन (किलो) | 32 किलो | ||
| कार्य तापमान | -10°C−+40°C | ||
विशेषताएं:
◆माइक्रो-कंप्यूटर नियंत्रण और मॉड्यूलर संरचना को अपनाना, जो हस्तक्षेप विरोधी क्षमता और उच्च स्वचालितता और विश्वसनीय प्रदर्शन के साथ मजबूत है।
◆पैरामीटर सेटिंग, कार्य प्रक्रिया और समस्या संकेत एलईडी स्क्रीन पर संकेत दिया जाएगा।
◆स्वतंत्र वृद्ध कुंजी को मशीन को आसानी से वृद्ध करने के लिए डिज़ाइन किया गया है।
◆रेडिएशन से ठंडा होने का समय 1:1.
◆नियंत्रक एक्स-रे जनरेटर के प्रकार को स्वचालित रूप से पहचान सकता है।
◆जल और धूल के प्रतिरोधी रंगीन पैनल और डिजिटल ध्वनि कीबोर्ड पेश किए जाते हैं ताकि एक्सपोजर मापदंडों को शीघ्रता से और सटीक रूप से चुना जा सके।
◆इंस्ट्रूमेंट का उपयोग करते समय सुरक्षा सुनिश्चित करें,यह ओवरवोल्टेज,अंडरवोल्टेज के साथ स्थापित है,
अतिप्रवाह, अतिप्रवाह और अतितापमान सुरक्षा यंत्र।
◆एक अनूठा सुरक्षा ताला बनाया गया है जो ऑपरेटर को विकिरण के नुकसान से बचाता है।
◆केवी मूल्य की व्यापक सीमा को अपनाना और छोटी रेडियोग्राफिक सीमा की कठिनाई समस्या को हल करना।
◆अवरोध विलंब समारोह ------ ऑपरेटर को कार्यस्थल से सुरक्षित रखने के लिए विलंब समय 10 मिनट से कम सेट किया जा सकता है।
◆विभिन्न जनरेटरों के साथ मिलान करें और विश्वसनीय रूप से कार्य करें।
◆उपलब्धियों की संख्या एकत्रित की जा सकती है।
(इकाई तैयार होने के बाद,लेकिन "ऑन" कुंजी दबाने से पहले,आप एक्सपोजर की संख्या की जांच करने के लिए "ए" कुंजी (देरी कुंजी) को तीन बार दबा सकते हैं, और वापस जाने के लिए किसी भी कुंजी को दबा सकते हैं) ।
◆रे चेतावनी दीपक के आउटलेट और तार के साथ दरवाजे-मशीन इंटरलॉक के कनेक्टिंग टर्मिनल के साथ।
(दरवाजा-मशीन इंटरलॉक जब नेतृत्व दरवाजा खुला है, उपकरण स्वचालित रूप से ऑपरेटर की सुरक्षा के लिए उच्च वोल्टेज काट दिया)

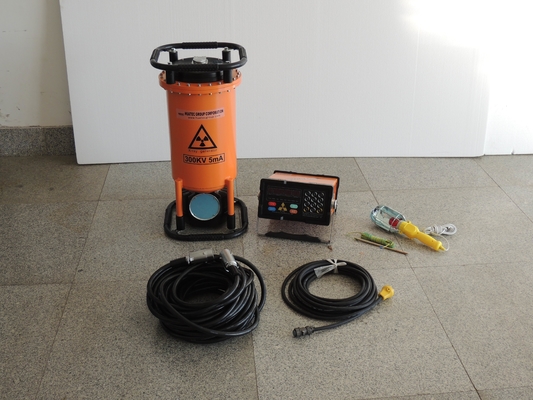

मानक वितरण
दिशात्मक सिरेमिक एक्स-रे ट्यूब 1 पीसी
जनरेटर 1 सेट
उच्च वोल्टेज कनेक्शन केबल25 मीटर 1 पीसी
नियंत्रक 1 सेट
पावर केबल 10 मीटर 1 पीसी
ग्राउंडिंग केबल 5 मीटर 1 पीसी
सहायक उपकरण
1 सेट ((इसमें शामिल हैंः अलार्म लैंप,1 पीसी; लीड पत्र, 1 बॉक्स; फिल्म डार्क कैसेट 5 पीसी; तीव्रता स्क्रीन 5 पीसी; वायर पेनेट्रामीटर (IQI) 1 सेट; फ्यूज1 पीसी)
