IP65 मानक अल्ट्रासोनिक दोष डिटेक्टर FD560 सटीक

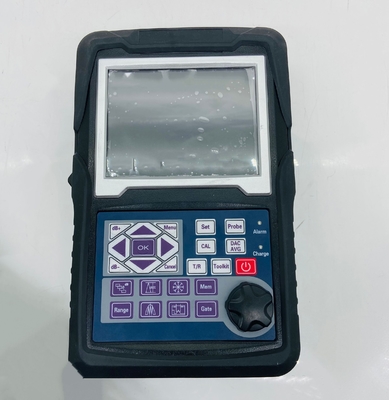

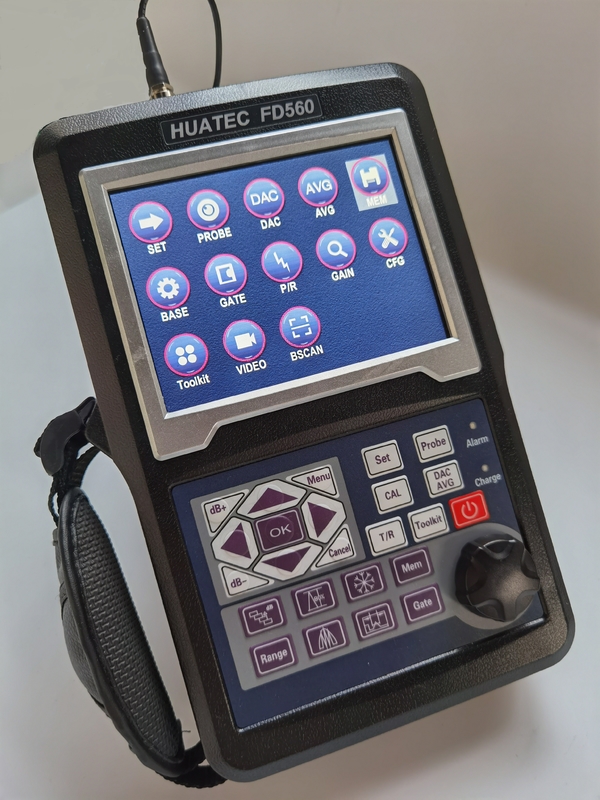

HUATEC अल्ट्रासोनिक दोष डिटेक्टर FD560

★ उपयोगकर्ता के अनुकूल संवाद इंटरैक्टिव कैलिब्रेशन, वक्र बनाने, आदि जैसे संचालन में मदद करता है

★सभी उपकरण आप की जरूरत हैः DAC, AVG, TCG, AWS, आदि

★पल्स पुनरावृत्ति आवृत्तिः 20-2000 हर्ट्ज सटीक समायोजन, उच्च गति स्कैन, कोई चूक नहीं।

★उच्च संकेत से शोर अनुपात, स्पष्ट और स्थिर गूंज, शोर विरोधी डिजाइन, कठिन कार्य परिस्थितियों के लिए एकदम सही।

★12 अंकों का AD, उच्च गति से नमूनाकरण सभी विवरणों के साथ बेहतर गूंज आरेख की ओर जाता है। संवेदनशील और छोटी त्रुटियों का भी पता लगा सकता है।

★पूरी तरह से 20M जांच आवृत्ति का उपयोग कर सकते हैं.

★उच्च गति वास्तविक समय दोष का पता लगाने वीडियो रिकॉर्डिंग असीमित यूएसबी डेटा भंडारण.

★साइट पर पता लगाने की रिपोर्ट उत्पन्न करने और प्रिंट करने के लिए मोबाइल डिवाइस के लिए नीले दांत कनेक्शन।

★IP65 मानक, सिलिका जेल केस, पानी और धूल का सबूत, ठोस और हमेशा के लिए रहता है।

★बैटरी एक बार चार्ज होने पर 10 घंटे तक चलती है।

विनिर्देश

रेंजः0-10000 मिमी,स्टील की गति पर

सामग्री गतिः100 ₹20000 m/s

पल्स पुनरावृत्ति आवृत्ति:20-2000 हर्ट्ज

गतिशील सीमाः≥38dB

रैखिकताः क्षैतिजः +/-0.2%, ऊर्ध्वाधरः 2.5%, एम्पलीफायर सटीकता +/-1 डीबी।

रिज़ॉल्यूशन पावरः>40dB (5P14)

संवेदनशीलता शेषः> 62dB

अस्वीकृति (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई

500 स्वतंत्रता सेटअप, किसी भी मानदंड को स्वतंत्र रूप से इनपुट किया जा सकता है, हम परीक्षण ब्लॉक के बिना दृश्य में काम कर सकते हैं;

1000 ए ग्राफ की बड़ी स्मृति

परीक्षण मोडः पल्स इको, दोहरे तत्व और थ्रू-ट्रांसमिशन

जांच के प्रकार: एकल सीधी, एकल कोण, दोहरी सीधी, दोहरी कोण, पार, रेंगने, सतह

गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट

इंच या मिलीमीटर

बिजली की आवश्यकताएंः एसी मेन 100-240 वीएसी, 50-60 हर्ट्ज

डिस्प्ले देरीः -20 से 3400 μs

जांच देरी/शून्य ऑफसेटः 0 से 99.99μs

आंतरिक रिचार्जेबल लिथियम आयन बैटरी पैक 7.2V 5200 mAh पर

प्रदर्शन चमक के आधार पर 10 घंटे का नाममात्र संचालन समय

4 घंटे का सामान्य रिचार्ज समय

H×W×D(मिमी):220×175×40 (मिमी)

वजन:1.0kg

ऑपरेटिंग तापमानः -10°C से 50°C

भंडारण तापमानः -30°C से 50°C

पल्स ऊर्जाः 70V,100V,200V, 300V, 400V, 500V चयन योग्य

सुधारः सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ प्रणाली

बैंडविड्थ (एम्पलीफायर बैंडपास): 0.2 से 25 मेगाहर्ट्ज

गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट

संवेदनशीलताः 120 डीबी अधिकतम चयन योग्य संकल्प 0 में।1, 1.0, 2.0, 6.0 डीबी

ट्रांसड्यूसर कनेक्शनः BNC या LEMO

मज़ेदारकशन

स्वचालित प्रदर्शन सटीक दोष स्थान ((गहराई d,स्तर p,दूरी s,विस्तार,sz dB,ф) ।

दोष का आकारः AVG या DAC/TCG का उपयोग करके दोष का स्वचालित आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग की गति।

ट्रांसड्यूसर का स्वचालित कैलिब्रेशन शून्य बिंदु, कोण, सामने के किनारे और सामग्री गति (वी 2 और दो छेद)

इको का मूल्यांकन करने के लिए डीएसी/टीसीजी और एवीजी बनाने और उपयोग करने के लिए सुविधाजनक, वक्र को संशोधित और क्षतिपूर्ति की जा सकती है।

यू-डिस्क को जोड़कर, यूनिट को असीमित मेमोरी मिल सकती है।

इकाई में 17 मानक हैं।

साइट पर पता लगाने की रिपोर्ट उत्पन्न करने और प्रिंट करने के लिए मोबाइल डिवाइस के लिए नीले दांत कनेक्शन।1.

घुमावदार सतह सुधार सुविधा

दरार ऊंचाई माप कार्य।

आवर्धक द्वारः पूरे स्क्रीन चौड़ाई पर गेट रेंज का प्रसार।

स्वतः लाभ समारोह।

लिफाफाः 70 हर्ट्ज की अद्यतन दर पर लाइव ए-स्कैन और ए-स्कैन के लिफाफे का एक साथ प्रदर्शन

प्रदर्शन।

पीक होल्डः परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक तरंगों की तुलना लाइव ए-स्कैन से करें।

स्कैन फ्रीजः डिस्प्ले फ्रीज में तरंगरूप और ध्वनि पथ डेटा होता है।

अलार्म: बीप और एलईडी।

वास्तविक समय घड़ी.

प्रतिध्वनि भरें.

कब्जा निशान.

गेट के भीतर इको रंग.

आधार यंत्र पैकेज

पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर FD560

सीधे बीम ट्रांसड्यूसर (2.5 मेगाहर्ट्ज, Φ20)

कोण बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी×9 मिमी, 60°)

ट्रांसड्यूसर के लिए इंटरकनेक्ट केबल (BNC-LEMO 00,या वैकल्पिक LEMO 01- LEMO 00)

रिचार्जेबल लिथियम आयन बैटरी पैकेज, 8 एम्पियर घंटे

विद्युत आपूर्ति/चार्जर इकाई

अंग्रेजी में संचालन पुस्तिका

HUATEC कैलिब्रेशन प्रमाणपत्र

एप सॉफ्टवेयर

पट्टा
