उत्पाद विवरण:
|
| 20: | 0.476-0.540 | 25: | 0.571-0.699 |
|---|---|---|---|
| 30: | 0.698-0.826 | 35: | 0.825-0.953 |
| 40: | 0.952-1.080 | 45: | 1.079-1.207 |
| प्रमुखता देना: | एनडीटी प्लेट पेनेट्रेमीटर,प्रेसिजन प्लेट पेनेट्रामीटर,SE 1025 प्लेट पेनेट्रामीटर |
||

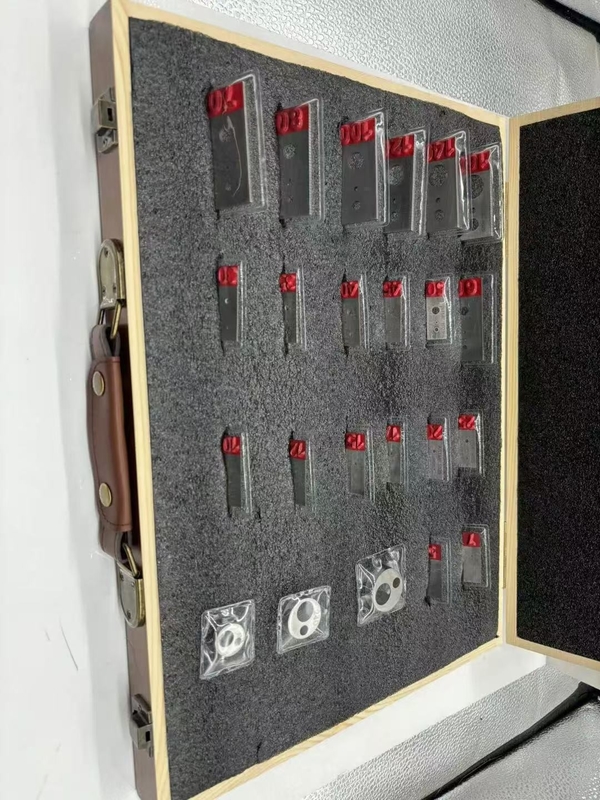

एएसटीएम एसई 1025 प्लेट पेनेट्रामीटर
एएसटीएम एसई 1025 प्लेट पेनेट्रामीटर का उपयोग आम तौर पर अमेरिकी निरीक्षण मानकों के अनुरूप किया जाता है।
ये रेक्टानकुलर प्लेटें हैं, जिनकी मोटाई नमूने के 2% है और जिनकी सामग्री एक्स-रे नमूना के समान है।
प्रत्येक प्लेट में तीन छेद होते हैं, जिनकी व्यास प्लेट के प्रवेश मीटर की मोटाई के 1X, 2X और 4X के बराबर होती है।
प्लेट प्रकार के पेनेट्रामीटर की न्यूनतम मोटाई 0.010 है।
ये डिस्क के रूप में आपूर्ति की जाती हैं, बाहरी व्यास 4X है, जिसमें 2 छेद1X और 2X पेनेट्रेमीटर की मोटाई है।
नीचे दी गई चार्ट में प्लेट पेनेट्रामीटर की पहचान और मोटाई दी गई है और प्रत्येक सामग्री मोटाई के लिए किस पेनेट्रामीटर का उपयोग करना है, इसके बारे में एक गाइड दी गई है।
| .. | ||||||||
| नहीं. | मोटाई | एपर्चर टी | एपर्चर 2T | एपर्चर 4T | ||||
| रेंज | मापा गया | रेंज | मापा गया | रेंज | मापा गया | रेंज | मापा गया | |
| 5 | 0.1143-0.1397 | 0.1395 | 0.241-0.267 | 0.261 | 0.495-0.521 | 0.519 | 1.003-1.029 | 1.023 |
| 7 | 0.165-0.191 | 0.189 | 0.241-0.267 | 0.263 | 0.495-0.521 | 0.519 | 1.003-1.029 | 1.025 |
| 10 | 0.241-0.267 | 0.247 | 0.241-0.267 | 0.264 | 0.495-0.521 | 0.519 | 1.003-1.029 | 1.017 |
| 12 | 0.275-0.335 | 0.311 | 0.275-0.335 | 0.329 | 0.608-0.667 | 0.654 | 1.238-1.302 | 1.298 |
| 15 | 0.349-0.413 | 0.392 | 0.349-0.413 | 0.368 | 0.730-0.794 | 0.762 | 1.492-1.556 | 1.522 |
| 17 | 0.400-0.464 | 0.406 | 0.400-0.464 | 0.411 | 0.857-0.921 | 0.911 | 1.746-1.810 | 1.795 |
| 20 | 0.476-0.540 | 0.484 | 0.476-0.540 | 0.505 | 0.984-1.048 | 1.019 | 2.000-2.064 | 2.018 |
| 25 | 0.571-0.699 | 0.653 | 0.571-0.699 | 0.646 | 1.206-1.334 | 1.288 | 2.476-2.604 | 2.498 |
| 30 | 0.698-0.826 | 0.769 | 0.698-0.826 | 0.721 | 1.460-1.558 | 1.514 | 2.984-3.112 | 3.039 |
| 35 | 0.825-0.953 | 0.887 | 0.825-0.953 | 0.907 | 1.714-1.842 | 1.766 | 3.492-3.620 | 3.577 |
| 40 | 0.952-1.080 | 0.972 | 0.952-1.080 | 1.019 | 1.968-2.096 | 1.987 | 4.000-4.128 | 4.118 |
| 45 | 1.079-1.207 | 1.201 | 1.079-1.207 | 1.201 | 2.222-2.350 | 2.31 | 4.508-4.626 | 4.619 |
| 50 | 1.206-1.334 | 1.311 | 1.206-1.334 | 1.314 | 2.476-2.604 | 2.535 | 5.016-5.144 | 5.106 |
| 60 | 1.397-1.651 | 1.527 | 1.397-1.651 | 1.535 | 2.921-3.175 | 3.014 | 5.969-6.223 | 6.055 |
| 70 | 1.714-1.842 | 1.832 | 1.714-1.842 | 1.832 | 3.492-3.620 | 3.595 | 7.048-7.176 | 7.110 |
| 80 | 1.905-2.159 | 2.002 | 1.905-2.159 | 1.952 | 3.937-4.191 | 4.061 | 8.001-8.255 | 8.028 |
| 100 | 2.413-2.667 | 2.653 | 2.413-2.667 | 2.637 | 4.953-5.207 | 5.197 | 10.033-10.287 | 10.265 |
| 120 | 2.921-3.175 | 3.011 | 2.921-3.175 | 3.012 | 5.969-6.223 | 6.123 | 12.065-12.319 | 12.301 |
| 140 | 3.429-3.683 | 3.523 | 3.429-3.683 | 3.612 | 6.985-7.239 | 7.156 | 14.097-14351 | 14.251 |
| 160 | 3.937-4.191 | 4.015 | 3.937-4.191 | 4.101 | 8.001-8.255 | 8.155 | 16.129-16.383 | 16.295 |
| 200 | 4.826-5.334 | 5.135 | 4.826-5.334 | 5.012 | 9.906-10.414 | 10.125 | ||
| परीक्षण के परिणाम ASTM E1025 की आवश्यकताओं को पूरा करते हैं | ||||||||
