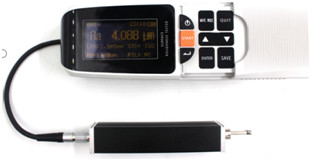

उत्पाद विवरण:
|
| उत्पाद का नाम: | सतह रफ़्तार परीक्षक | बड़ी रेंज, बहु पैरामीटर: | Ra,Rz,Rq,Rt,Rp,Rv,R3z और अन्य 13 पैरामीटर |
|---|---|---|---|
| प्रदर्शन: | 128*64 हाई ब्राइटनेस OLED डिस्प्ले | माप सीमा: | Ra:0.025-12.5μm |
| z-अक्ष मापने की सीमा: | ±20μm、±40μm、±80μm | अधिकतम प्रदर्शन रिज़ॉल्यूशन: | 0.001μm |
| प्रमुखता देना: | सॉफ्टवेयर मल्टी पैरामीटर सतह असमानता परीक्षक,सॉफ़्टवेयर लार्ज रेंज सरफेस रूफनेस टेस्टर |
||
सतह कठोरता परीक्षक सॉफ्टवेयर प्रत्यारोपण वास्तविक समय Ra,Rz,Rq,Rt,Rp,Rv,R3z और अन्य 13 पैरामीटर
उपकरण की विशेषताएं
● नियंत्रण और डेटा प्रसंस्करण के लिए एआरएम प्रोसेसर, तेज गति, कम बिजली की खपत;
● सॉफ्टवेयर प्रत्यारोपण वास्तविक समय ऑपरेटिंग सिस्टम, बहु-कार्य समानांतर प्रसंस्करण का समर्थन;
● बड़ी रेंज, बहु मापदंडः Ra,Rz,Rq,Rt,Rp,Rv,R3z और अन्य 13 मापदंड;
●128*64 उच्च चमक वाले ओएलईडी डिस्प्ले, स्वयं प्रकाश, व्यापक तापमान, पूर्ण दृश्य कोण;
● समृद्ध जानकारी प्रदर्शित करें, सहज, सभी मापदंडों और ग्राफिक्स प्रदर्शित कर सकते हैं;
● आईएसओ, डीआईएन, एएनएसआई, जेआईएस राष्ट्रीय मानकों के साथ संगत;
● अंतर्निहित रिचार्जेबल लिथियम बैटरी, चार्जिंग प्रक्रिया निर्देश प्रदर्शित कर सकती है, ऑपरेटर किसी भी समय चार्जिंग डिग्री जान सकता है;
● शेष बैटरी संकेतक आइकन के साथ, उपयोगकर्ताओं को समय पर चार्ज करने के लिए प्रेरित करें;
● बड़ी क्षमता के डेटा भंडारण, मशीन FLASH मूल डेटा और तरंग रूप के 200 समूहों को संग्रहीत कर सकती है;
● स्केलेबल माइक्रो एसडी कार्ड स्टोरेज, 16 जी तक;

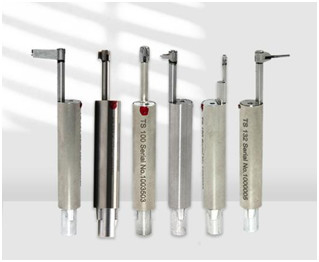

● विभिन्न प्रकार के सेंसरों के साथ संगतः मानक सेंसर, छोटे छेद सेंसर, ग्रूव सेंसर, गहरी ग्रूव सेंसर;
● सेंसर संरचना अनुकूलित, मापा मूल्य अधिक स्थिर है;
● यूएसबी इंटरफेस का उपयोग करके, कंप्यूटर और प्रिंटर को कनेक्ट कर सकते हैं, एम्बेडेड सॉफ्टवेयर ऑनलाइन अपग्रेड का एहसास कर सकते हैं।
तकनीकी मापदंड
मेजबान मशीन
| पैरामीटर | Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| माप सीमा | रा:0.025-12.5μm |
| प्रदर्शित सीमा | Ra,Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| z-अक्ष माप सीमा | ±20μm,±40μm,±80μm |
| अधिकतम प्रदर्शन संकल्प | 0.001μm |
| फ़िल्टर | आरसी, पीसी-आरसी, गास, डी-पी |
| नमूनाकरण की लंबाई l | 0.25 मिमी,0.8 मिमी,2.5 मिमी |
| मूल्यांकन की अवधि L | (1-5) (वैकल्पिक) |
| अधिकतम ड्राइव स्ट्रोक | 17.5 मिमी/0.7 इंच |
| ड्राइव स्ट्रोक की न्यूनतम लंबाई | 1.3 मिमी/0.052 इंच |
| संकेत में त्रुटि | ≤±10% |
| मूल्य परिवर्तनशीलता दर्शाता है | ≤ 6% |
| प्रदर्शन मोड | 128×64 ओएलईडी जाली तरल क्रिस्टल (स्फूर्त प्रकाश) |
| विद्युत स्रोत | रिचार्जेबल लिथियम बैटरी |
| कुल आयाम | 140 मिमी × 52 मिमी × 48 मिमी |
| वजन | ४४० ग्राम |
सेंसर
| सेंसर प्रदर्शन सूचकांक | |
| पता लगाने का सिद्धांत | प्रेरण प्रकार |
| माप की सीमा | 160μm |
| स्टाइलस टिप का त्रिज्या | 5μm |
| सुई की नोक सामग्री | हीरा |
| माप बल | 4mN ((0.4gf) |
| स्टाइलस टिप कोण | 90° |
| स्किड वक्रता का त्रिज्या | 45 मिमी |
मानक विन्यास
| उत्पाद का नाम | QTY | उत्पाद का नाम | QTY |
| मेजबान मशीन SRT-6671 | 1 | RS100 मानक सेंसर | 1 |
| मानक नमूना प्लेट | 1 | पावर एडाप्टर | 1 |
| सेंसर जैकेट | 1 | पैकिंग सूची | 1 |
| परीक्षण प्लेट | 1 | वारंटी कार्ड | 1 |
| विनिर्देश | 1 | प्रमाणन | 1 |
लागू सीमाः
SRT-6671 व्यापक रूप से मशीनिंग, एयरोस्पेस, ऑटो पार्ट्स, संचार, बिजली, इलेक्ट्रॉनिक्स और अन्य उद्योगों में उपयोग किया जाता है। यह विश्वविद्यालयों, वैज्ञानिक अनुसंधान संस्थानों,तकनीकी पर्यवेक्षण ब्यूरो, विशेष अभियोजक न्यायालय आदि।
मानक माप सॉफ्टवेयरः
पीसी सॉफ्टवेयर:
