उत्पाद विवरण:
|
| उत्पाद का नाम: | अल्ट्रासोनिक मोटाई गेज | मॉडल: | टीजी-5700 |
|---|---|---|---|
| माप सीमा: | 0.15 मिमी - 1800 मिमी | संकेत त्रुटि: | ± 0.005 मिमी |
| माप आवृत्ति: | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज | संकल्प: | 0.1 मिमी, 0.01 मिमी, 0.001 मिमी |
| प्रमुखता देना: | डिजिटल अल्ट्रासोनिक मोटाई गेज,ए/बी स्कैन अल्ट्रासोनिक मोटाई गेज,डिजिटल उच्च-सटीक अल्ट्रासोनिक मोटाई गेजर |
||

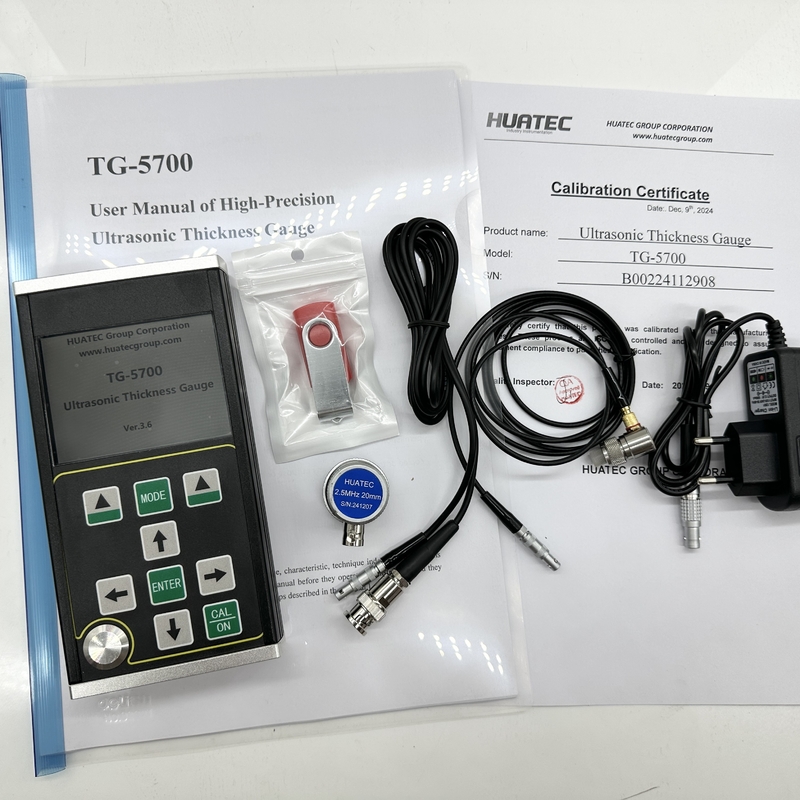

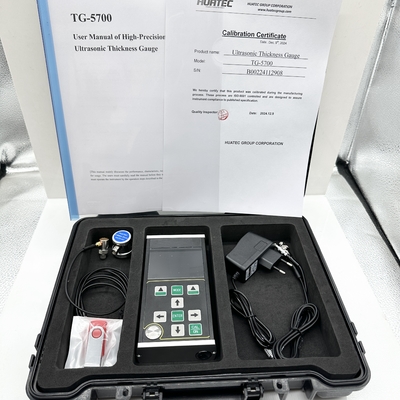

टीजी-5700 ए/बी स्कैन डिजिटल उच्च परिशुद्धता अल्ट्रासोनिक मोटाई गेज
टीजी-5700 एक नया प्रकार का हैंडहेल्ड उच्च परिशुद्धता वाला डिजिटल अल्ट्रासोनिक मोटाई गेज है जिसमें ए/बी स्कैनिंग है। यह पल्स रिफ्लेक्शन के आधार पर अल्ट्रासोनिक मोटाई मापने के सिद्धांत को अपनाता है।यह सामग्री की मोटाई के माप के लिए उपयुक्त है कि एक निरंतर गति से इसमें प्रसार करने के लिए अल्ट्रासोनिक तरंग कर सकते हैं और अपनी पीठ से प्रतिबिंब प्राप्तमाप का संकल्प 0.001 मिमी है और माप सीमा 0.15 मिमी (स्टील) तक पतली है।
यह उत्पाद प्लेटों और प्रसंस्कृत भागों को सटीक रूप से माप सकता है। दूसरी ओर, यह उपयोग के दौरान संक्षारण के बाद उत्पादन उपकरण में पाइप और दबाव वाहिकाओं के पतलेपन की डिग्री की निगरानी कर सकता है।इसका उपयोग पेट्रोलियम में किया जा सकता है।, रासायनिक उद्योग, धातु, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में।
यह उत्पाद निम्नलिखित मानकों के अनुरूप हैः अल्ट्रासोनिक मोटाई गेज के लिए कैलिब्रेशन विनिर्देश (JJF 1126-2004) ।
●इस उत्पाद में ए-स्कैन मोड, बी-स्कैन मोड और संख्यात्मक प्रदर्शन मोड है।
● माप सीमा व्यापक है, और अल्ट्रा-पतले भागों की माप को साकार करने के लिए अनूठी "मल्टीपल इको" तकनीक को अपनाया गया है, जिसमें न्यूनतम माप मोटाई 0.15 मिमी (स्टील) है;
● यह उत्पाद मोटाई को उच्च परिशुद्धता के साथ माप सकता है, और अधिकतम माप संकल्प 0.001 मिमी तक पहुंच सकता है; दोहराव संकल्प ± 0.002 मिमी तक पहुंच सकता है;
● इसमें प्रवेश करने वाली कोटिंग और इको टू इको माप के कार्य हैं, जिसका उपयोग सतह पर पेंट परत और कोटिंग वाली सामग्रियों को मापने के लिए किया जाता है;
● एकाधिक माप मोडः mb-e, E-E और me-e मोड पारंपरिक मोटे वर्कपीस के माप को पूरा करते हैं; पतला मोड पतले भागों के माप को महसूस करता है
● संख्यात्मक मोड में शामिल हैंः पारंपरिक मोटाई मूल्य मोड, अंतर/कमी दर मोड और अधिकतम मूल्य मोड
● दो वृद्धि मोडः स्वचालित वृद्धि / मैनुअल वृद्धि
● मैन्युअल बंद और ऑटोमैटिक बंद सेट किया जा सकता है, जिसमें ऊर्जा-बचत कार्य है

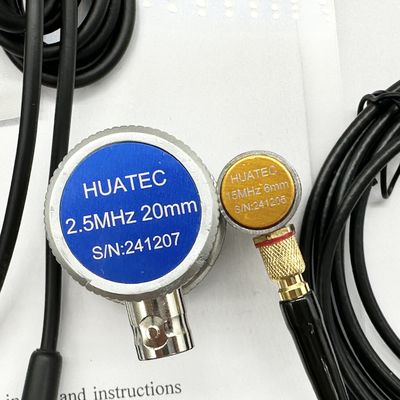

● यह दोहरे क्रिस्टल जांच और एकल क्रिस्टल जांच सहित विभिन्न प्रकार के जांच का समर्थन करता है और 20MHz तक उच्च आवृत्ति जांच का समर्थन करता है
● यह बड़े पैमाने पर भंडारण का समर्थन करता है और एक ही समय में 100000 मोटाई मान, 500 समूहों के ए-स्कैन तरंगों और 500 समूहों के बी-स्कैन तरंगों को संग्रहीत कर सकता है

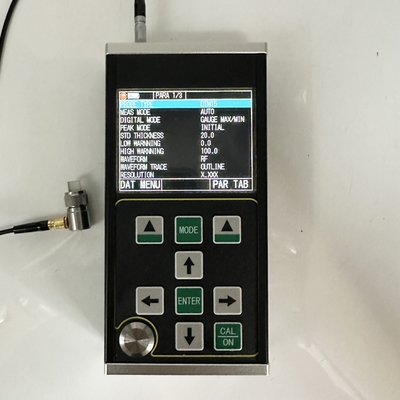

● ३.५ इंच का बड़ा रंगीन टीएफटी-एलसीडी डिस्प्ले ३२०x२४० हाई डेफिनिशन (क्यूवीजीए) रिज़ॉल्यूशन के साथ
● इसमें कैलिब्रेशन के विभिन्न तरीके हैं, एक-बिंदु कैलिब्रेशन, बहु-बिंदु कैलिब्रेशन और मैनुअल कैलिब्रेशन मोड का समर्थन करता है,और एक ही समय में ध्वनि गति और जांच शून्य स्थिति कैलिब्रेट कर सकते हैं; यह डबल क्रिस्टल जांच के वी-पथ सुधार का समर्थन करता है
● यह मीट्रिक और ब्रिटिश प्रणाली के रूपांतरण का समर्थन करता है; यह मिलीमीटर और इंच इकाइयों के बीच स्विच कर सकता है
● यह अंग्रेजी प्रदर्शित करने का समर्थन करता है
यह धातुओं (जैसे इस्पात, कास्ट आयरन, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, सिरेमिक, कांच, राल, ग्लास फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टरों की मोटाई को मापने के लिए उपयुक्त है।
अल्ट्रासोनिक मोटाई मापने का सिद्धांत प्रकाश तरंग मापने के समान है। जांच द्वारा उत्सर्जित अल्ट्रासोनिक पल्स मापी गई वस्तु तक पहुंचता है और वस्तु में फैलता है।जब यह सामग्री इंटरफ़ेस तक पहुँचता हैमापी गई सामग्री की मोटाई मापी गई सामग्री में अल्ट्रासोनिक प्रसार के समय को सटीक रूप से मापकर निर्धारित की जाती है।
| पद | टीजी-5700 |
| जांच का प्रकार | एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
| माप सीमा (45# स्टील) | 0.15 मिमी 1800 मिमी |
| संकेत त्रुटि ((<10 मिमी) | ±0.005 मिमी |
| संकेत त्रुटि ((≥10 मिमी) | ±0.1% |
| पुनरावृत्ति त्रुटि | ±0.001 मिमी (स्व-परीक्षण) |
| संकेत स्थिरता | यह सुनिश्चित करने के लिए शून्य क्रॉसिंग और मल्टीपल इको तकनीक को अपनाया गया है कि इको ताकत, सामग्री क्षीणन गुणांक, लाभ और गेट ऊंचाई से मोटाई माप मूल्य प्रभावित न हो,और उच्च माप स्थिरता और विश्वसनीयता है. |
| माप की आवृत्ति | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज |
| संकल्प | 0.1 मिमी,0.01 मिमी,0.001mm(0.01इंच,0.001 इंच,0.0001 इंच) |
| पल्स जनरेटर | नकारात्मक वर्ग तरंग उत्सर्जन को अपनाया जाता है, और पल्स चौड़ाई और वोल्टेज स्वचालित रूप से जांच के साथ मेल खाते हैं। |
| ध्वनि वेग सीमा | 400-19999 मी/सेकंड |
| कैलिब्रेशन ब्लॉक | 4 मिमी (स्टील) |
| स्वतः बंद | कोई 5 मिनट, 10 मिनट, 20 मिनट और मैन्युअल बंद करने का विकल्प चुन सकता है। |
| जांच काइलीब्रेशन | एक बिंदु कैलिब्रेशन, बहु बिंदु कैलिब्रेशन |
| लाभ | स्वचालित लाभ नियंत्रण, मैनुअल लाभ नियंत्रण |
| लाभ सीमा | 0~70dB |
| पता लगाने का मोड | रेडियो आवृत्ति (RF), सकारात्मक आधा तरंग (POS), नकारात्मक आधा तरंग (NEG), पूर्ण तरंग (FULL) |
| माप मोड | (1) एमबी-ईः प्रारंभिक गूंज से पहले निचले गूंज तक के पारगमन समय के आधार पर माप मोड; (2) ई-ईः पैठ कोटिंग माप मोड, मनमाने ढंग से एमई-एन गूंज वैकल्पिक है; (3) एमई-ईःएकाधिक प्रतिध्वनि माप मोड; (4) THIN: पतली दीवार माप मोड; |
| संख्यात्मक मोड | मोटाई मूल्य मोड, अंतर/कमी दर मोड, अधिकतम/न्यूनतम मूल्य मोड |
| ए-स्कैन मोड | उपलब्ध |
| बी-स्कैन मोड | उपलब्ध |
| युग्मन संकेत | उपलब्ध |
| बैटरी संकेत | उपलब्ध |
| भाषा | अंग्रेज़ी |
| इकाई | मिमी/इंच |
| मेनू संचालन | उपलब्ध |
| सॉफ्टवेयर कार्य | गतिशील गेट सेटिंग, रिक्त सेटिंग (Blank), इको रिक्त सेटिंग (E-Blank), इको फ्रीजिंग, इको ट्रांसलेशन और स्केलिंग |
| भंडारण कार्य | यह एक ही समय में 100,000 मोटाई (100 समूह, प्रत्येक समूह में 1000), 500 समूहों के ए-स्कैन तरंगों और 500 समूहों के बी-स्कैन तरंगों को संग्रहीत कर सकता है। |
| होस्ट प्रोग्राम का उन्नयन | उपलब्ध |
| प्रदर्शन | 3.5 "क्यूवीजीए (320 × 240) रंगीन टीएफटी-एलसीडी स्क्रीन |
| डाटा प्रेषण | यह USB3.0 सीरियल संचार का समर्थन करता है और कंप्यूटर पर डेटा प्रसारित करता है। |
| कार्य तापमान | -10°C+50°C; विशेष आवश्यकताओं के साथ, यह -20 °C तक पहुंच सकता है; |
| कामकाजी वोल्टेज | चार नंबर 5 एए बैटरी की आवश्यकता होती है। जब शक्ति अपर्याप्त होती है, तो एक कम वोल्टेज संकेत होता है। |
| कुल आयाम | 204 x 100 x 36 (मिमी) |
| कुल वजन | 310 g ((बिना बैटरी के) |
