उत्पाद विवरण:
|
| मानक: | ISO7963-2010 | मोटाई: | 12.5/20/25मिमी |
|---|---|---|---|
| छेद: | 1.5/3/5मिमी | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील |
| प्रमुखता देना: | आईआईडब्ल्यू अल्ट्रासोनिक निरीक्षण कैलिब्रेशन टेस्ट ब्लॉक,वी2 अल्ट्रासोनिक निरीक्षण कैलिब्रेशन टेस्ट ब्लॉक |
||

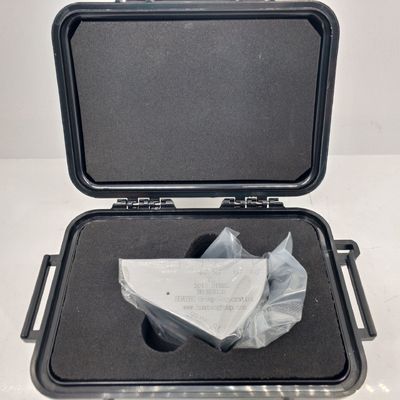

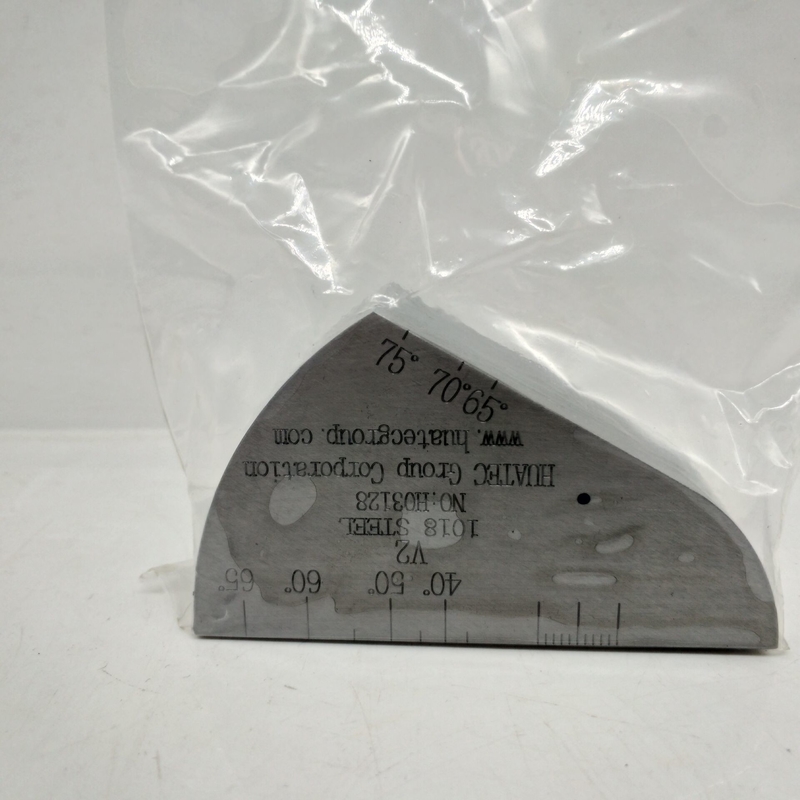

IIW V2 अल्ट्रासोनिक निरीक्षण कैलिब्रेशन परीक्षण ब्लॉक
IIW2 परीक्षण ब्लॉक (V-2 परीक्षण ब्लॉक) इंटरनेशनल वेल्डिंग सोसाइटी द्वारा अनुमोदित मानक परीक्षण ब्लॉक है।वी-2 परीक्षण ब्लॉक में हल्के वजन और ले जाने में आसान होने के फायदे हैं, विशेष रूप से क्षेत्र में उपयोग के लिए उपयुक्त है।
| प्रकार | वी2 | |
| आयाम (मिमी) | सहिष्णुता | चेक का परिणाम |
| 75 | ±0.10 | योग्य |
| 43.3 | ±0.05 | योग्य |
| 12.5 | ±0.05 | योग्य |
| (च) | <0.05 | योग्य |
| (च) | <0.03 | योग्य |
| (रा) | Ra≤3.2um | |
| फ1.5 | ±0.05 | योग्य |
 |
< R010 | योग्य |
| R50 | ±0.10 | योग्य |
| R25 | ±0.10 | योग्य |
उपयोग के मुख्य बिंदुः
(1) झुकाव वाली जांच की घटना बिंदु और संवेदनशीलता सीमा को R50 मिमी की त्रिज्या के साथ एक चाप प्रतिबिंब सतह का उपयोग करके मापा गया था।
(2) 5-पास छेद की प्रतिबिंब सतह का उपयोग करते हुए, झुकाव जांच की अपवर्तन सीमा क्रमशः 45°-65° और 65°-75° है।
(3) दोष डिटेक्टर की क्षैतिज और ऊर्ध्वाधर रैखिकता को 12.5 मिमी की मोटाई के नीचे की कई पी-वेव प्रतिबिंबों का उपयोग करके मापा जा सकता है;
(4) समय अक्ष और शून्य बिंदु को सही करने के लिए दो चाप सतहों, R25 और R50 का उपयोग किया जाता है।
