उत्पाद विवरण:
|
| जेड दिशा: | ±1000μm | एक्स दिशा: | 0.00016μm/±μm -0.016μm/±400μm |
|---|---|---|---|
| सीधा: | (0.05+2.5L/1000)μm (एल; परीक्षण लंबाई (मिमी)) | अनुरूप मानक: | ISO1997, Din1990, ASME1995, JIS1994 |
| परीक्षण गति: | 0.1मिमी/सेकेंड、0.5मिमी/सेकेंड、1.0मिमी/सेकेंड、1.5मिमी/सेकेंड、2.0मिमी/सेकेंड | प्रदर्शन: | 7 इंच रंग एलसीडी टच स्क्रीन |
| डेटा आउटपुट: | एसडी कार्ड/ब्लूटूथ कनेक्टिंग पीसी/पीसी प्रिंटर | ||
| प्रमुखता देना: | मूल समोच्च माप यंत्र,मल्टीपल पैरामीटर रूफनेस मापने वाला उपकरण,तरंगमान माप यंत्र |
||

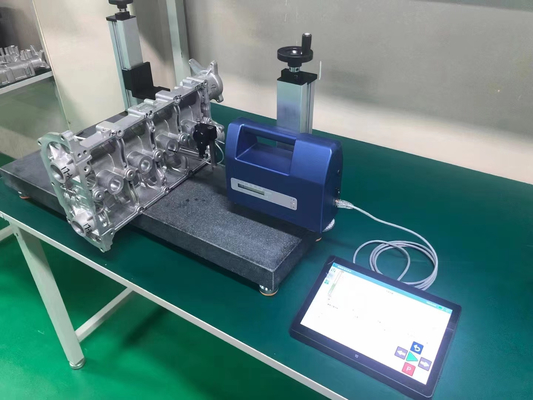

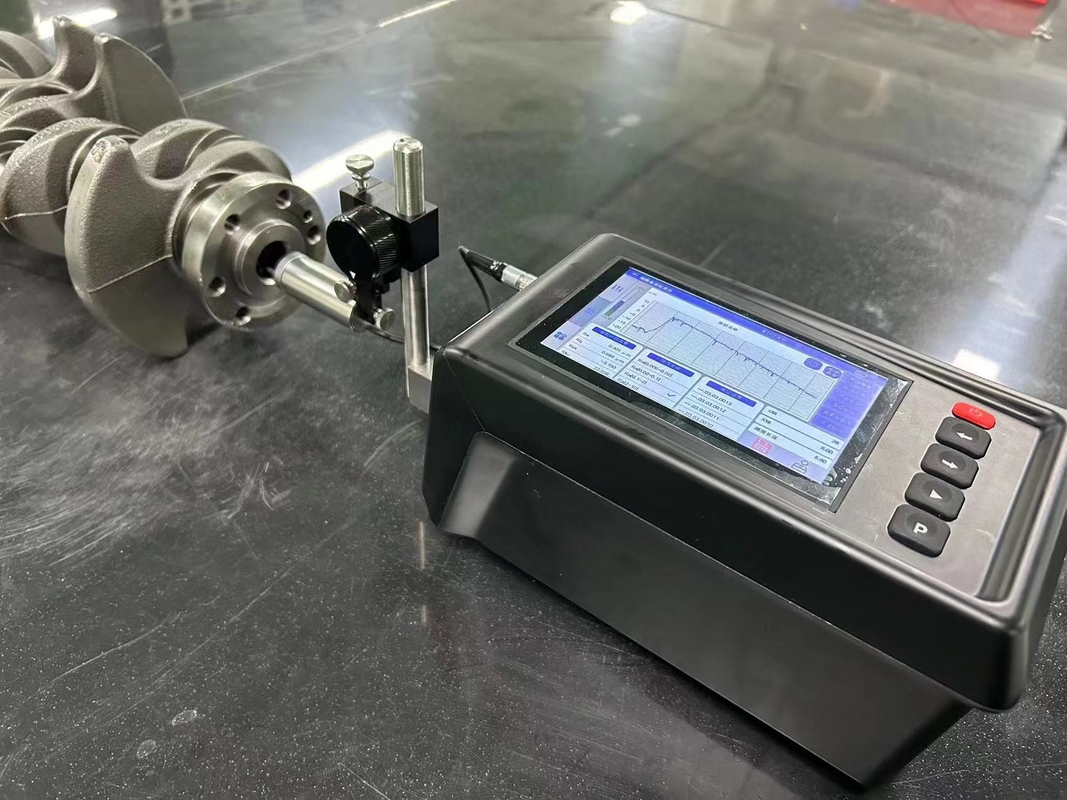

SRT-7300+ मल्टीपल पैरामीटर रूफनेस, वेवनेस और ओरिजिनल कंटूर मापने वाला उपकरण
विशेषताएं:
1. स्क्रैच गहराई और कदम ऊंचाई मापा जा सकता है
2. 500um सुपर बड़े रेंज प्रेरक सेंसर
3- रफनेस, वेवनेस और मूल समोच्च मापदंडों को मापा जा सकता है और ग्राफिक्स प्रदर्शित किए जा सकते हैं।
4गाइड के साथ और बिना गाइड के दो माप पद्धतियाँ हैं।
5. सेंसर सेंसर उठाने फ्रेम के माध्यम से मेजबान के साथ जुड़ा हुआ है, और सेंसर की ऊंचाई मंच की मदद के बिना समायोजित किया जा सकता है
| परीक्षण सीमा | एक्स दिशा | 50 मिमी | |
| Z दिशा | ±1000μm | ||
| संकल्प | एक्स दिशा | 0.00016μm/±μm -0.016μm/±400μm | |
| ड्राइव | सीधापन | (0.05+2.5L/1000) μm (L;परीक्षण लंबाई ((मिमी)) | |
| विश्लेषण बिंदु | संबंधित मानक | आईएसओ1997,दीन1990,एएसएमई1995,जेआईएस1994 | |
| पैरामीटर | कड़वाहट | रामाक्स, रामिन, रा, रासड, आरक्यूमैक्स, आरक्यूमिन, आरक्यू, आरक्यूएसडी, आरज़मैक्स, आरज़मिन, आरज़, आरज़एसडी, आरटी, आर3ज़, आरसीमैक्स, आरसीमिन, आरसी, आरसीएसडी, आरपीमैक्स, आरपीमिन, आरपीपी, आरपीएसडी, आरवीमैक्स, आरवीमिन, आरवी, आरवीएसडी, आरएसएममैक्स, आरएसएममिन, आरएसएम, आरएसएमएसडी, पीसी, आरडीमैक्स, आरडीमिन,RΔa, RΔasd, RΔqmax, RΔqmin, RΔq, RΔqsd, Rλamax, Rλamin, Rλa, Rλasd, Rλqmax, Rλqmin, Rλq, Rλqsd, Lr, Rskmax, Rskmin, Rsk, Rsksd, Rkumax, Rkumin, Rku, Rkusd, Rmax, Rmin, RzImax, RzImin, Rz.I, Rz.Isd,Rsmax, Rsmin, RS, RSsd, Rsk.J, Rku.J, Rpm, Rpmsd, Rymax, Rymin, Ry, Rysd, Smmax, Smmin, Sm, Smsd, Smax, Smin, S, Ssd | |
| लहरानापन | Wamax, Wamin, Wa, Wasd, Wqmax, Wqmin, Wq, Wqsd, Wzmax, Wzmin, Wzsd, Wt, Wcmax, Wcmin, Wc, Wcsd, Wpmax, Wpmin, Wp, Wpsd, Wvmax, Wvmin, Wv, Wvsd, WSmmax, Wsmmin, WSm, WSmsd, WΔqmax, WΔqmin, WΔq,WΔqsd, Wskmax, Wskmin, Wsk, Wsksd, Wkumax, Wkumin, Wku, Wkusd, Wca, WC-q, WC-t, WC-v, WC-Sm | ||
| प्रोफ़ाइल | Pa, Pq, Pt, Rz.J, Pc.I, Pp, Pv, PSm, PΔq, TITL, Psk.J, Pku.J, Rmax | ||
| विशेष कठोरता | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| मकसद | NCRX, R, Rx, AR, NR, CPM, SR, SAR, W, Wx, AW, Wte, NW, SW, SAW | ||
| मूल्यांकन वक्र | असमानता वक्र, तरंगता वक्र, प्रोफाइल वक्र, विशेष असमानता वक्र, असमानता मोटिफ वक्र, तरंगता मोटिफ वक्र, लिफाफा तरंगता वक्र | ||
| विशेषता वक्र | भार वक्र, व्याप्ति वितरण वक्र | ||
| फ़िल्टर | फ़िल्टर | गाउस फिल्टर, एफएफटी फिल्टर, 2आरसी फिल्टर | |
| फ़िल्टर रोकें | λc:0.25,0.8,2.5,8 मिमी λs:0.25,0.8,2.5,8,25,80μm λf: 25mm |
||
| मूल्यांकन की अवधि | |||
| परीक्षण की गति | 0.1 मिमी/सेकंड,0.5mm/s,1.0mm/s,1.5mm/s,2.0 मिमी/सेकंड | ||
| सेंसर | मॉडल | मानक सार्वभौमिक प्रकार | |
| सेंसर मोड | अंतर प्रेरण | ||
| परीक्षण सीमा | ±500μm (±1000μm SRT-7300+) | ||
| परीक्षण सुई | 5μmR हीरा 90° | ||
| परीक्षण बल | 4mN से कम | ||
| ऑपरेटर | प्रदर्शन | 7 इंच रंगीन एलसीडी टच स्क्रीन | |
| डेटा आउटपुट | एसडी कार्ड/ब्लूटूथ कनेक्टिंग पीसी/पीसी प्रिंटर | ||
| भाषा | चीनी/अंग्रेजी | ||
| आकार और वजन | शक्ति/उपभोग | AC220V±10% अंतर्निहित रिचार्जेबल बैटरी (AC ट्रांसफार्मर चार्जिंग), चार्जिंग समय 5 घंटे | |
| बिजली की खपत | लगभग 30VA ((यह पूर्ण चार्ज पर 400 बार तक मापा जा सकता है) | ||
| वजन | शुद्ध भार 3.4 किलोग्राम सकल भार 4.75 किलोग्राम | ||
| आकार सेट करना | चालक 364 ((डब्ल्यू) * 80 ((डी) * 145 ((एच) ऑपरेटर 212 ((W) * 182 ((D) * 50 ((H) |
||
| पैकेज का आकार | 410 मिमी ((डब्ल्यू) * 340 ((डी) * 180 ((एच) | ||
आवेदन क्षेत्र:
SRT-7300+ असमानता और प्रोफाइल मापने वाला उपकरण नवीनतम आईएसओ अंतरराष्ट्रीय मानकों के अनुरूप एक उत्पाद है।यह भागों की सतह की गुणवत्ता का मूल्यांकन करने के लिए एक बहुउद्देश्यीय पोर्टेबल उपकरण है. इसमें कई राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुरूप कई मापदंड हैं। यह विभिन्न भागों की असमानता, लहर और मूल समोच्च का मूल्यांकन कर सकता है। यह विमान को माप सकता है,बेलनाकार और बेलनाकार सतहें, आंतरिक छेद सतह और असर raceway, आदि यह बड़े माप रेंज, स्थिर प्रदर्शन और उच्च परिशुद्धता की विशेषताओं है। यह उत्पादन साइट के लिए उपयुक्त है,वैज्ञानिक अनुसंधान प्रयोगशाला और उद्यम माप कक्षसंबंधित मापदंडों को चयनित माप स्थितियों के अनुसार गणना की जाती है, और माप परिणाम एलसीडी स्क्रीन पर संख्याओं और ग्राफिक्स के रूप में प्रदर्शित किए जा सकते हैं,या प्रिंटर के लिए आउटपुटएसआरटी-7300+ को कंप्यूटर से भी जोड़ा जा सकता है। कंप्यूटर विशेष विश्लेषण सॉफ्टवेयर सीधे माप ऑपरेशन को नियंत्रित कर सकता है और शक्तिशाली उन्नत विश्लेषण कार्य प्रदान कर सकता है।
उपकरण फिल्टर प्रोफाइल और प्रत्यक्ष प्रोफाइल पर पैरामीटर गणना करता है और सभी गणना GB / t3505-2009 (उत्पाद ज्यामितीय तकनीकी विनिर्देश (GPS),सतह संरचना, प्रोफाइल विधि, शब्द, परिभाषाएं और सतह संरचना पैरामीटर) ।
