टीजी-एम70 चुंबकीय क्रिम संक्षारण मोटाई माप प्रणाली

टीजी-एम70 चुंबकीय क्रिम संक्षारण मोटाई माप प्रणाली

1. विन्यास

2. संक्षिप्तपरिचय

यह प्रणालीयह दूरस्थ नियंत्रण प्रणाली के माध्यम से उच्च ऊंचाई दीवार मोटाई जंग का तेजी से पता लगाने का एहसास कर सकते हैं.

• दुर्लभ पृथ्वी उच्च शक्ति स्थायी चुंबक पहिया का उपयोग कर, यहां तक कि अगर वहाँ एक अप्रत्याशित बिजली की विफलता है, यह पता लगाया सतह से गिर नहीं होगा। यह क्षैतिज प्रदर्शन कर सकते हैं,लौहचुंबकीय घटकों की सतह पर ऊर्ध्वाधर और उलटा बहु-आवृत्ति आंदोलन.
• दीवार कटाव के खिलाफ तेजी से स्क्रीनिंग और स्थिति के लिए विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई जांच स्थापित करें
• मोटाई जंग का परीक्षण करने के लिए क्षेत्र की सटीक स्कैनिंग।
• ए स्कैन और बी स्कैन डिस्प्ले मिलान
• वीडियो कैमरा से लैस, समय पर निरीक्षण की जाने वाली सतह की वीडियो स्थिति का अवलोकन कर सकता है।
• स्कैनिंग दिशा को नियंत्रित करने के लिए रिमोट कंट्रोल सिस्टम, और यह स्कैनिंग दिशा पूर्व निर्धारित किया जा सकता है।

3. दो पहिया चुंबकीय क्रॉलर वर्ण

दो पहिया चुंबकीय क्रॉलर एक उन्नत उपकरण है जो विभिन्न प्रकार के विनाशकारी परीक्षण उपकरण ले जा सकता है। वर्तमान में,इसने पेट्रोकेमिकल्स जैसे कई क्षेत्रों में बड़ी संख्या में साइट पर निपटान का अनुभव संचित किया है।, पोत विशेष निरीक्षण, और विद्युत शक्ति. यह पाइप के तल में विद्युत चुम्बकीय अल्ट्रासाउंड ले जा सकते हैं, कोहनी या तीन लिंक और अन्य जंग,क्षरण अधिक गंभीर क्षेत्रों का निरीक्षण या बी स्कैनिंग मोटाई माप करने के लिए, उद्योग क्षेत्र कहा जाता पाइप जंग का पता लगाने के विशेषज्ञों

दोपहिया चुंबकीय क्रॉलर में निम्नलिखित विशेषताएं हैंः कॉम्पैक्ट संरचना, उच्च लचीलापन, चुंबकीय चूषण, उच्च नियंत्रण सटीकता, उन्नत पता लगाने की तकनीक, संगत वीडियो पता लगाने,और अद्वितीय जांच उठाने तंत्रपाइप, कंटेनर और प्लेटों के संक्षारण के स्वचालित पता लगाने के लिए

1) कॉम्पैक्ट संरचना और उच्च लचीलापन

कॉम्पैक्ट और उत्तम डिजाइन से यह विभिन्न प्रकार के लौहचुंबकीय पाइपों और पात्रों के लिए आसानी से संक्षारण का पता लगाने की अनुमति देता है।चुंबकीय गोलियाँ 350 मिमी (लंबाई) × 140 मिमी (चौड़ाई) × 130 मिमी (ऊंचाई) हैं और 5 से कम वजन का है.5 किलोग्राम. अद्वितीय दो पहिया संरचना कम से कम 100 मिमी के पाइप पर स्वतंत्र रूप से चलना संभव बनाती है.न्यूनतम मोड़ त्रिज्या 400 मिमी है और 100 मिमी की एक न्यूनतम झुकने त्रिज्या के साथ कोहनी आसानी से पारित किया जा सकता हैइसलिए दो पहिया चुंबकीय क्रॉलिंग आंदोलन और स्कैनिंग का दायरा बहुत बढ़ाया गया है।

2) चुंबकीय सक्शन सुपर

डिजाइन के संदर्भ में, चुंबकीय दुर्लभ पृथ्वी चुंबकों का उपयोग करता है चुंबकीय चढ़ाई के दो दौर में उच्च शक्ति वाले स्थायी चुंबक बनाने के लिए।वाहन के शरीर को पता लगाने वाली सतह से गिरने का खतरा नहीं हैइसलिए, दो पहिया चुंबकीय क्रॉलर सुरक्षित रूप से क्षैतिज, ऊर्ध्वाधर, और उलटा आसन स्कैनिंग कर सकते हैं। दो पहिया चुंबकीय क्रॉलर का अधिकतम ऊर्ध्वाधर भार 5 किलोग्राम है,जिसका अर्थ है कि यह 5 किलोग्राम वजन खींचते समय किसी भी ऊर्ध्वाधर आंदोलन को प्रभावित नहीं करेगा.

3) उच्च नियंत्रण सटीकता

दो पहिया चुंबकीय क्रॉलर गति 0-6m/मिनट है और एक स्थिर गति से आगे जा सकते हैं, सटीक एन्कोडर द्वारा पता लगाने के अंतराल की स्थापना का कार्य प्राप्त कर सकते हैं,उपयोगकर्ता की पता लगाने की जरूरतों को बेहतर ढंग से पूरा कर सकता हैउदाहरण के लिए, ग्राहक को कोहनी के पीछे के एक बिंदु पर हर 50 मिमी में एक अंतराल पहचान प्रक्रिया करने की आवश्यकता होती हैः नियंत्रक को प्रोग्राम किया जा सकता है,और दो पहिया चुंबकीय चढ़ाई संचालित किया जा सकता है और हर 50 मिमी का निरीक्षण कियापता लगाने की दक्षता और सटीकता में सुधार।

4) उन्नत पता लगाने की तकनीक

परंपरागत रूप से, पारंपरिक मोटाई माप में पिज़ोइलेक्ट्रिक मोटाई का प्रयोग किया जाता है,और यह कई क्षेत्रों में निरीक्षण कर्मियों के लिए अपनी पहचान की प्रक्रिया के संदर्भ में कुछ कठिनाई और ताकत लाता है।पीज़ोइलेक्ट्रिक अल्ट्रासोनिक मोटाई गेज की मैन्युअल निरीक्षण विधि के निम्नलिखित नुकसान हैंः (1) वर्कपीस की सतह पर पेंट परत या ऑक्साइड परत को पॉलिश करने की आवश्यकता है,और परीक्षण पूरा होने के बाद सतह को बहाल किया जाना चाहिए. दक्षता अत्यंत कम है; (2) पारंपरिक अल्ट्रासोनिक को एक युग्मन एजेंट के साथ लेपित किया जाना चाहिए, जो साइट की स्थितियों पर बहुत कठोर है।एक स्थिर प्लेटफार्म बनाया जाना चाहिए(4) उच्च तापमान पर प्रयोग के दौरान परीक्षण करना मुश्किल है।

उन्नत स्वचालित क्रॉलिंग (इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक) दीवार मोटाई संक्षारण पता लगाने की प्रणाली का उपयोग करके, उपरोक्त उबाऊ समस्याओं को हल किया जाएगा,और पता लगाने की सटीकता पारंपरिक पिज़ोइलेक्ट्रिक अल्ट्रासोनिक के साथ तुलनीय है................उच्च गति पाइप दीवार जंग तेजी से स्थिति स्क्रीनिंग और घने स्कैनिंग के सटीक माप प्राप्त करने के लिएयह पता लगाने की सटीकता सुनिश्चित करते हुए पता लगाने की दक्षता में काफी सुधार करता है और पता लगाने की लागत को कम करता है।

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) दो पहिया वाले चुंबकीय क्रॉलर को अपरिहार्य रूप से मैकेनिकल क्रियाओं का सामना करना पड़ता है जो संक्षारण बिंदु का पता लगाने या बी-स्कैन निरीक्षण करने के लिए जांच लिफ्ट की आवश्यकता होती है।बिंदु की मोटाई मापते समय, माप एक ही निर्दिष्ट बिंदु पर किया जाना चाहिए। प्रत्येक बिंदु का डेटा तब प्राप्त किया जाता है जब जांच सतह पर उतरती है। इसलिए,जांच के कार्य सबसे सटीक बिंदु प्राप्त करने के लिए उठाया जा सकता हैमोटाई का मान. मापा जाने वाली वस्तु पर बी-स्कैन करते समय, यद्यपि जांच सतह के निकट है, यदि वेल्ड की शेष ऊंचाई बड़ी है,जांच को उठाया जाना चाहिए और सवार किया जाना चाहिएइसलिए, जांच के उठाने और उतारने का कार्य भी बहुत महत्वपूर्ण है।

4. विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई माप इकाई

विद्युत चुम्बकीय अल्ट्रासोनिक ईएमएटी और पारंपरिक पिज़ोइलेक्ट्रिक अल्ट्रासाउंड अल्ट्रासाउंड की श्रेणी में आते हैं। उनका मुख्य अंतर ट्रांसड्यूसर के अंतर में निहित है।पीज़ोइलेक्ट्रिक अल्ट्रासोनिक ट्रांसड्यूसर अल्ट्रासोनिक तरंगों को उत्सर्जित करने और प्राप्त करने के लिए एक पीज़ोइलेक्ट्रिक वेफर के पीज़ोइलेक्ट्रिक प्रभाव पर निर्भर करते हैं, जबकि EMAT अल्ट्रासोनिक तरंगों को प्रसारित करने और प्राप्त करने के लिए विद्युत चुम्बकीय प्रभावों (चुंबकीय संकुचन बल, लोरेन्ज़ बल) पर निर्भर करते हैं,और इसकी ऊर्जा रूपांतरण त्वचा की परत में है सीधे काम के टुकड़े की सतह परपारंपरिक पिज़ोइलेक्ट्रिक अल्ट्रासोनिक परीक्षण में वर्कपीस की सतह की समाप्ति पर उच्च आवश्यकता होती है।विद्युत चुम्बकीय अल्ट्रासोनिक परीक्षण के लिए काम के टुकड़े की सतह पर एक कम आवश्यकता है, जिससे वर्कपीस की सतह पर पेंट, कोटिंग और असमानता हो सकती है। पारंपरिक अल्ट्रासाउंड के सापेक्ष। विद्युत चुम्बकीय अल्ट्रासाउंड के निम्नलिखित फायदे हैं

• संपर्क रहित पता लगाने, कोई युग्मन एजेंट नहीं (लगभग 4 मिमी तक उठाना)
• सतह के लिए आवश्यकताएं उच्च नहीं हैं, सतह मोटापा का पता लगाया जा सकता है, ऑक्साइड पैमाने, कोटिंग, कोटिंग और अन्य workpieces
• त्वरित पता लगाना

पिज़ोइलेक्ट्रिक अल्ट्रासोनिक ईएमएटी

क्रिस्टल चुंबक

युग्मन एजेंट विद्युत चुम्बकीय कॉइल

कंपन एडी करंट चुंबकीय क्षेत्र

अल्ट्रासोनिक अल्ट्रासोनिक

ईएमएटी

पारंपरिक पिज़ोइलेक्ट्रिक अल्ट्रासोनिक तकनीक EMAT तकनीक

विशेष रूप से उच्च गति, ऑनलाइन और स्वचालित पहचान के लिए सूट

विशेष रूप से उच्च तापमान वातावरण के लिए सूट

उच्च गति और उच्च तापमान के वातावरण में पारंपरिक पिज़ोइलेक्ट्रिक अल्ट्रासोनिक प्रौद्योगिकी और EMAT प्रौद्योगिकी की तकनीकी तुलना।

ईएमएटी तकनीक का उपयोग विभिन्न फोर्जिंग, स्टील की छड़ें, स्टील की प्लेटों के मैन्युअल, अर्ध-स्वचालित और पूर्ण स्वचालित ऑन-लाइन विनाशकारी परीक्षण में किया गया है।और स्टील पाइप (समुद्र रहित स्टील पाइप सहित), तेल के ढक्कन, वेल्डेड पाइप आदि) कमरे के तापमान और उच्च तापमान पर।

5. कार्यात्मक विशेषताएं

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• कोई सतह चमकाने, जंग रोधी कोटिंग और तैरते हुए जंग में प्रवेश नहीं किया जा सकता है, और कोई युग्मन एजेंट की आवश्यकता नहीं है।
• ★ मोटाई मापने से 4 मिमी तक की मोटी सतह जंग, पेंट, जंग और अन्य कोटिंग्स में प्रवेश कर सकती है,उपकरण द्वारा प्रदर्शित धातु वस्तुओं की मोटाई को कोटिंग मोटाई की गणना को ध्यान में रखने की आवश्यकता नहीं है.
• ★नॉन-परपेंडिक्युलरिटी (परीक्षण के अधीन वस्तु के सापेक्ष ट्रांसड्यूसर/सोंड की सामान्यता) ±25 तक^o, जांच के स्थान के बाद कम ऊर्ध्वाधरता
• ★सोनड इलेक्ट्रिक लिफ्टिंग तंत्र के साथ, जब वेल्ड और उभार जैसे बाधाओं को पार करते हैं, तो जांच को उठाया जा सकता है, जिससे वह
• मैं वापस आ गया।
• मोटाई माप के परिणाम डिजिटल मूल्य के रूप में, ए-स्कैन के रूप में, समय-आधारित बी-स्कैन छवि के रूप में, और दूरी-आधारित (एन्कोडर) बी-स्कैन छवि के रूप में प्रदर्शित किए जा सकते हैं।
• ★विशेषज्ञ बुद्धिमत्ता एल्गोरिथ्म का उपयोग करते हुए, मोटाई मापने के तीन मोड हैंः स्वचालित मोड, एकल गेट मैनुअल मोड (एकल शिखर विधि माप),और डबल गेट मैनुअल मोड (पीक-पीक विधि माप)यह मानवीय कारकों के प्रभाव को बहुत कम करता है और संचालन चरणों को सरल बनाता है।
• बुनियादी सामग्री के कतरनी तरंग गति के अंतर्निहित डेटाबेस, और कतरनी तरंग गति मूल्य अनुकूलित कर सकते हैं
• डेटा के विश्लेषण और प्रसंस्करण को सुविधाजनक बनाने के लिए निरीक्षण रिकॉर्ड सूची और मोटाई मान सूची सीधे जारी करें।

6. तकनीकी मापदंड

• ★डिटेक्शन कंट्रोल केबल:25 मीटर
• ★ऑब्जेक्ट की सतह पर वक्रता का न्यूनतम त्रिज्या मापा जाता हैः अनुदैर्ध्य अक्ष≥50mm और परिधि≥125mm
• मोटाई का माप:सटीकता 0.04 मिमी, रेंज 2~120 मिमी (स्टील)
• ★काम की दूरी / उठानाः ≤4 मिमी
• ★माप गैर लंबवतता (परीक्षण के अधीन वस्तु के सापेक्ष ट्रांसड्यूसर/सॉन्ड के लिए सामान्य): ± 25^o
• उत्तेजना की आवृत्ति: 3.0~5.0MHz,मापने की गतिः 16~1 बार/सेकंड
• ध्वनि गति सीमाः1000~9999 m/s, समायोजन वृद्धिः 1 m/s
• गेट फ़ंक्शनः स्वचालित गेट, मैनुअल सिंगल गेट, मैनुअल डबल गेट
• ★वीडियो निगरानीः दोनों सामने और पीछे दृष्टि दोहरी कैमरे, गतिशील और स्थैतिक पिक्सेल 3 मिलियन / 2304 × 1296.
• सामान्य तापमान चुंबकीय जांचः कमजोर या कम स्थायी चुंबक, चुंबकीय चूषण≤15N, गोल Φ30× ऊँचाई 44mm, वजन≤80g
• ★क्रॉल डिवाइस शरीर का आकार और वजन (लगभग): L380×W130×H120mm,6kg
• कार्य तापमान:-10~+50°C

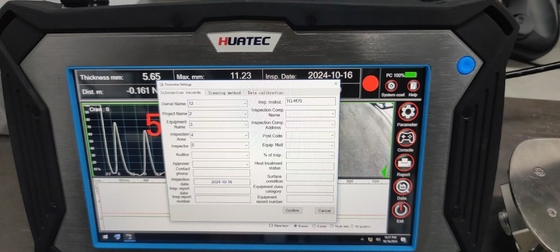

7. माप विश्लेषण सॉफ्टवेयर

• मोटाई का एक साथ प्रदर्शन, ए, बी स्कैन परिणाम
• प्रत्यक्ष रूप से जारी किया गया परीक्षण रिकॉर्ड, ★ डेटा विश्लेषण और प्रसंस्करण को सुविधाजनक बनाने के लिए मोटाई मूल्य सूची
• ★Win7/10 (32/64 बिट) ऑपरेटिंग सिस्टम के साथ संगत

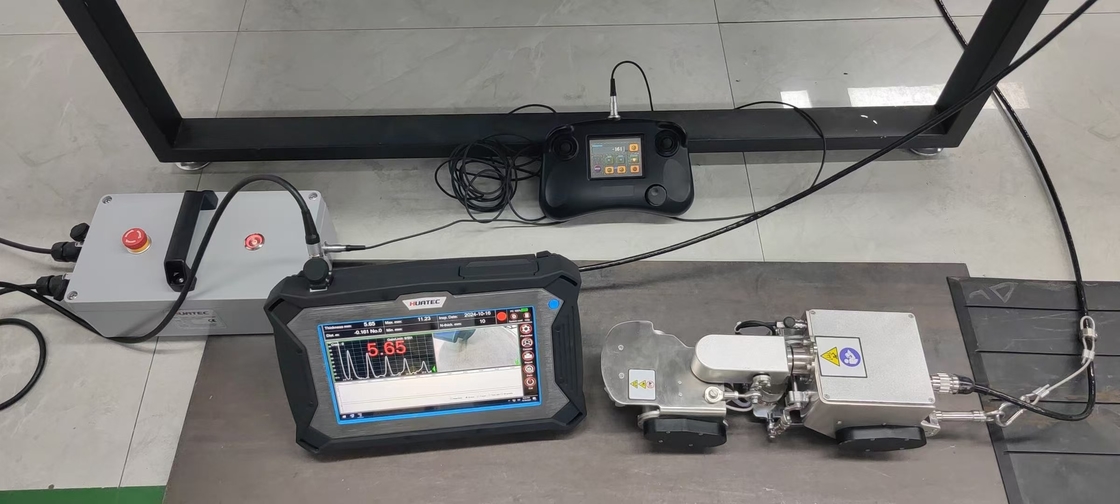

8. पैकिंग सूची

• परीक्षण मेजबान/ऊपरी कंप्यूटर1 सेट
• HUATEC TG-M70 दो पहिया चुंबकीय क्रॉलर (वीडियो और मोटाई माप मॉड्यूल शामिल) 1 सेट
• बिजली आपूर्ति और नियंत्रण बॉक्स1 टुकड़ा
• नियंत्रण हैंडल1 टुकड़ा
• परीक्षण नियंत्रण केबल1 सेट
• मानक परीक्षण ब्लॉक (कार्बन स्टील परिपत्रΦ30 × मोटाई 10 मिमी) 1 टुकड़ा
• शॉक प्रूफ शिपिंग केस 1 टुकड़ा
• सुरक्षा रस्सी गिरने से रोकथाम1 टुकड़ा (वैकल्पिक)
