उत्पाद विवरण:
|
| बैंडविड्थ: | 2.5 मेगाहर्ट्ज ~ 6 मेगाहर्ट्ज | संचारित: | ±600V_400Hz_125ns |
|---|---|---|---|
| लाभ: | स्वचालित 0 ~ 96dB, चरण 1dB | माप की सटीकता: | ± 0.01 मिमी |
| प्रभावी सीमा: | 0.75～1280 मिमी | ध्वनि वेग सीमा: | 400～9999 मी/से |
| उठाने की दूरी: | 5 मिमी (एल्यूमीनियम), 4 मिमी (कार्बन स्टील), 3 मिमी (स्टेनलेस स्टील) | मापन मोड: | एकल गूंज (आई-ई), डबल गूंज (ई-ई) |
| संचार: | आरएस-485 या यूएसबी2.0 | प्रदर्शन स्क्रीन: | 1.47 इंच 320× 172 आईपीएस_एलसीडी |
| प्रमुखता देना: | संपर्क रहित अल्ट्रासोनिक मोटाई गेज,इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक मोटाई गेज |
||

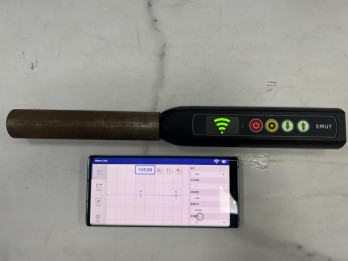

टीजी-14 संपर्क रहित टैबलेट कंप्यूटर एक स्कैन बी स्कैन विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज
टीजी-14+ विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज एक अति-छोटा है,गैर संपर्क मोटाई मापने वाला उपकरण जिसे कोई ध्वनिक युग्मन की आवश्यकता नहीं है और धातु या चुंबकीय प्रवाहकीय सामग्री की मोटाई को माप सकता है.
बुनियादी मापदंडः
| नमूनाकरण | 80MSPS |
| बैंडविड्थ | 2.5 मेगाहर्ट्ज ∙6 मेगाहर्ट्ज |
| प्रसारित करना | ±600V_400Hz_125ns |
| लाभ | स्वचालित 0 ~ 96dB, कदम 1dB |
| माप की सटीकता | ±0.01 मिमी |
| ध्वनि वेग सीमा | 400 ₹9999 मी/सेकंड |
| प्रभावी सीमा | 0.75~1280 मिमी |
| औसत ग्रेड | L,M,H तीसरा गियर समायोज्य |
| उठाने की दूरी | 5 मिमी ((एल्यूमीनियम), 4 मिमी ((कार्बन स्टील), 3 मिमी ((स्टेनलेस स्टील) |
| माप सीमा | कार्बन इस्पात को मापने के लिए 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| मापने का प्रकार | एल्यूमीनियम, तांबा, लोहा, कार्बन स्टील, कास्ट स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील, टाइटेनियम मिश्र धातु और अन्य धातु सामग्री |
| मापने का चैनल | 2* पतला टुकड़ा, सामान्य प्रयोजन, बार |
| माप मोड | एकल गूंज (आई-ई), डबल गूंज (ई-ई) |
| खोज पैटर्न | सीमा - सीमा, शिखर - शिखर, शिखर - सीमा |
| सहायक कार्य | ऑटो फ्रीज, ऑटो लाभ, ऑटो स्लीप, ए-स्कैन वेवफॉर्म डिस्प्ले, वाई-फाई कनेक्टेड फोन |
| सुधार कार्य | गेट ऊंचाई समायोजन, देरी रिक्त समायोजन, मैनुअल लाभ समायोजन, ध्वनि गति कैलिब्रेशन, उच्च तापमान मुआवजा |
| संचार | RS-485 या USB2.0 |
| रिचार्जर | 5V2A, मानक प्रकार-सी इंटरफ़ेस |
| डिस्प्ले स्क्रीन | 1.47 INCH 320×172 IPS_LCD |
| शरीर का आकार | 178.4 मिमी × 42 मिमी × 32 मिमी |
| बैटरी जीवन | 3.7V 3400mAh लिथियम बैटरी 6 घंटे के लिए |
| वजन | एक धातु खोलः 358g बी इंजेक्शन खोलः 255g सी इंजेक्शन + त्वरित असेंबलिंगः 289g |
मानक विन्यास
| सीरियल नंबर | नाम | मात्रा | चिह्नित करना |
| 1 | मेजबान मशीन | 1 | |
| 2 | सामान्य तापमान जांच | 1 | 4MHz, 42mm*32mm |
| 3 | चार्जिंग केबल | 1 | |
| 4 | चार्जिंग प्लग | 1 | |
| 5 | मैनुअल | 1 | |
| 6 | लोहे के आधार पर परीक्षण ब्लॉक | 1 | |
| 7 | एल्यूमीनियम आधार परीक्षण ब्लॉक | 1 | |
| 8 | पैकिंग बॉक्स | 1 |
वैकल्पिक आइटम (आवश्यकता के अनुसार आदेश दिया जा सकता है, मानक विन्यास में शामिल नहीं है)
| एस.एन. | नाम | मात्रा | चिह्नित करना |
| 1 | उच्च तापमान जांच | 1 | 4MHz,Φ33mm*40mm |
| 2 | छोटे व्यास का सामान्य तापमान जांच | 1 | 4MHz,Φ13mm*36mm |
| 3 | बड़े व्यास का सामान्य तापमान जांच | 1 | 4MHz,Φ40mm*60mm |
| 4 | मोबाइल फोन | 1 | एंड्रॉइड और हार्मोनीओएस का समर्थन करने वाले फोन |
| 5 | पैड | 1 | एंड्रॉयड, HarmonyOS पैड का समर्थन करें |
| 6 | घड़ी | 1 | एंड्रॉइड और हार्मोनीओएस का समर्थन करने वाली घड़ी |
| 7 | ऊपरी कंप्यूटर सॉफ्टवेयर | 1 | एपीपी सॉफ्टवेयर |
उपकरण की विशेषताएं
छोटा आकार, ले जाने में आसान
l काम के टुकड़े की सतह की आवश्यकताएं उच्च नहीं हैं, बिना पीसने के उपचार के असमान सतह, गैर-संपर्क माप प्राप्त कर सकती है
यह कोटिंग के प्रति संवेदनशील नहीं है और इसका उपयोग कोटेड भागों की मोटाई को मापने के लिए किया जा सकता है
l ध्वनिक युग्मक के बिना, उच्च तापमान पर काम करने वाले टुकड़े की मोटाई माप प्राप्त की जा सकती है, और तापमान मुआवजा किया जा सकता है
सामान्य विशेषताएं:

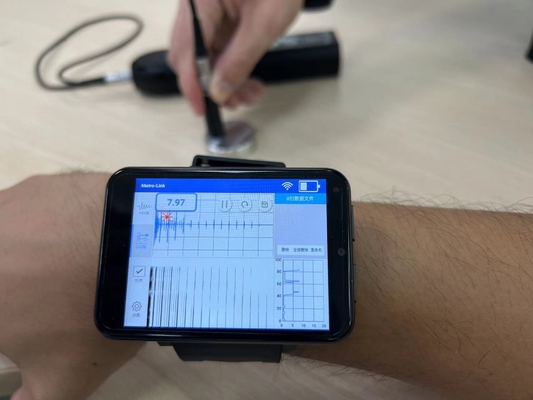

A. उपकरण में एक मेजबान और एक मोबाइल फोन होता है, जो वाई-फाई के माध्यम से वायरलेस रूप से जुड़े होते हैं
बी, उपकरण विद्युत चुम्बकीय अल्ट्रासाउंड के सिद्धांत को अपनाता है, निरीक्षण प्रक्रिया को वर्कपीस की सतह को पॉलिश करने की आवश्यकता नहीं है, कोई युग्मन एजेंट की आवश्यकता नहीं है
सी, जांच और मेजबान एकीकृत कर रहे हैं, जांच बदला जा सकता है
डी, मोबाइल फोन, टैबलेट कंप्यूटर से कनेक्ट किया गया A स्कैन के बाद, बी स्कैन दो कार्य
ई, विन्यास योग्य जांच प्रकारः जांच (≤80°C, अल्पकालिक माप), उच्च तापमान जांच (≤800°C, अल्पकालिक माप)
F, कॉन्फ़िगर योग्य उच्च तापमान हैंडलः लघु हैंडल (350°C तक की निरीक्षण आवश्यकताओं को पूरा करने के लिए, अल्पकालिक माप), लंबी हैंडल (800°C तक की निरीक्षण आवश्यकताओं को पूरा करने के लिए,अल्पकालिक माप)
