उत्पाद विवरण:
|
| एक्स अक्ष स्लाइडिंग रैखिक गाइड रेल: | ≤0.5μm /80mm | एक्स-अक्ष स्थिति ग्रेटिंग रूलर: | 0.1μm |
|---|---|---|---|
| रैखिक सटीकता: | ≤±(1.5+|0.2H|)μm | वृत्ताकार चाप: | ≤±(2＋R/8）μm |
| सीधा: | ≤0.8μm/100mm | नमूना लंबाई-एल: | 0.08、0.25、0.8、2.5、8（मिमी） |
| संकेत त्रुटि: | ± 5% | संकेत की पुनरावृत्ति: | 2% |
| प्रमुखता देना: | एकीकृत परीक्षण मशीन मोटाई समोच्च ग्राफ,लहरता प्रोफाइलोमीटर मोटाई समोच्च ग्राफ,असमानता समोच्च ग्राफ |
||

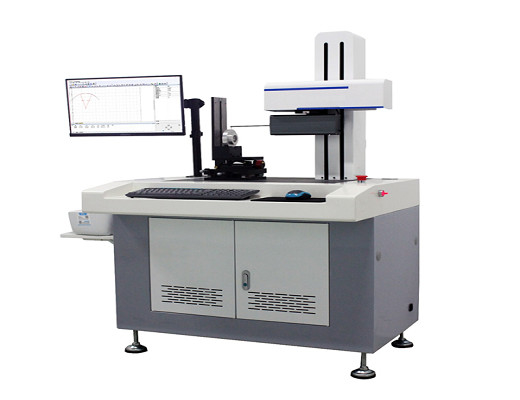

एसआरटी-7150 सतह मोटाई समोच्च ग्राफ तरंगों का आकार प्रोफाइलोमीटर एकीकृत परीक्षण मशीन
एसआरटी-7150 एक एकीकृत मापने वाली मशीन उपकरण है जो सतह की रफ़्तार और समोच्च माप के लिए है।
विभिन्न वर्कपीस की सतह की मोटाई और प्रोफाइल को उच्च परिशुद्धता ग्रिटिंग माप प्रणाली, उच्च परिशुद्धता पीस गाइड रेल,उच्च प्रदर्शन गैर संपर्क रैखिक मोटर, उच्च प्रदर्शन असमानता माप मॉड्यूल, उच्च प्रदर्शन कंप्यूटर नियंत्रण प्रणाली प्रौद्योगिकी और सही बहुआयामी सॉफ्टवेयर।
यह उपकरण विभिन्न यांत्रिक भागों के विभिन्न मापदंडों को माप सकता है, जैसे कि समतल रेखा और क्रॉस सेक्शन प्रोफाइल मापदंड, सतह तरंगशीलता मापदंड, खुरदरापन मापदंड आदि।
यह सीधापन, झुकाव, कोण प्रसंस्करण, सर्कल प्रसंस्करण (सीधे रेखा से स्पर्श रेखा तक की दूरी, सर्कल केंद्र से सर्कल केंद्र तक की दूरी, चाप की त्रिज्या,चौराहे के बिंदु से वृत्त के केंद्र तक की दूरी, वृत्त के केंद्र से सीधे रेखा तक की दूरी ), बिंदु रेखा प्रसंस्करण (खंडन बिंदु से सीधे रेखा तक की दूरी, खंडन बिंदु से वृत्त के केंद्र तक की दूरी,दो सीधी रेखाओं का चौराहा, चौराहे के बिंदु से चौराहे के बिंदु तक की दूरी ), लघुगणकीय वक्र, खाई की चौड़ाई, खाई की गहराई, खाई के किनारे की दूरी, खाई के केंद्र की दूरी, झुकाव, क्षैतिज दूरी,विभिन्न भागों की ऊर्ध्वाधर दूरी और अन्य आकार मापदंड.
यह असर उद्योग, यांत्रिक प्रसंस्करण, ऑटोमोबाइल, मोटरसाइकिल, सटीक हार्डवेयर, सटीक उपकरण, मोल्ड, उपकरण, ऑप्टिकल घटक और अन्य उद्योगों के लिए उपयुक्त है।
तकनीकी मापदंडः
| परियोजना मॉडल | SRT-7150 | |
|
एक्स अक्ष स्लाइडिंग रैखिक गाइड रेल |
गति की सटीकता | ≤0.5μm /80mm |
|
एक्स-अक्ष स्थिति ग्रिटिंग रूलर |
संकल्प |
0.1μm
|
| उत्पादन का स्थान | चीन | |
| डाटा सेंसर | संकल्प | 0.02μm |
| उत्पादन का स्थान | विदेश में आयातित | |
| सिस्टम संकल्प | 65536:1 | |
| रैखिक सटीकता | ≤±(1.5+ से 0.2H तक) μm | |
| परिपत्र धनुष | ≤±(2+R/8) μm | |
| कोण | ≤±2′ | |
| सीधापन | ≤0.8μm/100mm | |
| असमानता माप | ||
| माप सीमा | एक्स-अक्ष | रा:0.01 - 10μm |
| Z1 अक्ष | ± 500μm | |
| मूल्यांकन मापदंड |
असमानता मूल्यांकन मापदंडःRa,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq तथा Rmr ((c); रिपल डिग्री मूल्यांकन मापदंडःWa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c); मूल समोच्च मूल्यांकन मापदंडःPa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c) |
|
| नमूना लेने की लंबाई-L | 0.08,0.25,0.8,2.5,8 ((मिमी); | |
| मूल्यांकन की अवधि | GB / T10610-2009 मानक कार्यान्वयन के अनुसार | |
| संकेत त्रुटि | ± 5% | |
| संकेत की पुनरावृत्ति | 2% | |
| पीरोफाइल माप | ||
| माप सीमा | एक्स-अक्ष | ≤150 मिमी |
| Z-अक्ष | ≤ 300 मिमी ((उपयोगकर्ता की जरूरतों के अनुसार समायोजित किया जा सकता है) | |
| Z1 | ≤40 मिमी | |
| तालिका की गति | 0.05-0.8mm/s (चार गियर, स्वचालित गति विनियमन) | |
| कार्य वातावरण |
काम करने का तापमानः 10°C-30°C ((सामान्य तापमान) आर्द्रता 20-80% आरएच कोई स्पष्ट कंपन स्रोत नहीं |
|
| आवश्यक बिजली आपूर्ति | 220V 50Hz 0.5Kw व्यक्तिगत ग्राउंड वायर | |
| उपकरण का आकार (लंबाई × चौड़ाई × ऊंचाई) | 980×740×1500 मिमी | |
| उपकरण का भार | लगभग 120 किलो | |
|
भाग का नाम
|
परियोजना का नाम |
| यांत्रिक भाग | होस्ट इंस्ट्रूमेंट फ्रेम x1 |
| संगमरमर की कार्य तालिका x1 | |
| सार्वभौमिक परिशुद्धता समायोजन तालिका x1 | |
| स्तंभ प्रणाली x1 | |
| क्षैतिज मार्गदर्शक रेल चलाने वाला उपकरण x1 | |
| विद्युत भाग | विद्युत नियंत्रण प्रणाली x1 |
| रैखिक ग्रिड x1 | |
| प्रेरण सेंसर x1 | |
| कंप्यूटर x1 | |
| एचपी इंकजेट प्रिंटर x1 | |
| विशेष माप सॉफ्टवेयर x1 | |
|
मानक भाग
|
मानक आकार की गेंद x1 |
| उच्च मानक ब्लॉक x2 | |
| कठोरता उपकरण मानक ब्लॉक x1 | |
| सुई |
जांच और मापने की सुई x4 |
| अन्य | मानक टूलबॉक्स x1 |
