उत्पाद विवरण:
|
| पल्स पुनरावृत्ति आवृत्ति: | 30-3000हर्ट्ज | सुलझाने की शक्ति: | > 40dB (5P14) |
|---|---|---|---|
| रैखिकता: क्षैतिज: | +/-0.2% एफएसडब्ल्यू, लंबवत: 2.5% एफएसएच, एम्पलीफायर सटीकता +/-1 डीबी। | अस्वीकार (दमन): | 0 से 80% पूर्ण स्क्रीन ऊंचाई |
| रेंज: | 0-25000 मिमी, स्टील वेग पर | सामग्री वेग: | 100 ~ 20000 मी / एस |
| संवेदनशीलता छूटना: | >62dB | गतिशील सीमा: | ≥38 डीबी |
| प्रमुखता देना: | HUATEC अल्ट्रासोनिक दोष डिटेक्टर,रंग Bscan अल्ट्रासोनिक दोष डिटेक्टर,AWS अल्ट्रासोनिक दोष डिटेक्टर |
||
| तकनीकी मापदंड | मूल्य |
|---|---|
| पल्स पुनरावृत्ति आवृत्ति | 30-3000 हर्ट्ज |
| संवेदनशीलता के अवशेष | >62dB |
| गतिशील सीमा | ≥38dB |
| रैखिकता | क्षैतिजः +/-0.2% FSW, ऊर्ध्वाधरः 2.5% FSH, एम्पलीफायर सटीकता +/-1 DB |
| सामग्री का वेग | 100-2000 मीटर/सेकंड |
| समाधान करने की शक्ति | >40dB (5P14) |
| अस्वीकार करना (हटाना) | 0 से 80% पूर्ण स्क्रीन ऊंचाई |
| रेंज | 0-25000 मिमी, इस्पात गति पर |
★संदर्भ के कैलिब्रेशन, वक्र बनाने और अन्य संचालन पूरी प्रक्रिया में संवाद बॉक्स द्वारा संकेत दिया जाता है, मैनुअल पढ़ने के लिए कोई जरूरत नहीं है
★ सभी उपकरण शामिल हैं जो आपको चाहिएः DAC, AVG, रंग Bscan, AWS, आदि
★पल्स पुनरावृत्ति आवृत्तिः 30-3000 हर्ट्ज, सटीक समायोजन, उच्च गति स्कैनिंग, कभी भी खोने का पता लगाने
★ उच्च संकेत शोर अनुपात, स्पष्ट और स्थिर गूंज, विरोधी शोर डिजाइन, कठिन कामकाजी परिस्थितियों के लिए एकदम सही
★ 10-अंकीय एडी, उच्च गति नमूनाकरण सभी विवरणों के साथ बेहतर गूंज आरेख की ओर जाता है। संवेदनशील और छोटे दोषों को भी पता लगा सकता है
★ क्रिस्टल स्पष्ट सच्चे रंग का डिस्प्ले। उपयोगी यूजर इंटरफेस ऑपरेशन को बहुत आसान बनाता है।
★ उच्च गति वास्तविक समय दोष का पता लगाने वीडियो रिकॉर्डिंग. असीमित यूएसबी डेटा भंडारण.
★ नीले दांत कनेक्शन, मोबाइल एपीपी साइट पर दोष का पता लगाने रिपोर्ट उत्पन्न करता है और मुद्रण का एहसास होता है

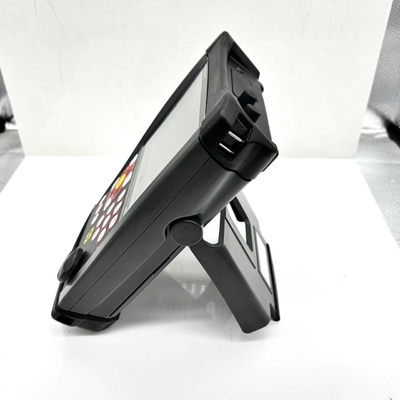

★ IP65 मानक। मिश्र धातु + सिलिका जेल केस, पानी और धूल का सबूत, ठोस और हमेशा के लिए रहता है। डम्पिंग समर्थन इसे किसी भी कोण में खड़ा करता है।
★ एक बार चार्ज करने पर बैटरी 15 घंटे तक चलती है। प्रत्येक बैटरी का अपना चार्जिंग कंट्रोल होता है इसलिए दो बैटरी के साथ यह चौबीसों घंटे काम कर सकती है।
विनिर्देश
रेंजः0-25000 मिमी, स्टील गति पर
सामग्री गतिः100 ₹20000m/s
पल्स पुनरावृत्ति आवृत्ति:30-3000 हर्ट्ज
गतिशील सीमाः≥38dB
रैखिकताः क्षैतिजः +/-0.2% FSW, ऊर्ध्वाधरः 2.5% FSH, एम्पलीफायर सटीकता +/-1 dB.
रिज़ॉल्यूशन पावरः>40dB (5P14)
संवेदनशीलता शेषः> 62dB
अस्वीकृति (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई
500 स्वतंत्र सेटअप, किसी भी मानदंड को स्वतंत्र रूप से इनपुट किया जा सकता है, हम परीक्षण ब्लॉक के बिना दृश्य में काम कर सकते हैं;
1000 ए ग्राफ की बड़ी स्मृति
परीक्षण मोडः पल्स इको, दोहरे तत्व और थ्रू-ट्रांसमिशन
जांच के प्रकार: एकल सीधी, एकल कोण, दोहरी सीधी, दोहरी कोण, पार, रेंगने, सतह
गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट
इंच या मिलीमीटर
बिजली की आवश्यकताएंः एसी मेन 100-240 वीएसी, 50-60 हर्ट्ज
डिस्प्ले देरीः -20 से 3400 μs
जांच देरी/शून्य ऑफसेटः 0 से 99.99μs
आंतरिक रिचार्जेबल लिथियम आयन बैटरी पैक 8.000 mAh पर 7.2V रेटेड
प्रदर्शन चमक के आधार पर 15 घंटे का नाममात्र संचालन समय
4 घंटे का सामान्य रिचार्ज समय
H×W×D(मिमी): 260×175×60 (मिमी)
वजनः1.2 किलोग्राम
ऑपरेटिंग तापमानः -10°C से 50°C
भंडारण तापमानः -30°C से 50°C
पल्स ऊर्जाः 200V, 300V, 400V, 500V चयन योग्य
सुधारः सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ प्रणाली
बैंडविड्थ (एम्पलीफायर बैंडपास): 0.2 से 20 मेगाहर्ट्ज
गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट
संवेदनशीलताः 120 डीबी अधिकतम चयन योग्य संकल्प 0 में।1, 1.0, 2.0, 6.0 डीबी
ट्रांसड्यूसर कनेक्शनः BNC या LEMO
कार्य
स्वचालित प्रदर्शन सटीक दोष स्थान ((गहराई d,स्तर p,दूरी s,विस्तार,sz dB,ф) ।
दोष का आकारः AVG/AVG या DAC का उपयोग करके दोष का स्वचालित आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग की गति।
ट्रांसड्यूसर का स्वचालित कैलिब्रेशन शून्य बिंदु, कोण, सामने के किनारे और सामग्री गति।
इको का मूल्यांकन करने के लिए डीएसी और एवीजी का उपयोग करना और उपयोग करना सुविधाजनक है, वक्र को संशोधित और क्षतिपूर्ति की जा सकती है।
मेमोरी डिस्क को जोड़कर, यूनिट को असीमित मेमोरी मिल सकती है।
परीक्षण प्रक्रिया का वीडियो स्वचालित रूप से बनाएं और खेलें; यू डिस्क का उपयोग करें, वीडियो की लंबाई असीमित है।
रंग बी स्कैन.
इकाई में 13 अंतर्निहित अंतरराष्ट्रीय मानक हैं।
साइट पर पता लगाने की रिपोर्ट उत्पन्न करने और प्रिंट करने के लिए मोबाइल डिवाइस के लिए नीले दांत कनेक्शन।1.
घुमावदार सतह सुधार सुविधा
दरार ऊंचाई माप कार्य।
आवर्धक द्वारः पूरे स्क्रीन चौड़ाई पर गेट रेंज का प्रसार।
स्वतः लाभ समारोह।
लिफाफाः 60 हर्ट्ज अद्यतन दर पर लाइव ए-स्कैन और ए-स्कैन डिस्प्ले के लिफाफे का एक साथ प्रदर्शन।
पीक होल्डः परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक तरंगों की तुलना लाइव ए-स्कैन से करें।
स्कैन फ्रीजः डिस्प्ले फ्रीज में तरंगरूप और ध्वनि पथ डेटा होता है।
अलार्म: बीप और एलईडी।
वास्तविक समय घड़ी.
प्रतिध्वनि भरें.
कब्जा निशान.
गेट के भीतर इको रंग.
मानक पैकेज

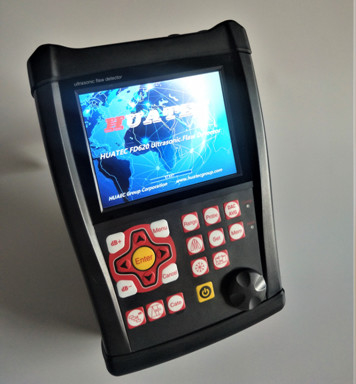

पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर FD620 1
सीधे बीम ट्रांसड्यूसर (4 MHz, Φ10) 1
कोण बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी×9 मिमी, 60°) 1
कनेक्ट ट्रांसड्यूसर के लिए केबल (BNC-LEMO 00,या वैकल्पिक LEMO 01-LEMO 00) 1
रिचार्जेबल लिथियम आयन बैटरी पैकेज, 8 एम्पियर 1 घंटा
विद्युत आपूर्ति/चार्जर इकाई 1
अंग्रेजी में संचालन पुस्तिका 1
एप्लिकेशन सॉफ्टवेयर 1
पट्टा 1
