प्रवेश ब्लॉक PSM-5 NDT पैनल कैलिब्रेशन ब्लॉक

प्रवेश ब्लॉक PSM-5 NDT पैनल कैलिब्रेशन ब्लॉक

प्रवेश ब्लॉक PSM-5: MIL-STD-6866 ASTME-1417

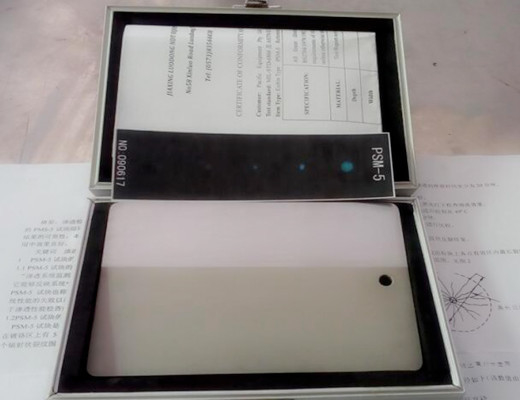

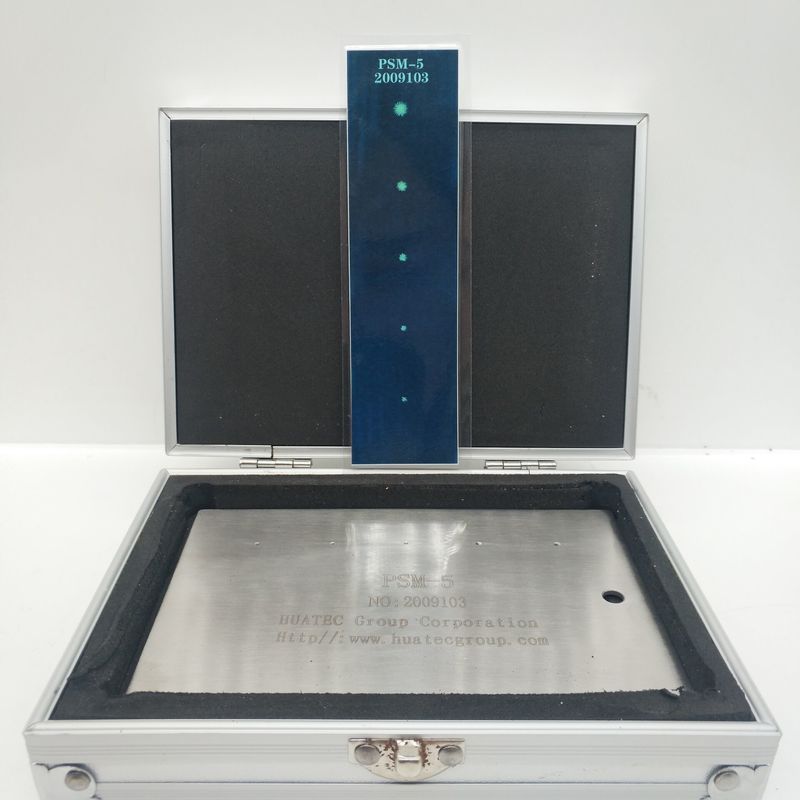

प्रवेश करने वाली प्रणाली मॉनिटर पैनल,एक स्टेनलेस स्टील का पैनल, 0.090 इंच मोटा और 4 x 6 इंच मापता है। पैनल के एक पक्ष की लंबाई पर एक क्रोम लेपित पट्टी चलती है।पांच दरार केंद्रों परिमाण के क्रम में क्रोम चढ़ाना में समान रूप से दूर हैं; सबसे बड़ा कम संवेदनशीलता वाले प्रवेशकों के साथ आसानी से दिखाई देता है, जबकि सबसे छोटा उच्च संवेदनशीलता वाले सामग्रियों के साथ भी अवलोकन करना मुश्किल है।क्रोम लेपित अनुभाग के समीप "मध्यम असमानता" का एक ग्रेट ब्लास्ट क्षेत्र है, प्रवेशशील धोने की विशेषताओं का आकलन करने के लिए।

• पीएसएम-5 पैनल दो संस्करणों में आता है। दोनों संस्करण विनिर्देशों के अनुसार निर्मित होते हैंः
  • ग्रिट ब्लास्ट टाइप- एक क्रोम स्ट्रिप है जिसे सतह को मोटा करने के लिए हल्के से ग्राइंड ब्लास्ट किया गया है।
  • चिकनी टाइप- दूसरे संस्करण की क्रोमयुक्त पट्टी को ग्रिट ब्लास्ट नहीं किया गया है।
• पीएसएम-5 पैनल प्रसंस्करण दैनिक प्रणाली जांच के लिए एमआईएल-एसटीडी-6866 और एएसटीएम ई-1417 आवश्यकताओं को पूरा करता है।

पीएसएम-5 परीक्षण ब्लॉक का प्रयोग

"प्रवेश प्रणाली निगरानी परीक्षण ब्लॉक" तरल प्रवेश निरीक्षण प्रणाली के निरंतर प्रदर्शन को जल्दी से निर्धारित करने के लिए एक विधि प्रदान कर सकता है,जो प्रणाली के विभिन्न कारकों को प्रतिबिंबित कर सकता है. ️ रासायनिक एजेंट, सफाई एजेंट, सुखाने के बक्से और विकास एजेंट सामान्य हैं या नहीं। पीएसएम-5 परीक्षण ब्लॉक, जिसे ज्ञात दोष मानक ब्लॉक के रूप में भी जाना जाता है,प्रत्येक कारक के अचानक प्रदर्शन हानि का खुलासा कर सकते हैं, इस प्रकार त्रुटि और चूक से बचने के लिए सिस्टम प्रदर्शन की विफलता के लिए ऑपरेटर को सचेत करना।पीएसएम-5 परीक्षण ब्लॉक एमआईएल-एसटीडी-6866 और एएसटीएम ई1417 की आवश्यकताओं को पूरा करने के लिए प्रवेश निरीक्षण के लिए सबसे व्यावहारिक उपकरण है, और यह P&WA TAM146040 की आवश्यकताओं को भी पूरा करता है।

पीएसएम-5 परीक्षण ब्लॉक का आकार और संरचना

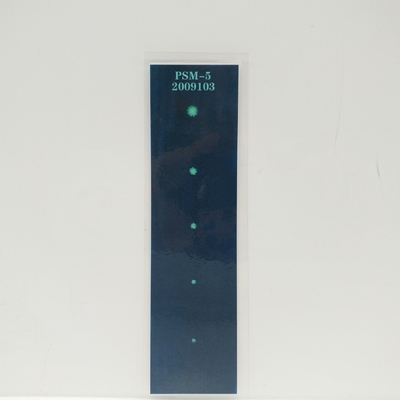

पीएसएम-5 परीक्षण ब्लॉक पीएंडडब्ल्यूए मानक के अनुसार बनाया गया है, इसका मैट्रिक्स स्टेनलेस स्टील का है, सतह को दो भागों में विभाजित किया गया हैः क्रोमिंग क्षेत्र और यार्न ब्लोइंग क्षेत्र,क्रोम प्लेटिंग क्षेत्र पर समान रूप से वितरित विभिन्न आकारों के 5 विकिरण दरारें हैं, इसका आकार और आकार चित्र 1 में दिखाए गए हैं। परीक्षण ब्लॉक पर 5 विकिरण दरारों का पैटर्न स्टार के आकार का सर्कल या रेडियल आकार का है। क्रोमिंग क्षेत्र पॉलिश दर्पण है,और रेत उड़ाने का क्षेत्र मध्यम असमानता है.
