उत्पाद विवरण:
|
| उत्पाद: | रेत मोल्ड सतह कठोरता परीक्षक HT-6710A/B/C | मानक: | DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215। |
|---|---|---|---|
| कनेक्टर: | पीसी से कनेक्ट करने के लिए यूएसबी डेटा आउटपुट। | विद्युत आपूर्ति: | 2x1.5v AA (UM-3) बैटरी |
| काम करने की अवस्था: | तापमान 0~40˚C आर्द्रता <80% | आकार: | 162x65x28 मिमी (6.4x2.6x1.1 इंच) |
| वजन: | लगभग 170 ग्राम (बैटरी शामिल नहीं) | एमओक्यू: | 1pc |
| प्रमुखता देना: | रेत मोल्ड सतह कठोरता परीक्षक,HT-6710A/B/C सतह कठोरता परीक्षक,HUATEC सतह कठोरता परीक्षक |
||

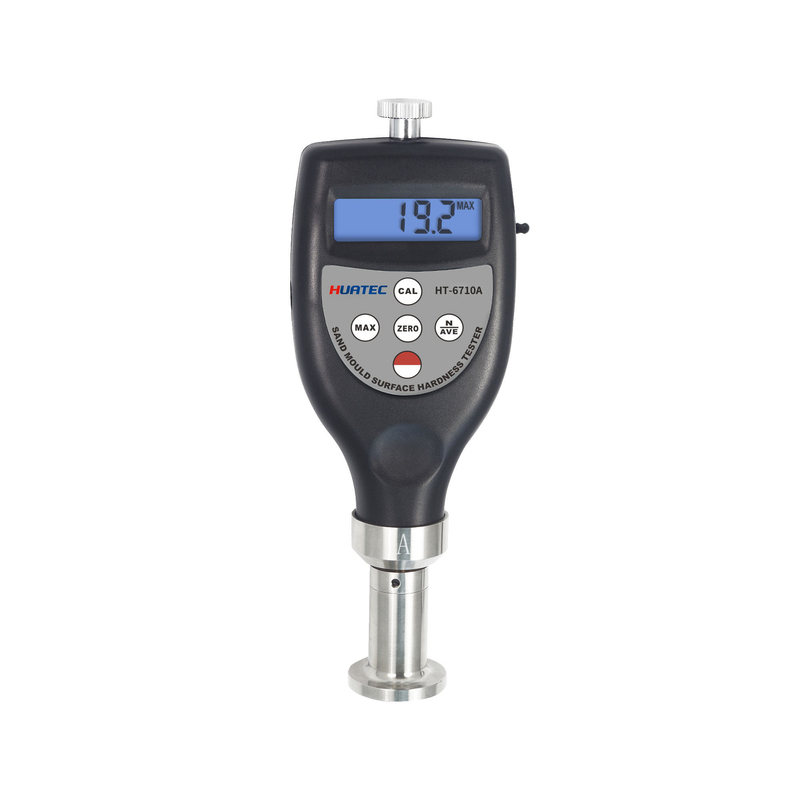

HUATEC रेत मोल्ड सतह कठोरता परीक्षक HT-6710A/B/C
1. मॉडल गाइड
2. विशेषताएं
* यह DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215 के मानकों को पूरा करता है।
* रेत मोल्ड सतह कठोरता परीक्षक का उपयोग रेत मोल्ड की सतह कठोरता / गीले मोल्ड के कोर को मापने और मोल्डिंग प्रक्रिया के निर्माण के लिए तकनीकी मापदंड प्रदान करने के लिए किया जाता है।
* रेत के मोल्ड की सतह कठोरता को तीन प्रकारों में विभाजित किया गया हैः ए, बी और सी।
प्रकार A: मैनुअल या मैकेनिकल निम्न और मध्यम दबाव मोल्डिंग में ठीक रेत मोल्ड/कोर की सतह कठोरता परीक्षण के लिए उपयुक्त है।
प्रकार B: मैनुअल या मैकेनिकल निम्न और मध्यम दबाव मोल्डिंग में ठीक और मोटे रेत मोल्ड/कोर की सतह कठोरता परीक्षण के लिए उपयुक्त है।
प्रकार C: उच्च दबाव मोल्डिंग में रेत के मोल्ड की सतह कठोरता परीक्षण के लिए उपयुक्त है।
* रेत मोल्ड सतह के लिए प्रकार बी कठोरता परीक्षक की इकाई (जी / मिमी 2) है, लेकिन इकाई के बजाय कठोरता एच (ए / बी / सी) का उपयोग करना सामान्य है। क्योंकि उनके मूल्य संबंधित और सुसंगत हैं,इसी प्रकार कठोरता का मान भी बड़ा होता है जब इकाई मूल्य बड़ा होता है (g/mm2).
* औसत गणना फलन के साथ।
* शिखर मूल्य जमा फंक्शन।
* कम वोल्टेज अलार्म का कार्य।
* पीसी से कनेक्ट करने के लिए यूएसबी डेटा आउटपुट का उपयोग करें.
* ब्लूटूथ डेटा आउटपुट विकल्प प्रदान करें.
* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.
* रेत 2 मोल्ड सतह के लिए प्रकार बी कठोरता परीक्षक की इकाई (जी/मिमी) है, लेकिन इकाई के बजाय कठोरता एच ((ए/बी/सी) का उपयोग करना सामान्य है।क क ु ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ा ं ं ा ं ं ा ं ं ा ं ं ा ं ं ा ं ं ा ं ं ा ं ं ा ं ं ा ं ं ा ं ं ं ा ं ं , इसी प्रकार कठोरता का मान 2 भी बड़ा है जब इकाई मूल्य बड़ा है (g/mm) ।
* निम्न वोल्टेज संकेतक
* डिजिटल डिस्प्ले बिना किसी अनुमान या त्रुटियों के सटीक रीडिंग देता है।
* बिजली बचाने के लिए स्वचालित बिजली बंद।
* आंतरिक मापदंडः इसमें पीक वैल्यू लॉक, औसत मूल्य गणना और अंडर वोल्टेज अलार्म का कार्य होता है।
* बिजली की आपूर्तिः 2x1.5v AA (UM-3) बैटरी
* ऑपरेटिंग स्थितिः तापमान 0 ~ 40 ̊C आर्द्रता < 80%
* आकारः 162x65x28 मिमी (6.4x2.6x1.1 इंच)
* वजन: लगभग 170 ग्राम (बैटरी सहित नहीं)
* पावर ऑफः 2 मोड पावर कुंजी को दबाकर किसी भी समय मैन्युअल बंद करें जब तक कि डिस्प्ले पर OFF दिखाई न दे या अंतिम कुंजी ऑपरेशन से 2 मिनट के बाद ऑटो पावर बंद करें।
3कार्य सिद्धांत
इस सिद्धांत के अनुसार कि वसंत पर बल स्ट्रोक के साथ रैखिक है, स्ट्रोक को सेंसर के माध्यम से एक मूल्य में परिवर्तित किया जाता है। मोल्डिंग रेत की सतह कठोरता की इकाई बी 2 है (जी / मिमी),लेकिन यह इकाई के बजाय कठोरता H ((A/B/C) के संदर्भ में इंगित करने के लिए प्रथागत है। क्योंकि उनकी मात्रा संबंधित और सुसंगत हैं,संबंधित डिग्री मान 2 भी बड़ा है जब इकाई मान बड़ा है (g/mm).
4विनिर्देश
डिस्प्लेः 4 अंक, 10 मिमी एलसीडी डिस्प्ले
रेंजः 0~100 H ((A/B/C)
माप सीमाः 10~90 H ((A/B/C)
संकल्पः 0.1 H ((A/B/C)
माप विचलनः ≤ ±1H ((A/B/C)
| मॉडल | HT-6710A | एचटी-6710बी | HT-6710C |
| स्ट्रोक | 2.50 मिमी | 2.50 मिमी | 2.50 मिमी |
| भार | 237 ग्राम | ९८० ग्राम | 1500 ग्राम |
| दबाव भार | 90 ग्राम | 50 ग्राम | 180 ग्राम |
| इंडेंटर का आकार और आकार | गोलाकार आर2.50 | गोलाकार आर 1270 | गोलाकार आर 1.20 |
| इकाई | एचए | एचबी | एचसी |
| प्रदर्शन | 4 अंक, 10 मिमी एलसीडी | ||
| पैरामीटर | परीक्षण परिणाम / औसत मूल्य / अधिकतम मूल्य | ||
| प्रदर्शन रेंज | 0~100H ((A/B/C) | ||
| परीक्षण सीमा | 10~90H ((A/B/C) | ||
| सटीकता | ≤±1H ((A/B/C) | ||
| संकल्प | 0.1H ((A/B/C) | ||
| बैटरी सूचक | कम बैटरी संकेतक | ||
| ऑटो बंद करें | √ | ||
| परिचालन | तापमानः 0~40°C आर्द्रताः <80% आरएच | ||
| विद्युत आपूर्ति | 2x1.5V AAA (UM-4) बैटरी | ||
| आयाम | 162x65x28 मिमी | ||
| वजन | 170 ग्राम | ||
| मानक सामान | मुख्य इकाई | ||
| ढोने का मामला | |||
| ऑपरेशन मैनुअल, कैलिब्रेशन प्रमाणपत्र | |||
| वैकल्पिक सामान | सॉफ्टवेयर के साथ यूएसबी डेटा केबल | ||
| सॉफ्टवेयर के साथ ब्लूटूथ डेटा एडाप्टर | |||
5. माप प्रक्रिया
5.1 परीक्षण नमूना न्यूनतम मोटाई एक अलग मानक में निर्दिष्ट है, भाग 1 देखें। नमूना को किसी भी किनारे से कम से कम 12 मिमी की माप लेने की अनुमति देनी चाहिए।नमूने की सतह समतल और समानांतर होनी चाहिए ताकि दबाव के चेहरे को एक ऐसे क्षेत्र पर नमूने के संपर्क में आने की अनुमति मिल सके, जिसकी अवधिमान जांच से न्यूनतम 6 मिमी की त्रिज्या हो।. नमूना को स्तरित टुकड़ों से निर्मित किया जा सकता है, जो कि सीएच ई वी ई एन ई सी एस की आवश्यकताओं के अनुरूप है,हालांकि इन नमूनों पर किए गए माप ठोस नमूनों पर किए गए मापों से सहमत नहीं हो सकते हैं, क्योंकि परतों के बीच की सतह पूरी तरह से संपर्क में नहीं है।
5.2 परीक्षक को चालू करने के लिए ′′पावर कुंजी′′ दबाएं और छोड़ें।
5.3 जब तक डिस्प्ले पर MAX चिह्न दिखाई न दे तब तक ¥MAX ¥ कुंजी दबाएँ।
5.4 ड्यूरोमीटर को ऊर्ध्वाधर रखें और इंडेंटर की नोक को किसी भी किनारे से कम से कम 12 मिमी दूर रखें। दबाव देने वाले पैर को यथासंभव तेजी से, बिना झटके के, नमूना पर लगाएं।पैर को नमूना की सतह के समानांतर रखते हुए. दबाव पैर और नमूना के बीच ठोस संपर्क प्राप्त करने के लिए बस पर्याप्त बल लागू करें. 1 या 2 सेकंड के लिए पकड़ो, अधिकतम रीडिंग स्वचालित रूप से प्राप्त किया जा सकता है.
5.5 अगला माप लेने के लिए, बस ′′शून्य कुंजी′′ दबाएं और 6 दोहराएं.4. दूसरी ओर, जब तक MAX चिह्न डिस्प्ले से गायब नहीं हो जाता, तब तक आप "मैक्स होल्ड" कुंजी दबा सकते हैं. और फिर चरण 6.3 और 6 दोहराएं.4.
5.6 यदि अधिकतम रीडिंग के अलावा किसी अन्य रीडिंग की आवश्यकता है, तो डिस्प्ले पर प्रदर्शित होने वाले मार्क को सेट करने की आवश्यकता नहीं है। ऐसे मामले में, डिस्प्ले पर रीडिंग एक तत्काल मूल्य है।बस गति के बिना ड्यूरोमीटर को जगह पर रखें और आवश्यक समय अंतराल (आमतौर पर 1 सेकंड से कम) के बाद रीडिंग प्राप्त करें।.
5.7 औसत मूल्य कैसे लिया जाए
5.7.1 माप के कई बार के औसत मूल्य को लेने के लिए, बस दबाएं और ¥N/AVE कुंजी ¥ छोड़ दें ताकि प्रतीक ¥N ¥ डिस्प्ले पर दिखाई दे, इसके बाद 1 से 9 के बीच का अंक ¥No के साथ.यहाँ अंक औसत मूल्य की गणना के लिए उपयोग किए जाने वाले माप के समय हैं। प्रत्येक बार जब आप ¥N/AVE कुंजी दबाएँ और छोड़ें, तो अंक 1 बढ़ जाएगा।और अंक ¥1 ¥ बन जाएगा जब ¥9 ¥ पर ¥N/AVE कुंजी दबाया जाएगा ¥9 ¥.
5.7.2 अंक को आवश्यक संख्या में समायोजित करें और माप की स्थिति में लौटने के लिए ¥MAX कुंजी ¥ या ¥Zero कुंजी ¥ दबाएं या डिस्प्ले पर ¥0 ¥ तक कई सेकंड तक प्रतीक्षा करें।
5.7.3 5.3 से 5 तक के चरणों के अनुसार माप करें।5. सुनिश्चित करें कि प्रत्येक परीक्षण 6 मिमी दूर होना चाहिए. हर बार एक माप लेने के लिए, पढ़ने और माप के समय प्रदर्शन पर दिखाई देते हैं. जब माप के समय सेट संख्या के बराबर है,इकाई पहले अंतिम, और फिर अंतिम ¥N ¥ मापों का औसत मूल्य प्रदर्शित करती है, जिसके बाद 2 बीप होते हैं, जिसमें डिस्प्ले पर एक प्रतीक ¥AVE ¥ इंगित होता है।7.4 अगला औसत मान लेने के लिए, बस 5 दोहराएं।7.3. 5.7.5 औसत माप से मुक्त करने के लिए, ¥N/AVE ¥ को दबाएं जब तक ¥N ¥ गायब न हो जाए।
6. कैलिब्रेशन चेक
यह जांचने के लिए कि परीक्षक सटीक है या नहीं, बस कैलिब्रेटेड परीक्षण ब्लॉक के छेद में इंडेंटर डालें।पर्याप्त बल लागू करने के लिए परीक्षण ब्लॉक की ऊपरी सतह और दबाने पैर के बीच एक ठोस संपर्क बनाने के लिए. रीडिंग परीक्षण ब्लॉक पर मुहर लगा मूल्य के साथ सहमत होना चाहिए. यदि नहीं, बस शून्य अंशांकन और उच्च अंत अंशांकन बाहर ले जाने के.
6.1 शून्य कैलिब्रेशन टिकाऊपन मापक को ऊर्ध्वाधर रखा जाए और इंडेंटर का छोर हवा में लटकता रहे, डिस्प्ले पर रीडिंग ¥0 ¥ होनी चाहिए। यदि नहीं, तोपरीक्षक को प्रदर्शित करने के लिए शून्य कुंजी दबाएं.
6.2 उच्च अंत कैलिब्रेशन बस एक फ्लैट ग्लास पर इंडेंटर रखें, ग्लास और प्रेसर पैर के बीच ठोस संपर्क बनाने के लिए पर्याप्त बल लागू करें। डिस्प्ले पर रीडिंग 99 के बीच होनी चाहिए।5 और 101. यदि नहीं, तो उच्च अंत कैलिब्रेशन करने के लिए ¥CAL कुंजी ¥ दबाएं.
7. बैटरी का प्रतिस्थापन
7.1 जब डिस्प्ले पर बैटरी का प्रतीक दिखाई देता है, तो बैटरी बदलने का समय आ गया है।
7.2 बैटरी कवर को परीक्षक से हटा दें और बैटरी निकालें।
7.3 ध्रुवीयता पर ध्यान देते हुए बैटरी स्थापित करें।
8. सहायक उपकरण
मानक सहायक उपकरण: ढोने का मामला 1 पीसी ऑपरेशन मैनुअल 1 पीसी कैलिब्रेशन प्रमाण पत्र 1 पीसी
वैकल्पिक सहायक उपकरण: RS232C के लिए केबल और सॉफ्टवेयर
