उत्पाद विवरण:
|
| उत्पाद का नाम: | अल्ट्रासोनिक मोटाई गेज | मोटाई सीमा मापना: | 0.01 मिमी ~ 38 मीटर |
|---|---|---|---|
| संकल्प: | वैकल्पिक 0.1/0.01/0.001मिमी | जांच आवृत्ति: | 0.5 मेगाहर्ट्ज ~ 20 मेगाहर्ट्ज |
| मापन इकाई: | मिमी, इंच、μm、मिल | डिस्प्ले प्रकार: | 2.4 इंच (320 × 240 डॉट मैट्रिक्स) टीएफटी कलर डिस्प्ले एलसीडी स्क्रीन |
| प्रमुखता देना: | एकल तत्व अल्ट्रासोनिक मोटाई गेज,रंगीन स्क्रीन अल्ट्रासोनिक मोटाई गेज,दो तत्व अल्ट्रासोनिक मोटाई गेज |
||
अल्ट्रासोनिक मोटाई गेज एकल और दोहरे तत्व रंग स्क्रीन

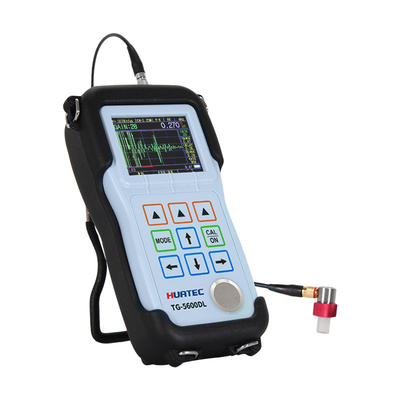

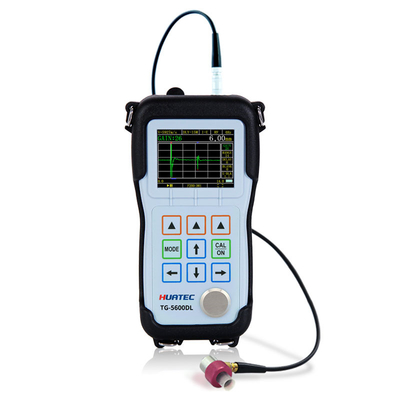

HUATEC TG-5600DL एक पोर्टेबल अल्ट्रासोनिक मोटाई गेज है। अल्ट्रासोनिक माप के संचालन सिद्धांतों के आधार पर,टीजी-5600डीएल विभिन्न सामग्रियों की मोटाई को 0 तक सटीकता के साथ मापने में सक्षम है.001 मिलीमीटर या 0.0001 इंच, और व्यापक रूप से मोटाई माप अनुप्रयोगों की एक किस्म में प्रयोग किया जाता है।
उपयोगकर्ता काम के टुकड़े को क्षतिग्रस्त किए बिना, मापी जा रही सामग्री के केवल एक तरफ से मोटाई को माप सकते हैं।
टीजी-5600डीएल एक ही समय में मोटाई रीडिंग और ए-स्कैन प्रदर्शित कर सकता है, जिससे उपयोगकर्ताओं को तरंगों की जांच करने की अनुमति मिलती है। इको डिस्प्ले उपयोगकर्ताओं को माप को नियंत्रित करने में मदद करता है,ताकि मोटाई माप रेंज बड़ी हो, माप के मान सही हैं, और माप में सामग्री से संबंधित त्रुटियों से भी बचा जा सकता है। बी-स्कैन फ़ंक्शन का उपयोग मापे जा रहे वर्कपीस के निचले प्रोफाइल का निरीक्षण करने के लिए किया जाता है।जांच काम के टुकड़े की सतह के साथ चलता है काम के टुकड़े के क्रॉस सेक्शन प्रदर्शित करने के लिए.
इस गेज का उपयोग विनिर्माण, धातु प्रसंस्करण उद्योग, एयरोस्पेस, रेलवे परिवहन, रासायनिक उद्योग, वस्तु निरीक्षण उद्योग और अन्य परीक्षण क्षेत्रों में किया जा सकता है।विभिन्न प्रकार की प्लेटों और प्रसंस्कृत भागों को सटीक रूप से मापने के अलावा, विभिन्न प्रकार के पाइप और दबाव वाहिकाओं की निगरानी करना जो उत्पादन उपकरणों में उपयोग के दौरान जंग लगने के बाद उनके पतलेपन के स्तर की निगरानी करने के लिए,जो विनाशकारी परीक्षण उद्योग में एक अपरिहार्य उपकरण है.
भंडारण कार्य ग्राहकों की विभिन्न आवश्यकताओं के अनुसार वैकल्पिक है और निर्मित बड़ी क्षमता वाला डेटा लॉगर 100,000 मोटाई माप मानों और 400 तरंगों को संग्रहीत कर सकता है।अन्य अधिक कार्य वैकल्पिक हो सकते हैं, जैसे बहु-परत मोटाई माप, अल्ट्रा-उच्च रिज़ॉल्यूशन, बड़े रेंज मोटाई माप, डिजिटल शोर में कमी और खिड़की मोड, आंतरिक दीवार ऑक्साइड परत, वास्तविक समय संचार,बहु-चैनल और अन्य विकल्प.
मुख्य मापदंड
| उपकरण विनिर्देश | |
| कार्य सिद्धांत | पी-ई (पल्स-इको), आई-ई (इंटरफेस-इको), ई-ई (इको-इको), आई-एमई ((बहु-इको), ई-ईवी ((इको सत्यापन) |
| जांच का प्रकार | देरी लाइन जांच, संपर्क जांच, झिल्ली जांच, पेंसिल प्रकार जांच, विसर्जन जांच |
| कैलिब्रेशन | जांच शून्य, कैलिब्रेट वेग, 1-बिंदु कैलिब्रेशन, 2-बिंदु कैलिब्रेशन, सेट वेग |
| मोटाई सीमा |
0.01 मिमी 38 मिमी, परीक्षण सामग्री, जांच सतह की स्थिति, तापमान और चयनित विन्यास के आधार पर। 0.15 मिमी 30 मिमी मानक डी 15 ए जांच, स्टील |
| सामग्री वेग सीमा | 310 - 18699m/s,और ज्ञात मोटाई के साथ गति को माप सकता है |
| संकल्प | वैकल्पिक 0.1/0.01/0.001 मिमी |
| जांच आवृत्ति | 0.5 मेगाहर्ट्ज़ ∙20 मेगाहर्ट्ज़ |
| माप इकाई | मिमी, इंच, मिमी, मिल |
| अद्यतन दर | 4HZ, 8HZ, 16HZ प्रति सेकंड वैकल्पिक |
| पावर ऑफ | 5,10 या 20 मिनट के लिए निष्क्रिय होने पर स्वचालित रूप से बंद, या मैन्युअल रूप से |
| प्रदर्शन प्रकार | 2.4 इंच (320 × 240 डॉट मैट्रिक्स) टीएफटी रंगीन डिस्प्ले एलसीडी स्क्रीन |
| सुधार मोड | आरएफ, आरएफ-, फुल, हाफ+, हाफ |
| दृश्य मोड | ए-स्कैन, बी-स्कैन, अंक, कैप्चर, अंतर, अलार्म |
| भंडारण | 100,000 मोटाई मूल्यों और 400 पैरामीटर सेटिंग फ़ाइलों को स्टोर कर सकते हैं ((वैकल्पिक) |
| लाभ | विभिन्न परीक्षण स्थितियों के लिए निम्न, मध्यम या उच्च |
| प्रदर्शन मोड | सामान्य, न्यूनतम/अधिकतम कैप्चर, डीआईएफएफ/आरआर% |
| वी-पथ सुधार | स्वचालित |
| अद्यतन दर | चयन योग्य 4Hz, 8Hz, 16Hz |
| सामग्रीवेग सीमा | 500 से 9999m/s (0.0197 से 0.3937in/us) |
| भाषाएँ | चुनिंदा चीनी, अंग्रेजी, जापानी |
| अलार्म सेटिंग्स | न्यूनतम और अधिकतम अलार्म. 0.25 मिमी से 508 मिमी (0.010 "से 20.00") की सीमा। अलार्म पर गतिशील तरंग रूप रंग परिवर्तन |
| बिजली की आवश्यकताएँ | 2 एए आकार की बैटरी |
| ऑपरेटिंग समय | लगभग 40 घंटे |
| उपकरण बंद करना | 5, 10, 20 मिनट की निष्क्रियता के बाद हमेशा चालू या स्वतः बंद करने योग्य |
| परिचालन तापमान | -10°C से +50°C (+10°F से +120°F) |
| आकार | 153mm X 76mm X 37mm ((H X W X D) |
| वजन | बैटरी सहित 280 ग्राम |
मानक विन्यास
| पद | मात्रा |
|
टीजी-5600डीएल अल्ट्रासोनिक मोटाई मापक |
1 |
| जांच | 1 |
| केबल | 1 |
| रबड़ की शीट | 1 |
| क्षारीय बैटरी | - |
| कप्लेंट बोतल | 1 |
| मामला | 1 |
| ऑपरेशन मैनुअल | 1 |
| कैलिब्रेशन प्रमाणपत्र | 1 |
वैकल्पिक सामान
| संपर्क जांचः 2.25 एम 13 मिमी,5 एम 6 मिमी, 5 एम 13 मिमी,10 एम 6 मिमी, देरी एकल तत्व जांचः 2.25 एम 13 मिमी, 5 एम 13 मिमी, 15 एम 6 मिमी, 20 एम 3 मिमी, पेन प्रकार जांच, विसर्जन जांच, बिंदु ध्यान केंद्रित जांच, रेखा ध्यान केंद्रित जांच,सुरक्षात्मक फिल्म जांच 5M 6mm | केबल |
| रबड़ की शीट | चरण ब्लॉक |
| विलंब रेखाएं | युग्मन एजेंट |
| सुरक्षात्मक फिल्म | सॉफ्टवेयर विकल्प |
जांच सूचकांक
| जांच का नाम | जांच का प्रकार | आवृत्ति (Mhz) | तत्व का आकार (मिमी) | तत्व प्रकार | परीक्षण सीमा (मिमी) स्टील |
| संपर्क जांच | 2.25 एम 13 मिमी | 2.25 | 13 | मिश्रित | 0.9-1200 मिमी |
| 5 एम 6 मिमी | 5 | 6 | मिश्रित | 0.6-1200 मिमी | |
| 5M 13mm | 5 | 13 | मिश्रित | 0.4-1200 मिमी | |
| 10 एम 6 मिमी | 10 | 6 | मिश्रित | 0.3-1200 मिमी | |
| विलंब एकल तत्व जांच | 2.25M13mm | 2.25 | 13 | सामान्य | 0.8-30 मिमी |
| 5M 13mm | 5 | 13 | सामान्य | 0.3-30 मिमी | |
| 15 एम 6 मिमी | 15 | 6 | सामान्य | 0.15-30 मिमी | |
| 20 एम 3 मिमी | 20 | 3 | सामान्य | 0.09-12 मिमी | |
| पेन प्रकार की जांच | |||||
| विसर्जन जांच बिंदु/रेखा फोकस जांच, | 2.25 एम 13 मिमी | 2.25 | 13 | मिश्रित | 0.9-1200 मिमी |
| 10 एम 6 मिमी | 10 | 6 | मिश्रित | 0.3-1200 मिमी | |
| 5M 13mm | 5 | 13 | मिश्रित | 0.4-1200 मिमी | |
| 15 एम 6 मिमी | 15 | 6 | सामान्य | 0.15-30 मिमी | |
| 5 एम 6 मिमी | 5 | 6 | मिश्रित | 0.6-1200 मिमी | |
| सुरक्षात्मक फिल्म जांच | 2.25 एम 13 मिमी | 2.25 | 13 | सामान्य |
0.9-120 मिमी
|
| 5 एम 6 मिमी | 5 | 6 | सामान्य | 0.45-120 मिमी |
मुख्य माप कार्य
• अधिकांश सामग्री माप एकल तत्व ट्रांसड्यूसर का उपयोग करके किए जा सकते हैं।
• माप मोटाई सीमाः 0.01 मिमी ~ 38 मीटर, मापी जा रही सामग्री, जांच, सतह की स्थिति, तापमान और चयनित विन्यास के आधार पर।
• किसी अज्ञात ध्वनि वेग सामग्री की ध्वनि गति निर्धारित करें
• उच्च संकल्पः नियमित प्रदर्शन संकल्प 0.001 मिमी है, वैकल्पिक अति उच्च संकल्प 0.0001 मिमी तक पहुंच सकता है।
• माप इकाइयां: मिलीमीटर, इंच, माइक्रोन और मिल।
• उच्च तापमान माप: 500°C तक के तापमान।
• सिस्टम डिफ़ॉल्ट कॉन्फ़िगरेशन मेनूः उपयोगकर्ता की सुविधा के लिए, इसे उपकरण के जांचक के उपयोग के लिए डिफ़ॉल्ट स्थितियों के अनुसार सेट किया गया है।
• ठहराव समारोहः माप के बाद प्रसंस्करण संचालन की अनुमति देता है। स्थिर माप डेटा प्राप्त करने के लिए सभी मापदंडों को सुविधाजनक रूप से समायोजित करें।
• फुल-स्क्रीन वेवफॉर्म डिस्प्ले फंक्शनः इको डिस्प्ले क्षेत्र को 20% तक बढ़ाता है, जिससे ऑपरेटर को एक बड़ा विंडो अनुभव मिलता है।
• प्रतिध्वनि तीव्रता का संकेतः प्रतिध्वनि जितनी तेज होगी, उतनी ही अधिक संकेत पट्टी दिखाई देगी, विशेष रूप से अंक प्रदर्शन, जो अधिक उपयोगी है।
• समय आधारित बी-स्कैन मोडः इसका उपयोग मापे जाने वाले वर्कपीस के निचले प्रोफाइल को देखने के लिए किया जाता है।
• अंतर/कम करने की दर मोडःसेट बिंदु के सापेक्ष मोटाई का अंतर प्रदर्शित किया जाता है और कमी दर के प्रतिशत के रूप में व्यक्त किया जाता है।
• टीडीजी समय-परिवर्तित लाभः प्रारंभिक लाभ को कम करके प्रारंभिक धड़कन या इंटरफ़ेस गूंज को प्रभावी ढंग से कम किया जा सकता है,और परीक्षण नमूना के निचले गूंज अधिकतम लाभ को बढ़ाकर बढ़ाया जा सकता है, जिसे मापना आसान है।
• माप मोडःपल्स-इको ((पी-ई),इंटरफेस-इको ((आई-ई),इको-इको ((ई-ई),मल्टीपल इको ((आई-एमई),डबल इको सत्यापन ((ई-ईवी)
