उत्पाद विवरण:
|
| उत्पाद का नाम: | अंशांकन ब्लॉक | स्थूल दुःख: | 6 किग्रा |
|---|---|---|---|
| मोटाई: | 25 मिमी | छेद: | 1.5 मिमी |
| प्रमुखता देना: | IIW V1 कैलिब्रेशन ब्लॉक,अल्ट्रासोनिक दोष डिटेक्टर कैलिब्रेशन ब्लॉक,स्टेनलेस स्टील कैलिब्रेशन ब्लॉक |
||

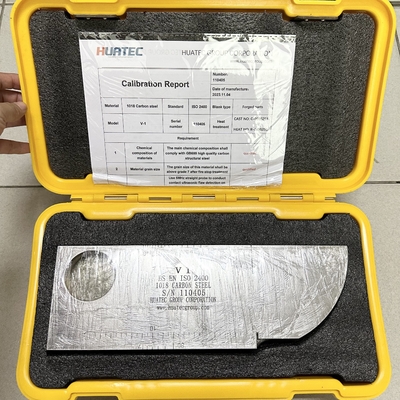

अल्ट्रासोनिक दोष डिटेक्टर के लिए कार्बन स्टील स्टेनलेस स्टील में IIW V1 कैलिब्रेशन ब्लॉक
IIW V1 कैलिब्रेशन ब्लॉक
मानकः ISO2400-1972E

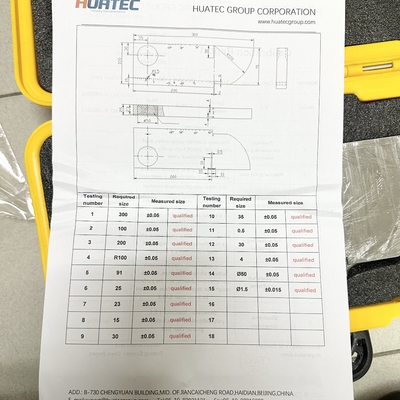

IIW परीक्षण ब्लॉक (V-1 परीक्षण ब्लॉक) को डच परीक्षण ब्लॉक भी कहा जाता है।यह अंतर्राष्ट्रीय वेल्डिंग संस्थान (आईआईडब्ल्यू) द्वारा अनुमोदित और अंतर्राष्ट्रीय मानकीकरण संगठन (आईएसओ) द्वारा अनुशंसित एक अंतरराष्ट्रीय मानक परीक्षण ब्लॉक हैआकार और आकार चित्र 1-1 में दिखाए गए हैंः
उपयोग के मुख्य बिंदुः
(1) दोष डिटेक्टर की गतिशील सीमा, क्षैतिज रैखिकता और अनुदैर्ध्य तरंग पता लगाने की सीमा को 25 मिमी की मोटाई के परीक्षण ब्लॉक का उपयोग करके मापा जा सकता है।
(2) 50 आर्क और 1.5 के माध्यम से छेद का उपयोग तिरछी जांच अपवर्तन कोण और अनुदैर्ध्य तरंग सीधी जांच की संवेदनशीलता सीमा निर्धारित करने के लिए किया गया था।यह भी मोटे तौर पर सीधे जांच के अंधेरे क्षेत्र के आकार और जांच के साथ संयुक्त माप उपकरण की प्रवेश क्षमता का अनुमान लगाने के लिए संभव है.
(३) झुकाव वाले जांचक के घटना बिंदु और अंधा क्षेत्र को R100mm आर्क सतह का उपयोग करके मापा जाता है और समय अक्ष अनुपात और शून्य बिंदु को सही किया जा सकता है;
(4) सीधी जांच का अनुदैर्ध्य संकल्प 85 मिमी, 91 मिमी और 100 मिमी के नाच विमान से मापा जा सकता है;
(5) झुकाव वाली जांच की ध्वनि बीम झुकाव कोण को मापने के लिए परीक्षण ब्लॉक के दाहिने कोण किनारे का उपयोग करें।
