उत्पाद विवरण:
|
| कच्ची: | R = 2.5μm, 5μm, 10μm और 15μm | पांच सितारा आकार के दोषों की सीमा: | 3.0 से 5.5 मिमी व्यास |
|---|---|---|---|
| मानक: | आईएसओ 3452-3: 2013 | ||
| प्रमुखता देना: | पीटी नमूना संदर्भ परीक्षण ब्लॉक,नमूना संदर्भ परीक्षण ब्लॉक प्रकार II |
||

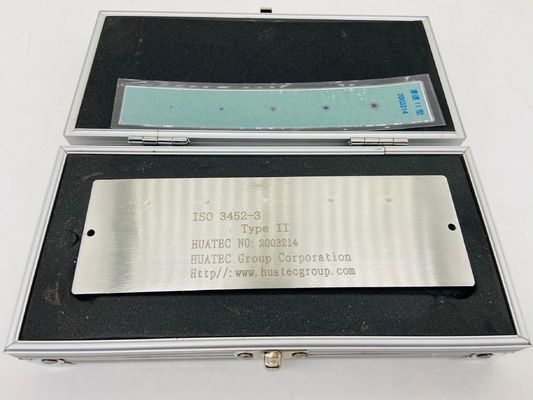

पीटी नमूना संदर्भ परीक्षण ब्लॉक टाइप II
पेनेट्रेंट प्रदर्शन मूल्यांकन परीक्षण ब्लॉक आईएसओ 3452-3: 2013 दो प्रकार के संदर्भ ब्लॉक का वर्णन करता है - टाइप 2 संदर्भ ब्लॉक डीपीआई सिस्टम प्रदर्शन के नियमित मूल्यांकन के लिए हैं।
| दोष संख्या | 1 | 2 | 3 | 4 | 5 |
| विशिष्ट (व्यास) आयाम (मिमी) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| रंग कंट्रास्ट पेनेट्रेंट द्वारा आकार (मिमी) | |||||
| फ्लोरोसेंट पेनेट्रेंट द्वारा आकार (मिमी) |
|
नोट: मिमी में पांच दरार क्षेत्रों का व्यास, सहिष्णुता ±10%
पांच-बिंदु स्टेनलेस स्टील क्रोमियम-प्लेटेड टेस्ट पीस एक प्रकार II टेस्ट पीस है जो प्रवेश करने वाली दोष पहचान श्रृंखला में है। यह GB/T18851-2008 और EN ISO3452-3:2013 के मानकों के अनुसार निर्मित है। दिसंबर 2002 में राष्ट्रीय उद्योग मूल्यांकन पास किया। परीक्षण ब्लॉक GB/T18851-2008, EN ISO3452 और ASME मानकों की आवश्यकताओं को पूरा करता है। कृत्रिम दोष का वास्तविक मापा गया मान ISO 10474 या EN 10204 टाइप 3.1 प्रमाणपत्र पर आधारित है।
व्यास के मापन के लिए एक फ्लोरोसेंट पेनेट्रेंट स्तर 2, पानी और सूखा डेवलपर; रंग कंट्रास्ट पेनेट्रेंट स्तर 2 का उपयोग किया गया था। (वास्तविक स्थिति के साथ अपडेट करें, सामग्री ग्रेड का उपयोग किया गया था)

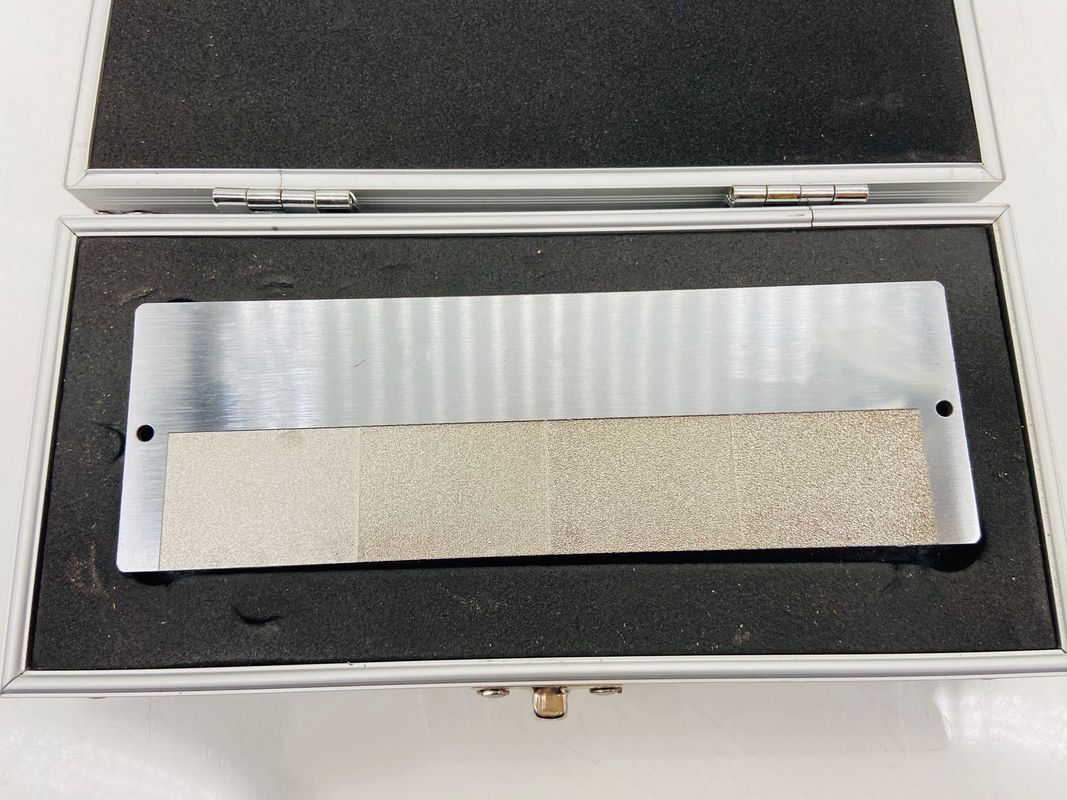

संदर्भ ब्लॉक टाइप 2 स्टेनलेस स्टील से बना है जिसे निकल की एक परत और फिर एक कठोर क्रोमियम मिश्र धातु के साथ प्लेट किया गया है।
3.0 से 5.5 मिमी व्यास तक की पांच सितारा आकार की कमियां तब इस परत में कृत्रिम रूप से बनाई गई हैं, जिसमें पांच दोषों को उनके आकार के अनुसार समान रूप से रखा गया है। धोने की क्षमता* का आकलन करने के लिए संदर्भ ब्लॉक टाइप 2 में R = 2.5μm, 5μm, 10μm और 15μm की खुरदरापन वाले चार आसन्न पैच शामिल हैं। सबसे छोटा दोष सबसे छोटी खुरदरापन दिखाने वाले क्षेत्र के बगल में स्थित है।
