उत्पाद विवरण:
|
| कच्ची: | R = 2.5μm, 5μm, 10μm और 15μm | पांच सितारा आकार के दोषों की सीमा: | 3.0 से 5.5 मिमी व्यास |
|---|---|---|---|
| मानक: | आईएसओ 3452-3: 2013 | ||
| प्रमुखता देना: | पीटी नमूना संदर्भ परीक्षण ब्लॉक,नमूना संदर्भ परीक्षण ब्लॉक प्रकार II |
||

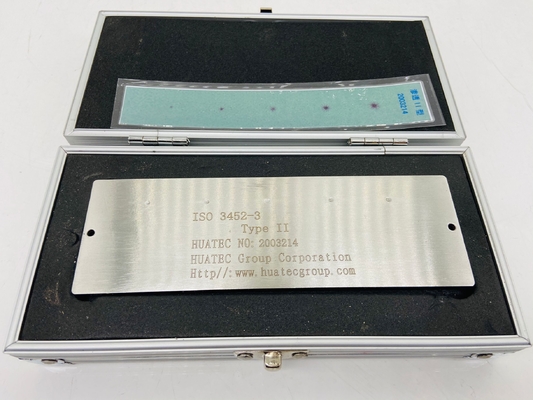

पीटी नमूना संदर्भ परीक्षण ब्लॉक प्रकार II
पैनेट्रेंट परफॉरमेंस एसेसमेंट टेस्ट ब्लॉक आईएसओ 3452-3:2013 दो प्रकार के संदर्भ ब्लॉक का वर्णन करता है - टाइप 2 संदर्भ ब्लॉक डीपीआई सिस्टम के प्रदर्शन के नियमित मूल्यांकन के लिए हैं।
| दोष संख्या | 1 | 2 | 3 | 4 | 5 |
| विशिष्ट आयाम (आकार) (मिमी) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| रंग कंट्रास्ट के माध्यम से आकार (मिमी) | |||||
| फ्लोरोसेंट घुसपैठ (मिमी) द्वारा आकार |
|
नोटः मिमी में पांच दरार क्षेत्रों का व्यास, सहिष्णुता ± 10%
स्टेनलेस स्टील के पांच बिंदुओं के क्रोमयुक्त परीक्षण टुकड़ा प्रवेश दोष पता लगाने की श्रृंखला में एक प्रकार II परीक्षण टुकड़ा है।यह GB/T18851-2008 और EN ISO3452-3 के मानकों के अनुसार निर्मित किया जाता है:2013. दिसंबर 2002 में राष्ट्रीय उद्योग मूल्यांकन पारित किया। परीक्षण ब्लॉक GB/T18851-2008, EN ISO3452 और ASME मानकों की आवश्यकताओं को पूरा करता है।कृत्रिम दोष का वास्तविक मापा मूल्य ISO 10474 या EN 10204 प्रकार 3 पर आधारित है.1 प्रमाण पत्र
व्यास के माप के लिए एक फ्लोरोसेंट पारदर्शी स्तर 2 का उपयोग किया गया था, पानी और सूखे डेवलपर; रंग कंट्रास्ट पारदर्शी स्तर 2 का उपयोग किया गया था (वास्तविक स्थिति के साथ अद्यतन, सामग्री ग्रेड का उपयोग किया गया था)

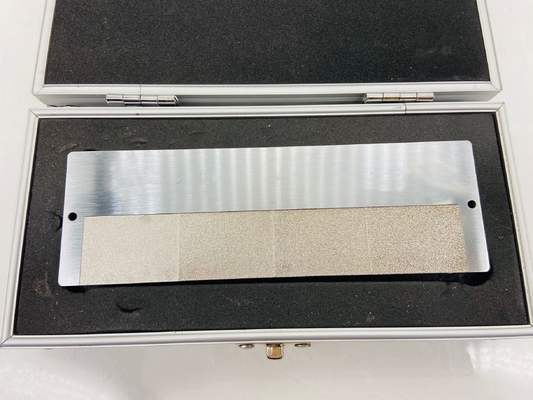

संदर्भ ब्लॉक प्रकार 2 स्टेनलेस स्टील से बना है जिसमें निकल की परत और फिर कठोर क्रोमियम मिश्र धातु है।
इसके बाद इस परत में कृत्रिम रूप से 3.0 से 5.5 मिमी व्यास के पांच स्टार के आकार के दोषों का निर्माण किया गया है।धोने की क्षमता* का आकलन करने के लिए संदर्भ ब्लॉक प्रकार 2 में R = 2 के असमानता वाले चार आसन्न पैच शामिल हैं.5μm, 5μm, 10μm और 15μm. सबसे छोटा दोष सबसे कम असमानता दिखाने वाले क्षेत्र के बगल में स्थित है।
