FD219 धातु आकार डिजिटल अल्ट्रासोनिक दोष डिटेक्टर

FD219 धातु आकार डिजिटल अल्ट्रासोनिक दोष डिटेक्टर

परिचय

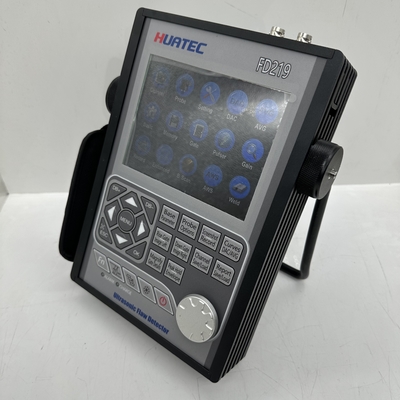

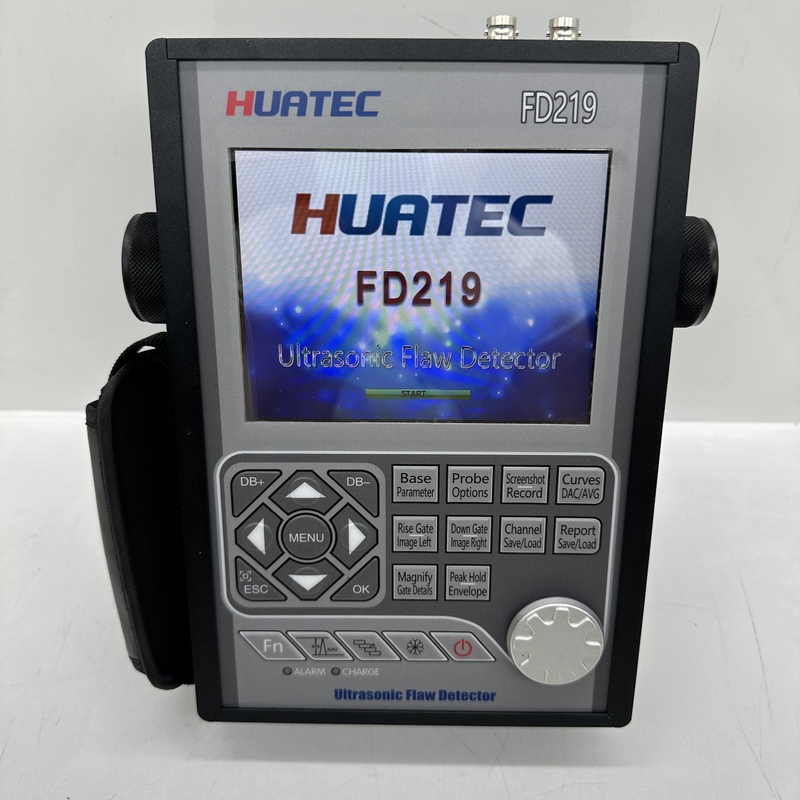

यह HUATEC FD219 दोष डिटेक्टर एक पोर्टेबल औद्योगिक डिजिटल अल्ट्रासोनिक दोष डिटेक्टर है जो वर्कपीस में विभिन्न दोषों (दरारें, समावेशन, छिद्र, आदि) का पता लगा सकता है, उनका पता लगा सकता है, उनका मूल्यांकन कर सकता है और उनका निदान कर सकता है। इसका उपयोग प्रयोगशाला और इंजीनियरिंग साइट दोनों में किया जा सकता है। इस उपकरण का व्यापक रूप से विनिर्माण, लोहा और इस्पात धातु विज्ञान, धातु प्रसंस्करण, रासायनिक उद्योग और अन्य क्षेत्रों में उपयोग किया जा सकता है, जिन्हें दोष का पता लगाने और गुणवत्ता नियंत्रण की आवश्यकता होती है। इसका उपयोग एयरोस्पेस, रेलवे परिवहन, बॉयलर और दबाव वाहिकाओं आदि के क्षेत्रों में ऑनलाइन सुरक्षा निरीक्षण और जीवन मूल्यांकन में भी व्यापक रूप से किया जाता है।

इस उपकरण का उपयोग वेल्ड, फोर्जिंग, बिलेट, एक्सल, शाफ्ट, टैंक और दबाव वाहिकाओं, टर्बाइनों और संरचनात्मक घटकों में छिपी हुई दरारों, रिक्तियों, विखंडनों और इसी प्रकार की विसंगतियों का पता लगाने और उनका आकार निर्धारित करने में व्यापक रूप से किया जा सकता है।

विशेषताएँ

कोर हार्डवेयर को ARM+FPGA के साथ डिज़ाइन किया गया है, और सॉफ्टवेयर एक अत्यधिक विश्वसनीय मल्टीटास्किंग ऑपरेटिंग सिस्टम का उपयोग करता है, जो उपकरण के कार्य, पोर्टेबिलिटी, स्थायित्व और विश्वसनीयता में काफी सुधार करता है।

यह उपकरण मास्टर-स्लेव मेनू का उपयोग करता है, और इसे शॉर्टकट कुंजियों और डिजिटल रोटरी नॉब के साथ डिज़ाइन किया गया है। यह उपकरण हल्का और पोर्टेबल है, और इसे एक हाथ से पकड़ा जा सकता है।

प्रदर्शन

पूर्ण-डिजिटल बहु-रंग उच्च-रिज़ॉल्यूशन (640 × 480 पिक्सल) बहु-रंग TFT एलसीडी डिस्प्ले। तरंग प्रदर्शन अधिक नाजुक और मानवीय है।

पर्यावरण के अनुसार 4 ऑपरेटिंग इंटरफ़ेस शैलियों का चयन किया जा सकता है।

तेज़ 60 हर्ट्ज अपडेट के साथ एलसीडी। सूक्ष्म तरंग परिवर्तन प्रदर्शित करने में सक्षम।

एलसीडी की चमक को स्वतंत्र रूप से सेट किया जा सकता है।

ल आकार

सभी एल्यूमीनियम धातु खोल मजबूत और टिकाऊ है, और विद्युत चुम्बकीय परिरक्षण प्रदर्शन बहुत अच्छा है।

360 डिग्री घूमने वाले डैम्पिंग ब्रैकेट और रबर शीथ का उपयोग करना आसान है।

टेम्पर्ड ग्लास पैनल, अत्यंत कठोर, घिसाव प्रतिरोधी और खरोंच प्रतिरोधी

lस्क्रीनशॉट और पीडीएफ दोष पहचान रिपोर्ट

सभी पृष्ठों और दोष पहचान रिपोर्ट के वास्तविक समय स्क्रीनशॉट, और उन्हें यू डिस्क पर BMP चित्रों के रूप में सहेजें, जिन्हें रंगीन या ग्रेस्केल चित्रों के रूप में सेट किया जा सकता है।

दोष पहचान रिपोर्ट को पीडीएफ फाइल के रूप में निर्यात करें और इसे आसानी से संग्रहित और मुद्रण के लिए यू डिस्क में सहेजें।

पीडीएफ फाइल की समस्त सामग्री को उपयोगकर्ता की आवश्यकता के अनुसार अनुकूलित किया जा सकता है।

बीएमपी चित्र और पीडीएफ फाइलें कंप्यूटर या मोबाइल फोन पर देखी जा सकती हैं।

lरेंज

स्टील में 15000 मिमी तक; निश्चित चरणों में या निरंतर परिवर्तनशील में चयन योग्य रेंज। बड़े कार्य टुकड़ों और उच्च-रिज़ॉल्यूशन माप में उपयोग के लिए उपयुक्त।

lपल्सर

पल्स ऊर्जा 100V, 200V, 250V, 300V, 350V, 400V और 500V के बीच चयन योग्य है।

विभिन्न आवृत्ति के साथ जांच से मिलान करने के लिए पल्स चौड़ाई 0.1µs से 0.5 µs तक ट्यून करने योग्य है।

पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2 KHz तक समायोज्य।

इष्टतम जांच प्रदर्शन के लिए 50Ω, 150Ω, 250Ω और 500Ω के बीच चयन योग्य डंपिंग

जांच चयन: एकल क्रिस्टल जांच, दोहरी क्रिस्टल जांच, विशेष कोण जांच, मर्मज्ञ जांच, चढ़ाई जांच।

lरिसीवर

नमूनाकरण: 320 मेगाहर्ट्ज की नमूनाकरण गति पर 16 अंकीय AD कनवर्टर

सुधार: सकारात्मक अर्धतरंग, नकारात्मक अर्धतरंग, पूर्णतरंग और आरएफ

एनालॉग बैंडविड्थ: 0.2 मेगाहर्ट्ज से 20 मेगाहर्ट्ज क्षमता, चयन योग्य आवृत्ति रेंज के साथ (स्वचालित रूप से उपकरण द्वारा निर्धारित) ताकि इष्टतम प्रदर्शन के लिए जांच से मिलान किया जा सके।

लाभ: 0 डीबी से 110 डीबी, चयन योग्य चरणों में समायोज्य 0.1 डीबी, 2 डीबी, 6 डीबी।

lगेट्स

दो पूर्णतः स्वतंत्र गेट, पीक ट्रिगरिंग का उपयोग करके सिग्नल की ऊंचाई या दूरी के लिए माप विकल्पों की एक श्रृंखला प्रदान करते हैं।

इको-टू-इको मोड, एक-दूसरे के अत्यंत निकट स्थित सिग्नलों के लिए सटीक गेट पोजिशनिंग की अनुमति देता है।

गेट स्टार्ट: संपूर्ण प्रदर्शित रेंज पर परिवर्तनशील

गेट की चौड़ाई: गेट के आरंभ से प्रदर्शित सीमा के अंत तक परिवर्तनशील

गेट ऊंचाई: 0 से 99% पूर्ण स्क्रीन ऊंचाई तक परिवर्तनीय

अलार्म: एलईडी फ्लैश के साथ थ्रेशोल्ड सकारात्मक/नकारात्मक।

lस्मृति

इस उपकरण में बड़ी क्षमता वाली मेमोरी अंतर्निहित है, तथा उपकरण की बिजली गुल होने पर भी डेटा और फाइलें नष्ट नहीं होंगी।

अंशांकन सेटअप और जांच पैरामीटर को संग्रहीत करने के लिए 500 चैनल फ़ाइलों की मेमोरी।

ए-स्कैन तरंग और सेटिंग्स को संग्रहीत करने के लिए 1000 तरंग रिपोर्ट फ़ाइलों की मेमोरी।

सभी फाइलों को संग्रहीत, पुनः प्राप्त और साफ़ किया जा सकता है।

चैनल सेटिंग्स और रिपोर्ट फ़ाइलों को मेमोरी डिस्क के माध्यम से निर्यात किया जा सकता है, और जानकारी को USB मेमोरी के माध्यम से असीमित मात्रा में संग्रहीत भी किया जा सकता है।

lवीडियो रिकॉर्डर

वीडियो रिकॉर्डर कई स्थितियों में उपयोगी है, यह उन लोगों के लिए बहुत सुविधाजनक है जो बाद में जांच गतिविधियों का विश्लेषण करना चाहते हैं।

यह उपकरण परीक्षण प्रक्रिया को रिकॉर्ड कर सकता है और इसे वीडियो फ़ाइल के रूप में सहेज सकता है, जिसे उपकरण या विशेष सॉफ़्टवेयर के माध्यम से चलाया जा सकता है। यह 10 वीडियो फ़ाइलों तक का समर्थन करता है, और प्रत्येक वीडियो फ़ाइल 5 मिनट तक लंबी हो सकती है।

यदि आप वीडियो फ़ाइल को मेमोरी डिस्क में सहेजना चुनते हैं, तो वीडियो फ़ाइल की संख्या और अवधि सीमित नहीं होगी।

परीक्षण प्रक्रिया को रिकॉर्ड करना और पुनः चलाना, भविष्य में दोष का पता लगाने के अध्ययन और विश्लेषण के लिए बहुत सुविधा प्रदान करता है।

वीडियो प्लेबैक पॉज़, फ़ास्ट फ़ॉरवर्ड, फ़ास्ट रिवाइंड और स्टॉप फ़ंक्शन का समर्थन करता है।

कार्य

• स्वचालित अंशांकन: जांच शून्य ऑफसेट, जांच कोण (K मान) और सामग्री वेग का स्वचालित अंशांकन।
• दोष का पता लगाना: लाइव प्रदर्शन ध्वनि-पथ, प्रक्षेपण (सतह दूरी), गहराई, आयाम,
• दोष का आकार निर्धारण: AVG या DAC का उपयोग करके स्वचालित दोष का आकार निर्धारण, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग को गति देता है।
• डिजिटल रीडआउट और ट्रिगर फ़ंक्शन: सामान्य जांच का उपयोग करते समय मोटाई/गहराई को डिजिटल रीडआउट में प्रदर्शित किया जा सकता है और कोण जांच का उपयोग करते समय सतह की दूरी और गहराई को सीधे प्रदर्शित किया जाता है।
• DAC/AVG: वक्र स्वचालित रूप से उत्पन्न होता है, और नमूना बिंदुओं को मुआवजा दिया जा सकता है और सही किया जा सकता है। वक्र स्वचालित रूप से लाभ के साथ तैरता है, स्वचालित रूप से पता लगाने की दूरी के साथ फैलता है, और स्वचालित रूप से देरी के समय के साथ चलता है। यह किसी भी एपर्चर के AVG वक्र को प्रदर्शित कर सकता है।
• AWS D1.1. इस मानक को चुनने से मैन्युअल गणना कम हो सकती है और पहचान दक्षता में सुधार हो सकता है।
• घुमावदार सतह सुधार सुविधा.
• दरार ऊंचाई माप समारोह.
• गेट आवर्धन : गेट रेंज का संपूर्ण स्क्रीन चौड़ाई पर फैलाव।
• वीडियो रिकॉर्डिंग और प्लेबैक.
• ऑटो-गेन फ़ंक्शन
• लिफ़ाफ़ा: 60 हर्ट्ज़ अद्यतन दर पर लाइव ए-स्कैन का एक साथ प्रदर्शन और ए-स्कैन डिस्प्ले का लिफ़ाफ़ा
• पीक होल्ड: परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक तरंगों की तुलना लाइव ए-स्कैन से करें।
• शिखर चिह्न: वास्तविक समय में शिखर को कैप्चर करें और चिह्नित करें
• इको कोडिंग: विभिन्न रंगों में 1 ~ 9 इको डिस्प्ले क्षेत्र प्रदर्शित करें, जिसका उपयोग दोष की स्थिति का विश्लेषण करने के लिए किया जाता है।
• स्कैन फ्रीज़: डिस्प्ले फ्रीज़ तरंगरूप और परीक्षण दूरी डेटा रखता है।
• बी स्कैन डिस्प्ले सुविधा। कार्यवस्तु के दोष आकार को सहज रूप से प्रदर्शित करें और पता लगाने का परिणाम अधिक सहज है।

वास्तविक समय घड़ी

उपकरण घड़ी समय का पता लगाते हुए चलती रहती है।

संचार

दो हाई स्पीड USB2.0 पोर्ट। दो USB मोड चुने जा सकते हैं: U-DISK और U-BRIDGE। U-DISK मोड में, चैनल कॉन्फ़िगरेशन फ़ाइलें, दोष रिपोर्ट फ़ाइलें, स्क्रीनशॉट चित्र और रिकॉर्ड की गई मूवीज़ को U-DISK में सहेजा जा सकता है। U-BRIDGE मोड में, उपकरण डेटाप्रो सॉफ़्टवेयर के साथ डेटा का आदान-प्रदान करता है।

बैटरी

अंतर्निहित बड़ी क्षमता और उच्च प्रदर्शन लिथियम आयन बैटरी।

लगातार काम करने का समय 12 घंटे से अधिक। 4-6 घंटे सामान्य रिचार्ज समय।

दस्ता

रोटरी नॉब का उपयोग करके परिचालन समायोजन आसानी से और शीघ्रता से किया जा सकता है।

सॉफ्टवेयर अपग्रेड

यू-डिस्क के माध्यम से सॉफ्टवेयर को आसानी से अपग्रेड किया जा सकता है। अपग्रेड से मशीन को कोई नुकसान नहीं होगा।

विशेष विवरण

• माप सीमा: 0 से 15000 मिमी, स्टील वेग पर
• पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2000 हर्ट्ज तक होती है
• पदार्थ वेग: 1000 से 20000 मी/से
• पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2000 हर्ट्ज तक होती है
• गतिशील रेंज: 40dB से अधिक
• सिस्टम रैखिकता: क्षैतिज: +/-0.2% FSW,
• ऊर्ध्वाधर: 0.25% एफएसएच, एम्पलीफायर सटीकता +/-1 डीबी।
• संकल्प शक्ति: 40dB से अधिक
• संवेदनशीलता अवशेष: 50dB से अधिक (गहरा 200mmФ2 फ्लैट तल वाला छेद)
• अस्वीकार (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई
• शोर: 10% से कम
• गेट मॉनिटर: पूरे स्वीप रेंज पर नियंत्रण योग्य दो स्वतंत्र गेट
• लाभ: चयन योग्य रिज़ॉल्यूशन 0.1, 1.0, 2.0, 6.0 dB में अधिकतम 110 dB.
• बैंडविड्थ (एम्पलीफायर बैंडपास): 0.2 से 20 मेगाहर्ट्ज
• पल्स विस्थापन: 32dB से अधिक
• प्रदर्शन विलंब: -20 से 3400 µs
• जांच विलंब/शून्य ऑफसेट : 0 से 99.99µs
• परीक्षण मोड: पल्स इको, डुअल एलिमेंट और थ्रू-ट्रांसमिशन
• पल्सर: ट्यूनेबल वेव पल्सर
• पल्स ऊर्जा: 100V, 200V, 250V, 300V, 500V चयन योग्य
• सुधार: सकारात्मक अर्ध तरंग, नकारात्मक अर्ध तरंग, पूर्ण तरंग, आर.एफ.
• इकाइयाँ: इंच या मिलीमीटर
• ट्रांसड्यूसर कनेक्शन: BNC या LEMO
• बिजली की आवश्यकताएँ: AC मेन्स 100-240 VAC, 50-60 Hz
• ऑपरेटिंग तापमान: -10℃ से 50℃, भंडारण तापमान: -30℃ से 50℃
