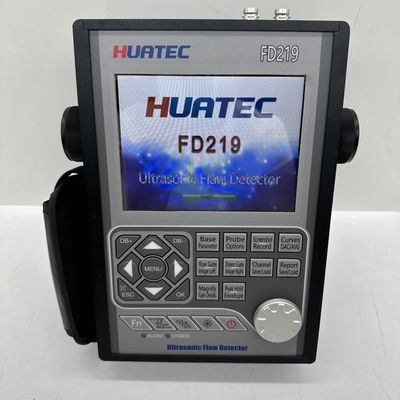

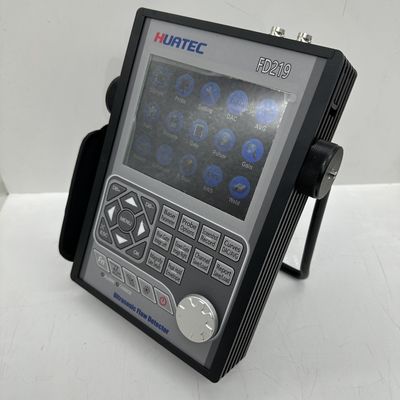

FD219 धातु आकार DAC AVG B स्कैन IP65 पोर्टेबल डिजिटल अल्ट्रासोनिक दोष डिटेक्टर

FD219 मेटल शेप DAC AVG बी स्कैन IP65 पोर्टेबल डिजिटल अल्ट्रासोनिक फ्लॉ डिटेक्टर

परिचय

यह HUATEC FD219 फ्लॉ डिटेक्टर एक पोर्टेबल औद्योगिक डिजिटल अल्ट्रासोनिक फ्लॉ डिटेक्टर है जो कार्यवस्तु में विभिन्न दोषों (दरारें, समावेशन, छिद्र, आदि) का जल्दी, सुविधा से, बिना नुकसान के और सटीक रूप से पता लगा सकता है, उनका पता लगा सकता है, उनका मूल्यांकन कर सकता है और उनका निदान कर सकता है। इसका उपयोग प्रयोगशाला और इंजीनियरिंग साइट दोनों में किया जा सकता है। इस उपकरण का व्यापक रूप से विनिर्माण, लौह और इस्पात धातु विज्ञान, धातु प्रसंस्करण, रासायनिक उद्योग और अन्य क्षेत्रों में उपयोग किया जा सकता है जिन्हें दोष का पता लगाने और गुणवत्ता नियंत्रण की आवश्यकता होती है। इसका व्यापक रूप से एयरोस्पेस, रेलवे परिवहन, बॉयलर और दबाव वाहिकाओं, आदि के क्षेत्रों में ऑनलाइन सुरक्षा निरीक्षण और जीवन मूल्यांकन में भी उपयोग किया जाता है।

इस उपकरण का व्यापक रूप से वेल्ड, फोर्जिंग, बिलेट, एक्सल, शाफ्ट, टैंक और दबाव वाहिकाओं, टर्बाइनों और संरचनात्मक घटकों में छिपी दरारों, रिक्तियों, फैलाव और समान असंततताओं का पता लगाने और उनका आकार निर्धारित करने में उपयोग किया जा सकता है।

विशेषताएं

कोर हार्डवेयर को ARM+FPGA के साथ डिज़ाइन किया गया है, और सॉफ्टवेयर एक अत्यधिक विश्वसनीय मल्टीटास्किंग ऑपरेटिंग सिस्टम का उपयोग करता है, जो उपकरण के कार्य, पोर्टेबिलिटी, स्थायित्व और विश्वसनीयता में काफी सुधार करता है।

यह उपकरण मास्टर-स्लेव मेनू का उपयोग करता है, और शॉर्टकट कुंजियों और एक डिजिटल रोटरी नॉब के साथ डिज़ाइन किया गया है। उपकरण हल्का और पोर्टेबल है, और इसे एक हाथ से पकड़ा जा सकता है।

lडिस्प्ले

पूर्ण-डिजिटल मल्टी-कलर हाई-रिज़ॉल्यूशन (640×480 पिक्सेल) मल्टी-कलर टीएफटी एलसीडी डिस्प्ले। वेवफ़ॉर्म डिस्प्ले अधिक नाजुक और मानवीय है।

वातावरण के अनुसार 4 ऑपरेटिंग इंटरफ़ेस शैलियों का चयन किया जा सकता है।

तेज़ 60 हर्ट्ज अपडेट के साथ एलसीडी। सूक्ष्म वेवफ़ॉर्म परिवर्तनों को प्रदर्शित करने में सक्षम।

एलसीडी चमक को स्वतंत्र रूप से सेट किया जा सकता है।

lआकार

ऑल-एल्यूमीनियम मेटल शेल मजबूत और टिकाऊ है, और इलेक्ट्रोमैग्नेटिक शील्डिंग प्रदर्शन बहुत अच्छा है।

360-डिग्री रोटेटिंग डैम्पिंग ब्रैकेट और रबर शीथ का उपयोग करना आसान है।

टेम्पर्ड ग्लास पैनल, अत्यंत कठोर, पहनने के लिए प्रतिरोधी और खरोंच प्रतिरोधी

lस्क्रीनशॉट और पीडीएफ फ्लॉ डिटेक्शन रिपोर्ट

सभी पृष्ठों के रीयल-टाइम स्क्रीनशॉट और फ्लॉ डिटेक्शन रिपोर्ट, और उन्हें यू डिस्क पर बीएमपी चित्रों के रूप में सहेजें, जिन्हें रंगीन या ग्रेस्केल चित्रों के रूप में सेट किया जा सकता है।

फ्लॉ डिटेक्शन रिपोर्ट को पीडीएफ फाइल के रूप में निर्यात करें और आसान संग्रह और मुद्रण के लिए यू डिस्क पर सहेजें।

पीडीएफ फ़ाइल की सभी सामग्री को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

बीएमपी चित्र और पीडीएफ फाइलें कंप्यूटर या मोबाइल फोन पर देखी जा सकती हैं।

lरेंज

स्टील में 15000 मिमी तक; रेंज को निश्चित चरणों में या लगातार चर के रूप में चुना जा सकता है। बड़े कार्य भागों पर और उच्च-रिज़ॉल्यूशन माप में उपयोग के लिए उपयुक्त।

lपल्सर

100V, 200V, 250V, 300V, 350V, 400V और 500V के बीच पल्स ऊर्जा का चयन किया जा सकता है।

विभिन्न आवृत्ति के साथ प्रोब से मेल खाने के लिए 0.1µs से 0.5 µs तक ट्यून करने योग्य पल्स चौड़ाई।

20 हर्ट्ज से 2 KHz तक समायोज्य पल्स पुनरावृत्ति आवृत्ति।

इष्टतम प्रोब प्रदर्शन के लिए 50Ω, 150Ω, 250Ω और 500Ω के बीच चयन योग्य डैम्पिंग

प्रोब चयन: सिंगल क्रिस्टल प्रोब, डुअल क्रिस्टल प्रोब, स्पेशल एंगल प्रोब, पेनेट्रेटिंग प्रोब, क्लाइम्बिंग प्रोब।

lरिसीवर

सैंपलिंग: 320 मेगाहर्ट्ज की सैंपलिंग गति पर 16 अंक ए डी कन्वर्टर

रेक्टिफिकेशन: पॉजिटिव हाफवेव, नेगेटिव हाफवेव, फुलवेव और आरएफ

एनालॉग बैंडविड्थ: 0.2 मेगाहर्ट्ज से 20 मेगाहर्ट्ज क्षमता के साथ चयन योग्य आवृत्ति रेंज (उपकरण द्वारा स्वचालित रूप से सेट) इष्टतम प्रदर्शन के लिए प्रोब से मेल खाने के लिए।

गेन: 0 डीबी से 110 डीबी चयन योग्य चरणों 0.1 डीबी, 2 डीबी, 6 डीबी में समायोज्य।

lगेट्स

दो पूरी तरह से स्वतंत्र गेट सिग्नल की ऊंचाई या पीक ट्रिगरिंग का उपयोग करके दूरी के लिए माप विकल्पों की एक श्रृंखला प्रदान करते हैं।

इको-टू-इको मोड उन सिग्नलों के लिए सटीक गेट पोजिशनिंग की अनुमति देता है जो एक-दूसरे के बहुत करीब हैं।

गेट स्टार्ट: प्रदर्शित पूरी रेंज पर चर

गेट चौड़ाई: गेट स्टार्ट से प्रदर्शित रेंज के अंत तक चर

गेट ऊंचाई: 0 से 99% फुल स्क्रीन ऊंचाई तक चर

अलार्म: एलईडी फ्लैश के साथ थ्रेशोल्ड पॉजिटिव/नेगेटिव।

lमेमोरी

उपकरण में एक अंतर्निहित बड़ी क्षमता वाली मेमोरी है, और उपकरण की बिजली विफलता के कारण डेटा और फाइलें खो नहीं जाएंगी।

कैलिब्रेशन सेटअप और प्रोब पैरामीटर को स्टोर करने के लिए 500 चैनल फ़ाइलों की मेमोरी।

ए-स्कैन वेव और सेटिंग्स को स्टोर करने के लिए 1000 वेव रिपोर्ट फ़ाइलों की मेमोरी।

सभी फ़ाइलों को संग्रहीत, पुनः प्राप्त और साफ़ किया जा सकता है।

चैनल सेटिंग्स और रिपोर्ट फ़ाइलों को मेमोरी डिस्क के माध्यम से निर्यात किया जा सकता है, और जानकारी को यूएसबी मेमोरी के माध्यम से असीमित मात्रा में संग्रहीत किया जा सकता है।

lवीडियो रिकॉर्डर

वीडियो रिकॉर्डर कई स्थितियों में उपयोगी है, यह उन लोगों के लिए बहुत सुविधाजनक है जो बाद में जांच गतिविधियों का विश्लेषण करना चाहते हैं।

उपकरण परीक्षण प्रक्रिया को रिकॉर्ड कर सकता है और इसे वीडियो फ़ाइल के रूप में सहेज सकता है, जिसे उपकरण या विशेष सॉफ़्टवेयर के माध्यम से चलाया जा सकता है। यह 10 वीडियो फ़ाइलों तक का समर्थन करता है, और प्रत्येक वीडियो फ़ाइल 5 मिनट तक लंबी हो सकती है।

यदि आप मेमोरी डिस्क पर वीडियो फ़ाइल सहेजना चुनते हैं, तो वीडियो फ़ाइल की संख्या और अवधि सीमित नहीं होगी।

परीक्षण प्रक्रिया को रिकॉर्ड करना और फिर से चलाना भविष्य के अध्ययन और दोष का पता लगाने के विश्लेषण के लिए बहुत सुविधा प्रदान करता है।

वीडियो प्लेबैक में पॉज़, फास्ट फॉरवर्ड, फास्ट रिवाइंड और स्टॉप फ़ंक्शन का समर्थन किया जाता है।

कार्य

• ऑटो कैलिब्रेशन: प्रोब जीरो ऑफसेट, प्रोब एंगल (के वैल्यू) और मटेरियल वेलोसिटी का स्वचालित कैलिब्रेशन।
• फ्लॉ लोकेटिंग: लाइव डिस्प्ले साउंड-पाथ, प्रोजेक्शन (सतह दूरी), गहराई, आयाम,
• फ्लॉ साइजिंग: एवीजी या डीएसी का उपयोग करके स्वचालित फ्लॉ साइजिंग, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग को गति देता है।
• डिजिटल रीडआउट और ट्रिग। फ़ंक्शन: सामान्य प्रोब का उपयोग करते समय मोटाई/गहराई को डिजिटल रीडआउट में प्रदर्शित किया जा सकता है और एंगल प्रोब का उपयोग करते समय सतह दूरी और गहराई सीधे प्रदर्शित की जाती है।
• डीएसी/एवीजी: वक्र स्वचालित रूप से उत्पन्न होता है, और नमूना बिंदुओं को मुआवजा और ठीक किया जा सकता है। वक्र लाभ के साथ स्वचालित रूप से तैरता है, पता लगाने की दूरी के साथ स्वचालित रूप से फैलता है, और देरी के समय के साथ स्वचालित रूप से चलता है। यह किसी भी एपर्चर के एवीजी वक्र को प्रदर्शित कर सकता है।
• AWS D1.1. इस मानक को चुनने से मैन्युअल गणना कम हो सकती है और पता लगाने की दक्षता में सुधार हो सकता है।
• घुमावदार सतह सुधार सुविधा।
• दरार ऊंचाई माप फ़ंक्शन।
• गेट मैग्नीफाई: पूरी स्क्रीन चौड़ाई पर गेट रेंज का प्रसार।
• वीडियो रिकॉर्डिंग और प्लेबैक।
• ऑटो-गेन फ़ंक्शन
• एनवेलप: 60 हर्ट्ज अपडेट दर पर लाइव ए-स्कैन और ए-स्कैन डिस्प्ले के एनवेलप का एक साथ प्रदर्शन
• पीक होल्ड: परीक्षण परिणामों की आसानी से व्याख्या करने के लिए लाइव ए-स्कैन के साथ जमे हुए पीक वेवफ़ॉर्म की तुलना करें।
• पीक मार्क: वास्तविक समय में पीक को कैप्चर और मार्क करें
• इको कोडिंग: 1~9 इको डिस्प्ले क्षेत्र को विभिन्न रंगों में प्रदर्शित करें, जिसका उपयोग दोष की स्थिति का विश्लेषण करने के लिए किया जाता है।
• ए स्कैन फ्रीज: डिस्प्ले फ्रीज वेवफ़ॉर्म और टेस्ट डिस्टेंस डेटा को होल्ड करता है।
• बी स्कैन डिस्प्ले सुविधा। कार्यवस्तु के दोष आकार को सहज रूप से प्रदर्शित करें और पता लगाने का परिणाम अधिक सहज है।

रियल टाइम क्लॉक

उपकरण घड़ी चलती रहती है और समय का ट्रैक रखती है।

संचार

दो हाई स्पीड यूएसबी2.0 पोर्ट। दो यूएसबी मोड का चयन किया जा सकता है: यू-डिस्क और यू-ब्रिज। यू-डिस्क मोड में, चैनल कॉन्फ़िगरेशन फ़ाइलें, फ्लॉ रिपोर्ट फ़ाइलें, स्क्रीनशॉट चित्र और रिकॉर्ड किए गए वीडियो यू-डिस्क पर सहेजे जा सकते हैं। यू-ब्रिज मोड में, उपकरण डेटाप्रो सॉफ्टवेयर के साथ डेटा का आदान-प्रदान करता है।

बैटरी

अंतर्निहित बड़ी क्षमता और उच्च-प्रदर्शन लिथियम-आयन बैटरी।

12 घंटे से अधिक का निरंतर कार्य समय। 4-6 घंटे का विशिष्ट रिचार्ज समय।

नॉब

रोटरी नॉब का उपयोग करके ऑपरेटिंग समायोजन आसानी से और जल्दी से किए जाते हैं।

सॉफ्टवेयर अपग्रेड

सॉफ्टवेयर को यू-डिस्क के माध्यम से आसानी से अपग्रेड किया जा सकता है। अपग्रेड से मशीन को कोई नुकसान नहीं होगा।

विनिर्देश

• मापने की रेंज: 0 से 15000 मिमी, स्टील वेग पर
• पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2000 हर्ट्ज तक
• सामग्री वेग: 1000 से 20000 मी/से
• पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2000 हर्ट्ज तक
• गतिशील रेंज: 40 डीबी से अधिक
• सिस्टम रैखिकता: क्षैतिज: +/-0.2% एफएसडब्ल्यू,
• ऊर्ध्वाधर: 0.25% एफएसएच, एम्पलीफायर सटीकता +/-1 डीबी।
• हल करने की शक्ति: 40 डीबी से अधिक
• संवेदनशीलता लीविंग: 50 डीबी से अधिक (गहराई 200 मिमी Ф2 फ्लैट-नीचे छेद)
• रद्द करें (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई
• शोर: 10% से कम
• गेट मॉनिटर: दो स्वतंत्र गेट पूरी स्वीप रेंज पर नियंत्रणीय
• गेन: 110 डीबी अधिकतम चयन योग्य रिज़ॉल्यूशन 0.1, 1.0, 2.0, 6.0 डीबी में।
• बैंडविड्थ (एम्पलीफायर बैंडपास): 0.2 से 20 मेगाहर्ट्ज
• पल्स विस्थापन: 32 डीबी से अधिक
• डिस्प्ले डिले: -20 से 3400 µs
• प्रोब डिले/जीरो ऑफसेट: 0 से 99.99 µs
• टेस्ट मोड: पल्स इको, डुअल एलिमेंट और थ्रू-ट्रांसमिशन
• पल्सर: ट्यून करने योग्य वेव पल्सर
• पल्स ऊर्जा: 100V, 200V, 250V, 300V, 500V चयन योग्य
• रेक्टिफिकेशन: पॉजिटिव हाफ वेव, नेगेटिव हाफ वेव, फुल वेव, आरएफ
• इकाइयाँ: इंच या मिलीमीटर
• ट्रांसड्यूसर कनेक्शन: बीएनसी या लेमो
• पावर आवश्यकताएँ: एसी मेन 100-240 वीएसी, 50-60 हर्ट्ज
• ऑपरेटिंग तापमान: -10 °C से 50 °C, भंडारण तापमान: -30 °C से 50 °C
