उत्पाद विवरण:
|
| लोड हो रहा है बल: | 10N/20N/50N/98N | इंडेंटर प्रकार: | 136°विकर्स डायमंड इंडेंटर |
|---|---|---|---|
| मापने की दिशा: | 360° का समर्थन करें | आधार सामग्री भंडारण: | मापने वाले डेटा के 1000-समूहों और अंशांकन डेटा के 20-समूहों को सहेजें |
| कठोरता तराजू: | एचवी, एचबी, एचआरसी, एचएलडी | परिचालन लागत वातावरण: | तापमानः-10°C~50°C; आर्द्रताः 30%~80%R.H. |
| प्रमुखता देना: | HUH-5M UCI अल्ट्रासोनिक कठोरता परीक्षक,मैनुअल जांच यूसीआई अल्ट्रासोनिक कठोरता परीक्षक,यूसीआई अल्ट्रासोनिक कठोरता परीक्षक |
||

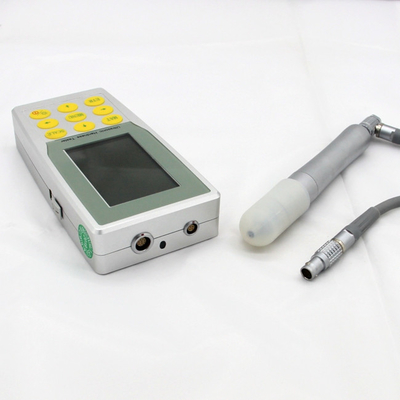

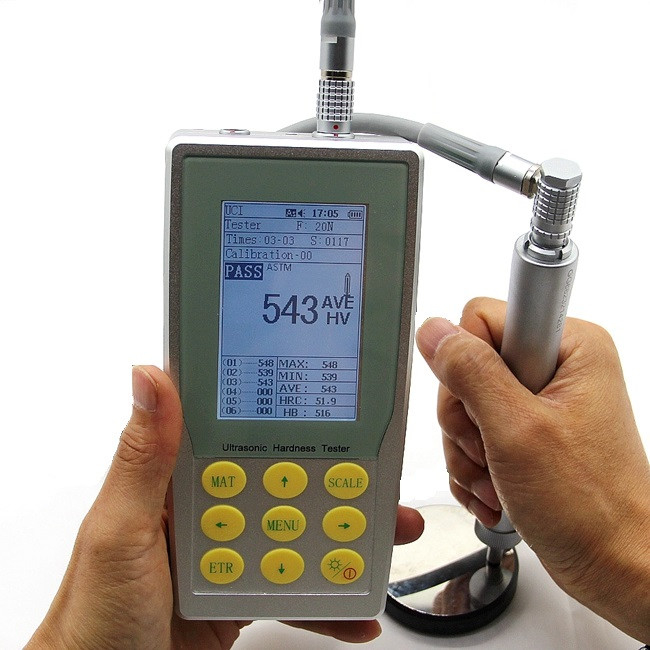

HUH-5M मैनुअल प्रोब UCI अल्ट्रासोनिक कठोरता परीक्षक
आवेदनः
अल्ट्रासोनिक कठोरता परीक्षक मॉडल HUH-5M व्यापक रूप से छोटे फोर्जिंग, कास्ट सामग्री, वेल्ड निरीक्षण, गर्मी प्रभावित क्षेत्र, आयन-नाइट्राइड स्टैम्पिंग मर और मोल्ड, रूपों, प्रेस,पतली दीवार वाले भाग, बीयरिंग, दांतों के किनारे आदि
कार्य सिद्धांत:
अल्ट्रासोनिक संपर्क प्रतिबाधा विधि
विनिर्देशः
| उत्पाद का नाम | अल्ट्रासोनिक कठोरता परीक्षक (UCI) |
| मॉडल का नाम | HUH-5M |
| लोड बल | 10N/20N/50N/98N |
| इंडेंटर प्रकार | 136° विकर्स डायमंड इंडेंटर |
| माप सीमा |
एचबीः 85-650; एचवी 80-1599; एचआरसी 20-70; एचआरबीः 41-100; एचआरएः 61-85.6 एच.एस.: 34.2-97.3;Mpa: 255-2180N/mm |
| माप की सटीकता | HV:±3%HV; HRC:±1.5HRC; HB:±3%HB; HLD:±5HLD; |
| माप दिशा | समर्थन 360° |
| डेटा भंडारण | माप डेटा के 1000-समूहों और कैलिब्रेशन डेटा के 20 समूहों को बचाने के लिए |
| कठोरता पैमाने | एचवी, एचबी, एचआरसी, एचएलडी |
| डेटा प्रदर्शन | लोड बल, परीक्षण समय, परीक्षण परिणाम, औसत, अधिकतम, न्यूनतम, विचलन और रूपांतरण स्केल। |
| कठोरता संकेत | एलसीडी डिस्प्ले |
| परिचालन वातावरण | तापमानः-10°C~50°C; आर्द्रताः 30%~80%R.H. |
| ऑपरेटिंग वोल्टेज | डीसी 6 वी |
| उपकरण आयाम | 160x80x31 मिमी |
| शुद्ध भार | लगभग 500 ग्राम ((बिना जांच के) |
उपरोक्त मैन्युअल जांच के लिए विशेषताएंः
● नवीनतम अल्ट्रासोनिक सेंसर तकनीक
● जो सहायक उपकरणों के बिना सटीक कठोरता मूल्य प्राप्त कर सकते हैं
● 360° त्वरित माप कार्य का समर्थन करें
● उत्कृष्ट मानव इंजीनियरिंग डिजाइन और पकड़ने में आसान
● जांच का उचित आयाम और वजन जो नियंत्रण के लिए सुविधाजनक हो
● परीक्षण किए जाने वाले नमूने के किनारे और स्थिर स्थिति के लिए त्वरित और सटीक माप
● परीक्षण के बाद किसी भी नमूने के लिए गैर-विनाशकारी
मुख्य विशेषताएं:
● हाथ से पकड़े जाने वाले कठोरता मापने वाले उपकरण जैसे ब्रिनेल, रॉकवेल, विकर्स, लीब आदि।
● रॉकवेल और ब्रिनेल कठोरता परीक्षण भारी भार बल और बड़े इंद्रधनुष के साथ, नमूना सतह पर गंभीर विनाश का कारण बनता है।
● विकर्स कठोरता ऑप्टिकल माप लागू करें, पेशेवर तकनीशियन सुचारू रूप से काम कर सकते हैं, भारी काम के टुकड़े, स्थापित मशीनरी और स्थायी रूप से इकट्ठे भागों की कठोरता को मापना असंभव है।
● लीब कठोरता परीक्षण कठोरता को मापने के लिए रिबाउंड और अप्रत्यक्ष विधि लागू करें, आसानी से ब्रीनेल, रॉकवेल और विकर्स पैमाने में परिवर्तित होने पर बड़े विचलन का कारण बनता है।
● अल्ट्रासोनिक कठोरता परीक्षक मॉडल HUH-5M परीक्षण टुकड़ों के लिए तुलनात्मक कठोरता माप करने के लिए अल्ट्रासोनिक संपर्क प्रतिबाधा विधि लागू करता है, उच्च सटीकता, दक्षता,पोर्टेबल और आसान संचालन.
मानक वितरणः
| मानक वितरण | मात्रा | मानक वितरण | मात्रा | मानक वितरण | मात्रा | मानक वितरण | मात्रा |
| HUH-5M मुख्य इकाई | 1 | जांच केबल | 1 | एंटी-वीब्रशन केस | 1 | अंग्रेजी संचालन पुस्तिका | 1 |
| 50N/98N मैनुअल जांच | 1 | कॉम केबल | 1 | स्क्रू | 1 | वारंटी कार्ड | 1 |
| मानक रॉकवेल ब्लॉक | 1 | यूएसबी केबल | 1 | योग्यता प्रमाण पत्र | 1 | पैकिंग सूची | 1 |
मैनुअल जांच विनिर्देशः
| जांच का प्रकार | यूसीआई-1के | UCI-2K | यूसीआई-5K | UCI-10K |
| परीक्षण बल | 10N | 20N | 50N | ९८एन |
| व्यास | 22 मिमी | 22 मिमी | 22 मिमी | 22 मिमी |
| लम्बाई | 154 मिमी | 154 मिमी | 154 मिमी | 154 मिमी |
| अस्थिर छड़ी व्यास | 2.4 मिमी | 2.4 मिमी | 3 मिमी | 3 मिमी |
| मापने की सतह की मोटाई | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |
मोटर चालित जांच के विनिर्देश:
| जांच का प्रकार | यूसीआई-300 | यूसीआई-500 | यूसीआई-800 | यूसीआई-1000 |
| परीक्षण बल | 3एन | 5N | 8N | 10N |
| व्यास | 46 मिमी | 46 मिमी | 46 मिमी | 46 मिमी |
| लम्बाई | 197.5 मिमी | 197.5 मिमी | 197.5 मिमी | 197.5 मिमी |
| अस्थिर छड़ी व्यास | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |
