उत्पाद विवरण:
|
| उत्पाद का नाम: | पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर | प्रदर्शन: | 7 इंच टीएफटी रंगीन स्क्रीन, 800*480 रिज़ॉल्यूशन |
|---|---|---|---|
| ऑपरेशन मोड: | बटन, रोटरी, टच स्क्रीन | विद्युत आपूर्ति: | लिथियम आयन बैटरी |
| प्रमुखता देना: | टच स्क्रीन अल्ट्रासोनिक दोष डिटेक्टर,एसडी कार्ड अल्ट्रासोनिक दोष डिटेक्टर,पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर |
||
ऑटो कैलिब्रेशन फंक्शन पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर एसडी कार्ड टच स्क्रीन
विशेषताएं
● निकट और दूर दूरी के पता लगाने की आवश्यकताओं को पूरा करने के लिए उच्च परिशुद्धता मात्रात्मक और स्थिति निर्धारण
●नजीक क्षेत्र का अंधा क्षेत्र छोटा है, छोटे व्यास और पतली दीवार वाले पाइप के लिए पता लगाने की आवश्यकताओं को पूरा कर सकता है।
●ऑटो-कैलिब्रेशन फ़ंक्शनःएक बटन ऑटो-कैलिब्रेशन,संचालित करने में आसान,ऑटोमैटिक परीक्षण जांच ¢P देरी ¢,K मान ¢,X मान ¢ और वेग
● स्वतः दोष गूंज स्थिति प्रदर्शित ((गहराईःd, क्षैतिजःp, दूरीःs, आयाम,dB,ф)
●तीन तराजू को स्वतंत्र रूप से स्विच करें ((गहनता:d, क्षैतिजःp,दूरी:s)
● स्वतः लाभ, पीक लिफाफा, पीक मेमोरी कार्य, जो पता लगाने की दक्षता में सुधार कर सकते हैं।
● स्वतः दोष का पता लगाने की प्रक्रिया और गतिशील प्लेबैक रिकॉर्ड करें
●φ मान की गणनाःसीधे जांच द्वारा दोष का पता लगाने के लिए, स्वचालित रूप से रूपांतरण φ मूल्य के लिए उच्चतम तरंग का पता लगा सकता है
●500 स्वतंत्र चैनल ((विस्तार योग्य हो सकते हैं), जो किसी भी उद्योग के पता लगाने के मानकों को स्वतंत्र रूप से इनपुट और स्टोर कर सकते हैं, उन्हें साइट पर निरीक्षण के लिए मानक ब्लॉक ले जाने की आवश्यकता नहीं है।
●500 ए-स्कैन तरंगों और डेटा को स्वतंत्र रूप से स्टोर और प्लेबैक करें
● डीएसी, एवीजी और टीसीजी वक्र (गहनता मुआवजा) स्वचालित रूप से उत्पन्न होते हैं और उन्हें खंडित किया जा सकता है। नमूनाकरण बिंदुओं में कोई प्रतिबंध नहीं है और उन्हें सही और मुआवजा दिया जा सकता है।
●14 अंतर्निहित निरीक्षण मानक
●किसी भी उद्योग मानक में प्रवेश करने के लिए स्वतंत्र
●पल्स की चौड़ाई और ताकत समायोजित की जा सकती है
●बी स्कैन और बी रंग स्कैन समारोह;
●कंप्यूटर के साथ संवाद कर सकते हैं, और निर्यात कर सकते हैं WORD. फ़ाइल, साथ ही पता लगाने की रिपोर्ट
●IP65 एबीएस प्लास्टिक केस, मजबूत और टिकाऊ,जल प्रतिरोधी और धूल प्रतिरोधी और उत्कृष्ट विरोधी हस्तक्षेप क्षमता
● डेटा प्रिंट रिपोर्ट आदि का विश्लेषण करने के लिए (वायरलेस) संचार सॉफ्टवेयर का उपयोग करें;
● 260,000 रंगों की सच्ची रंगीन स्क्रीन, मजबूत प्रकाश या कम प्रकाश के तहत कार्य वातावरण के लिए उपयुक्त है
●उच्च प्रदर्शन वाली लिथियम बैटरी, 8-10 घंटे तक लगातार काम कर सकती है
● वास्तविक समय में घड़ी रिकॉर्डिंगः वास्तविक समय में दोष का पता लगाने की तारीख, समय ट्रैकिंग रिकॉर्ड और भंडारण
●पावर-डाउन सुरक्षा, भंडारण डेटा खो नहीं सकता
● दोष का पता लगाने के मापदंडों को स्वचालित रूप से परीक्षण या पूर्व निर्धारित किया जा सकता है
●डिजिटल रिजेक्ट, लाभ और रैखिकता को प्रभावित नहीं करता है
● लाभ मुआवजा: सतह की रगड़पन, घुमावदार सतहों, मोटे काम के टुकड़ों के लंबी दूरी के दोष का पता लगाने आदि के लिए डीबी मंदता को सही किया जा सकता है।
●कंप्यूटर पर सॉफ्टवेयर द्वारा दोष डिटेक्टर को संचालित कर सकते हैं, जिससे कंप्यूटर नियंत्रित दोष डिटेक्टर का लक्ष्य
तकनीकी विनिर्देश
| प्रदर्शन | 7 इंच का टीएफटी रंगीन स्क्रीन,800*480 रिज़ॉल्यूशन |
| ऑपरेशन मोड | बटन, रोटरी, टच स्क्रीन |
| विद्युत आपूर्ति | लिथियम आयन बैटरी |
| बैटरी क्षमता | 5.0Ah |
| पावर वोल्टेज | 12V |
| शक्ति मात्रा | 1 |
| कार्य समय | ≥ 8 घंटे |
| एडाप्टर इनपुट | डीसी100~240 वी 50 हर्ट्ज/60 हर्ट्ज |
| एडाप्टर आउटपुट | एसी 12 वी |
| एडाप्टर शक्ति | 36W |
| डेटा भंडारण | एसडी कार्ड ((16G) |
| अलार्म | 1 |
| कार्य तापमान | -10°C ≈45°C |
| भंडारण तापमान | -20°C60°C |
| आईपी ग्रेड | IP65 |
| आयाम | 245*155*55 मिमी |
| वजन | 1.18 किलोग्राम (बैटरी सहित) |
| पारंपरिक यूटी मॉडल | |
| जांच कनेक्टर प्रकार | LEMO 00 |
| चैनल प्रकार | एकल चैनल |
| चैनल संख्या | 500 समूह (स्केल करने योग्य) |
| पल्स प्रकार | नकारात्मक तेज तरंग |
| प्रेषण वोल्टेज | 50V 350V, 50V में कदम |
| डम्पिंग | 560Ω |
| लाभ | 0~110dB, कदमः0.5/2/6/12dB |
| अच्छे बदलाव लाओ | -4~+4 |
| सतह मुआवजा | सभी लाभ सीमा |
| कार्य आवृत्ति | 0.5~20MHz; |
| जांच का प्रकार | एकल, दोहरी, पार, विसर्जन प्रकार |
| फ़िल्टर |
तीन वैकल्पिक: 1~4MHz/0.5~10MHz/2~20MHz |
| पता लगाने का मोड | नकारात्मक/सकारात्मक/दोतरफा/आरएफ |
| अस्वीकार करना | 0~80%, चरण 1% |
| परीक्षण सीमा | 0~15000 मिमी,न्यूनतम प्रदर्शन रेंज:15 मिमी (स्टील में) |
| सामग्री का वेग | 100~2000 मीटर/सेकंड |
| पल्स विस्थापन | -10~1000 मिमी |
| पी विलंब | 0~200us |
| एक्स-वीएएल | 0~100 मिमी |
| मार्गदर्शक | वेल्ड, शीट, फोर्जिंग निरीक्षण |
| परीक्षण बिंदु | पीक/एक्स-वैल/जे वैल |
| माप |
गेटःअम्ब्रिड्यूड,अम्ब्रिड्यूड डीबी मान,रेंज,क्षैतिज दूरी,ऊर्ध्वाधर दूरी,ए और बी गेट के बीच अंतर मान कर्सर:2 क्रॉस कर्सर, क्षैतिज और ऊर्ध्वाधर दूरी, और कर्सर के बीच की दूरी का परीक्षण कर सकते हैं ((बी स्कैन फ़ंक्शन के तहत) |
| द्वार | गेट स्टार्टःसभी रेंज |
| गेट चौड़ाईःसभी रेंज | |
| गेट स्तर:10~90%, चरण:1% | |
| वक्र | डीएसी, अधिकतम छह वक्र, एनबी/टी 47013, जीबी/टी 11345, जीबी/टी 29712 और अन्य मानकों के अनुरूप |
| टीसीजी, अधिकतम छह वक्र | |
| AVG | |
| अन्य कार्य | पूर्ण स्क्रीन, कर्सर स्विच ((रेंज/ऊंचाई/क्षितिज), एकल/निरंतर ऑटो लाभ ((10~100%, चरण 10%), इको तुलना, इको पूर्ण, पीक लिफाफा, पीक मेमोरी, फास्ट स्कैन, बाहरी मोड, स्क्रीनशॉट |
| पीक फ्रीज/क्रैक गहराई/गेट विस्तार//घुमावदार सतह संशोधन/बी स्कैन/फ्लैट वेल्ड सिमुलेशन//वीडियो | |
| अलार्म | ध्वनि और प्रकाश अलार्म |
| संवेदनशीलता के अवशेष | ≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| क्षैतिज रैखिकता त्रुटि | ≤0.3% |
| ऊर्ध्वाधर रैखिकता त्रुटि | ≤ 3% |
| आयाम रैखिकता त्रुटि | ≤±2% |
| एटेंचुएटर की सटीकता | 20 डीबी ± 1 डीबी |
| गतिशील सीमा | ≥32dB |
| दूरस्थ संकल्प | ≥26dB |
| शोर स्तर | <40×10-9V/ |
मानक विन्यास
| नाम | QTY | ||

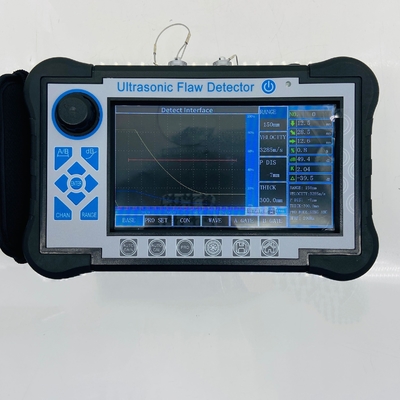

| 1 | मुख्य इकाई | 1 | |

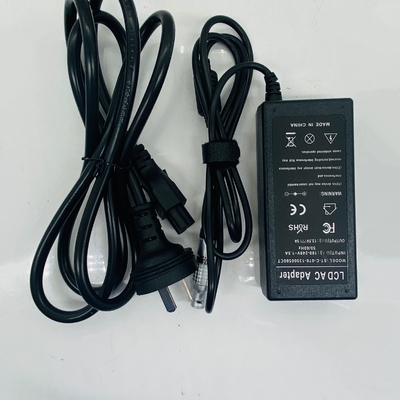

| 2 | पावर एडाप्टर | 1 | |

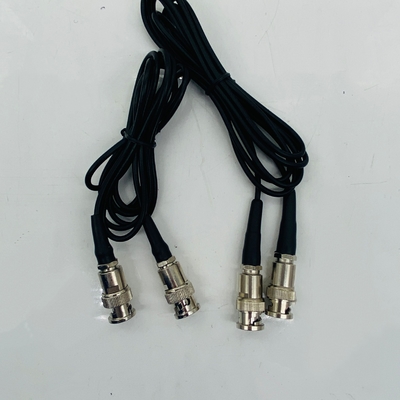

| 3 | जांच कनेक्टिंग केबल | 2 | |

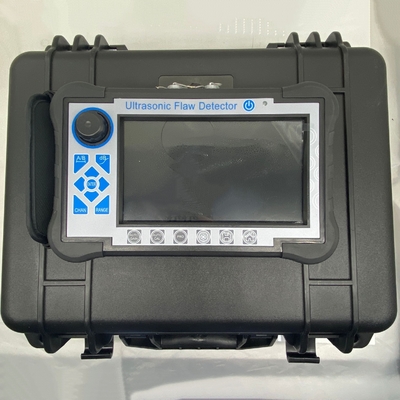

| 4 | उपकरण के मामले | 1 | |
| 5 | निर्देश पुस्तिका | 1 | |
| 6 | सीधी जांच 10 मिमी 2.5MHz | 1 | |

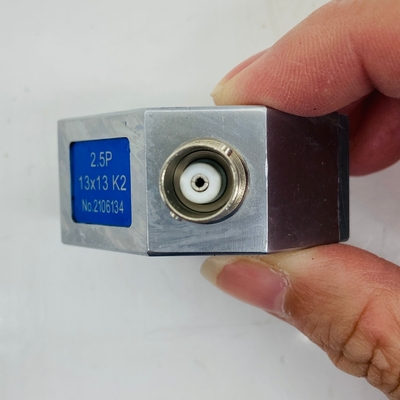

| 7 | कोण जांच 13x13 K2 2.5MHz | 1 | |
| 8 | वारंटी कार्ड | 1 |
