टीजी-14 अल्ट्रा-छोटा गैर संपर्क विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज

टीजी-14 अल्ट्रा-छोटा गैर संपर्क विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज

उत्पाद की विशेषताएं

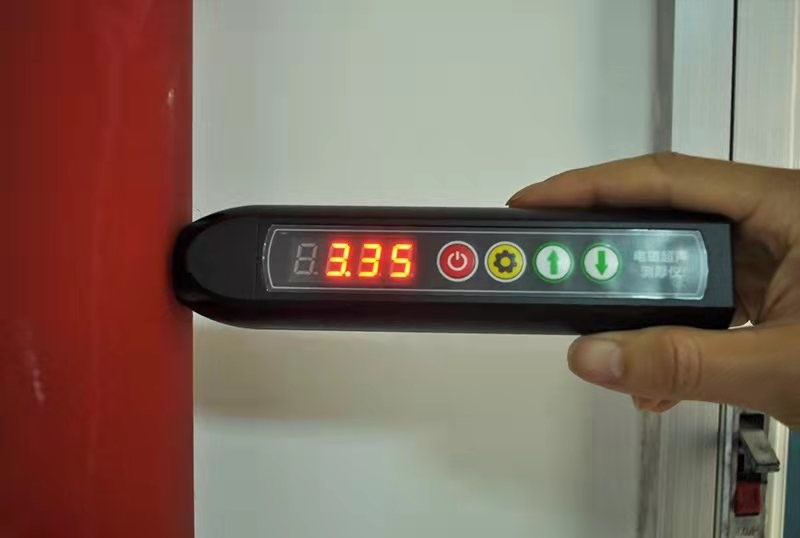

विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज एक अल्ट्रा छोटा, गैर-संपर्क मोटाई मापने वाला उपकरण है जिसमें ध्वनिक युग्मन एजेंट नहीं होता है।यह धातु या चुंबकीय प्रवाहकीय सामग्री की मोटाई को माप सकता है.

छोटा आकार और ले जाने में आसान

workpiece सतह के लिए आवश्यकताओं उच्च नहीं हैं, और वहाँ असमान सतह चमकाने के लिए कोई जरूरत नहीं है, जो गैर संपर्क माप का एहसास कर सकते हैं

यह कोटिंग के प्रति असंवेदनशील है और कोटेड वर्कपीस या संक्षारित धातु पाइप की मोटाई को माप सकता है।

ध्वनिक युग्मन एजेंट के बिना, यह उच्च तापमान वाले वर्कपीस की मोटाई माप का एहसास कर सकता है और तापमान मुआवजा कर सकता है।

प्रदर्शन सूचकांक

(1) सामान्य विशेषताएं:

A. उपकरण में एक मेजबान और एक मोबाइल फोन होता है, जो वाई-फाई के माध्यम से वायरलेस रूप से जुड़े होते हैं

B. उपकरण विद्युत चुम्बकीय अल्ट्रासोनिक सिद्धांत को अपनाता है, और निरीक्षण प्रक्रिया को काम के टुकड़े की सतह और युग्मन एजेंट को पीसने की आवश्यकता नहीं है

सी. जांच और मेजबान एकीकृत कर रहे हैं, और जांच बदला जा सकता है

D. टैबलेट कंप्यूटर को कनेक्ट करने के बाद, दो कार्य हैंः A स्कैन और B स्कैन

E. कॉन्फ़िगर करने योग्य जांच प्रकारः जांच (≤ 80 °C, अल्पकालिक माप), उच्च तापमान जांच (≤ 800 °C, अल्पकालिक माप)

F. उच्च तापमान हैंडल को कॉन्फ़िगर किया जा सकता हैःलघु हैंडल (अधिकतम 350 °C और अल्पकालिक माप की निरीक्षण आवश्यकता को पूरा करता है),लंबे हैंडल (800 डिग्री सेल्सियस तक के निरीक्षण और अल्पकालिक माप की आवश्यकताओं को पूरा)

(2) पता लगाने योग्य वर्कपीस सामग्रीःकार्बन स्टील, कास्ट स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील, तांबा, एल्यूमीनियम, टाइटेनियम और अन्य कंडक्टर सामग्री

(3) माप सीमाः1.5-240.0 मिमी,माप रेंज का अधिकतम मूल्य मापी जाने वाली सामग्री के गुणों, ध्वनि शमन गुणांक, सतह की स्थिति और अन्य कारकों से प्रभावित होता है

(4)माप उपकरण की त्रुटि सीमाःजब workpiece की मोटाई 10mm से कम है, त्रुटि 0.05mm है; जब मोटाई 10mm से अधिक है, त्रुटि + (0.01 + एच / 200) मिमी है (एच workpiece की मोटाई है)

(5) लाभ प्राप्त करना:≤ 100dB

(6)उच्च तापमान जांच की कार्य तापमान सीमाःकम कार्बन स्टील (या अन्य फेरोमैग्नेटिक स्टील): - 150 °C~+800 °C; ऑस्टेनिटिक स्टेनलेस स्टील (या अन्य गैर फेरोमैग्नेटिक सामग्री): - 150 °C~+150 °C

(7)सामान्य तापमान जांचः≤ 80 °C, 4MHz, मुख्य रूप से ठीक अनाज सामग्री, जैसे कम कार्बन स्टील, एल्यूमीनियम, आदि का पता लगाने के लिए प्रयोग किया जाता है,

(8) उच्च तापमान जांचः≤ 800 °C, 4MHz, मुख्य रूप से कम कार्बन वाले स्टील जैसे फेरोमैग्नेटिक बारीक अनाज वाली सामग्री को मापने के लिए प्रयोग किया जाता है

(9) अधिकतम उठाने की दूरीः4 मिमी (वास्तविक उठाने की दूरी सामग्री के गुणों और तापमान से संबंधित है) एंटी रस्ट फिल्म, नमक जमा या किसी अन्य इन्सुलेट कोटिंग (रंग, वार्निश, तामचीनी, प्लास्टिक, आदि)) का उपयोग परिचालन अंतर के रूप में किया जा सकता

(10) वर्कपीस का न्यूनतम व्यास (वक्रता):9 मिमी

(11) जांच का अधिकतम झुकाव कोणः25°

(12) जांच की उत्तेजना मोडःस्थायी चुंबक

(13) ध्वनि तरंग का प्रकारःकतरनी तरंग

(14) उच्च तापमान मुआवजाःयह उच्च तापमान ध्वनि वेग के लिए स्वचालित क्षतिपूर्ति का कार्य है

(15)सोनिक ध्वनि गति समायोजन सीमाः1000-9999 मी/सेकंड

(16)वेवफॉर्म डिस्प्लेःसकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ तरंग, लिफाफा तरंग

(17)पावर सप्लाईःलिथियम बैटरी में निर्मित, कार्य समय 5 घंटे से कम नहीं

(१८) मेजबान के सामान्य कार्य तापमान सीमाः-10~+50°C

(19)होस्ट भंडारण तापमान सीमाः0~+40°C

(20) मेजबान वजनः250 ग्राम (सामान्य तापमान जांच के साथ)

(21) मेजबान के आयाम:लंबाई 176mm x चौड़ाई 42mm x मोटाई 32mm
