उत्पाद विवरण:
|
| उत्पाद का नाम: | एक्स-रे दोष डिटेक्टर के लिए सहायक उपकरण | मॉडल: | छवि गुणवत्ता संकेतक (आईक्यूआई) |
|---|---|---|---|
| मानक: | दीन,EN462,एएसटीएम747 | एमओक्यू: | 1 पीसी |
| प्रमुखता देना: | आई.क्यू.आई. वायर टाइप पेनेट्रामीटर,एक्स-रे दोष डिटेक्टर पेनेट्रामीटर,छवि गुणवत्ता संकेतक पेनेट्रामीटर |
||

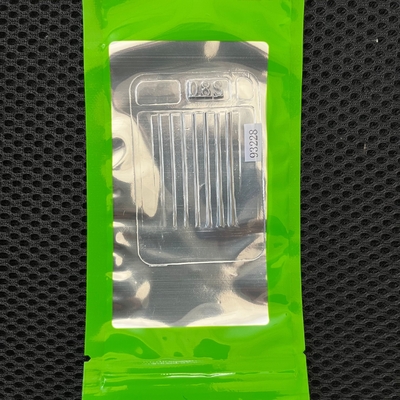

छवि गुणवत्ता संकेतक (IQI) वायर प्रकार पेनेट्रामीटर एक्स-रे दोष डिटेक्टर के लिए सहायक उपकरण

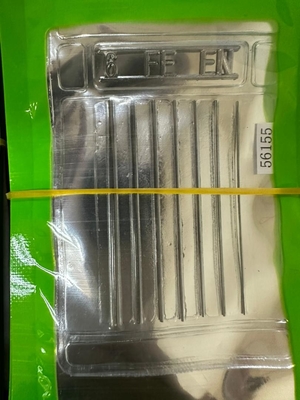

EN 462-1 तार का प्रकार
EN 462-1 वायर प्रकार जर्मन मानकों (DIN 54. 109) की जगह लेने के लिए एक यूरोपीय मानक के रूप में पेश किया गया था
और ब्रिटिश स्टैंडर्ड्स इंस्टीट्यूट (BS3971:1980 प्रकार 1) इमेज क्वालिटी इंडिकेटर। प्रत्येक इंडिकेटर में एक श्रृंखला होती है
विभिन्न मोटाई के सात समानांतर तारों से निर्मित और पारदर्शी, लचीली सामग्री की दो पतली चादरों के बीच माउंट और कैप्सूल
पीवीसी. एक सीसा मोनोग्राम सबसे मोटी तार, सामग्री और EN प्रतीक की संख्या दर्शाता है।
तार व्यास:
| तार संख्या |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| तार व्यास ((मिमी) |
3.20 | 2.50 | 2.00 | 1.60 | 1.25 | 1.00 | 0.80 | 0.63 | 0.50 | 0.40 |
| तार संख्या |
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |
| तार व्यास ((मिमी) |
0.32 | 0.25 | 0.20 | 0.16 | 0.125 | 0.10 | 0.08 | 0.063 | 0.05 |
सूचक आकारः
एन इमेज क्वालिटी इंडिकेटर के चार आकार हैं।
आकार 1- तारों की संख्या 1 से 7 तक है और सामग्री मोटाई के लिए इस्तेमाल किया जाता है
आकार 6- तारों की संख्या 6 से 12 तक होती है और 12.5 से 50 मिमी तक की सामग्री की मोटाई के लिए उपयोग की जाती है
आकार 10一में तार संख्या 10 से 16 तक होती है और 5 से 20 मिमी की सीमा में सामग्री मोटाई के लिए उपयोग की जाती है
आकार 13- तारों की संख्या 13 से 19 तक होती है और सामग्री मोटाई के लिए 2.5 से 10 मिमी की सीमा में प्रयोग किया जाता है
एएलआई आकार स्टील ((फे), एल्यूमीनियम ((एआई), और स्टेनलेस स्टील ((एसएस) में उपलब्ध हैं। तांबा ((क्यू), जिरकोनियम ((ज़ेडआर) छवि
गुणवत्ता संकेतक केवल आकार 6 और 10 में उपलब्ध हैं।
आकार 6, 10 और 13.
उदाहरण के तौर पर पहचान (यानी सीसा मोनोग्राम) के लिए, कहते हैं आकार 10 (वायर नंबर 10 से 16) स्टील में ((Fe)
10FE EN होगा।
DIN 54 109 तार प्रकार
DIN 54 109 तार प्रकार छवि गुणवत्ता संकेतक हैं
एन 462-1 के समान
अमेरिका में, हमारे डायनेटर एक जैसे हैं, और वहाँ एक ही तार संख्या में सभी आकार के हैं
आरंभिक रूप से यह केवल इस बात से भिन्न होता है कि प्रमुख मोनोग्राम EN के बजाय DIN पढ़ता है।
उदाहरण: आकार 6 स्टेनल्स सेल में तार संख्या 6 से 12) 6 DINSS होगी।
एन 462-2 स्टेपवीज/होल प्रकार के पेनेट्रामीटर
सील में चार मॉडल संख्याओं एच 5, एच 9 और एच 13 में आकार में स्टेपवेज और एइलबल
| मॉडल नं. | स्टेपवेज रेंज | सामग्री की मोटाई |
| H5 | 0.32 से 1 मिमी | 16 से 50 मिमी |
| H9 | 0.8 से 2.5 मिमी | 40 से 125 मिमी |
| H13 | 2TO6.3 मिमी | 100 से 315 मिमी तक |

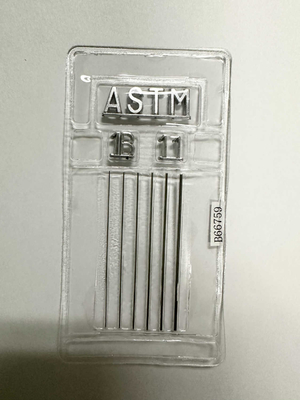

ASTM E747 तार प्रकार के प्रवेशमापक
ASTM E747 तार प्रकार Penetrameters विभिन्न मोटाई के छह समानांतर तारों की एक श्रृंखला से बना है,
सीसा के अक्षरों से सीसा की मोटाई का पता चलता है
सबसे मोटी तार, और सामग्री समूह ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu)
शामिल है।
| सेट नं. | तार नं. | दीया। | दीया। |
| ए | 1 | 0.08 | 0.0032 |
| - | 2 | 0.10 | 0.0040 |
| - | 3 | 0.13 | 0.0050 |
| - | 4 | 0.16 | 0.0063 |
| - | 5 | 0.20 | 0.0080 |
| - | 6 | 0.25 | 0.0100 |
