धातु प्रसंस्करण उद्योग में एकल और दोहरे तत्व रंग स्क्रीन अल्ट्रासोनिक मोटाई गेज

एकल और दोहरे तत्व रंग स्क्रीन अल्ट्रासोनिक मोटाई गेज

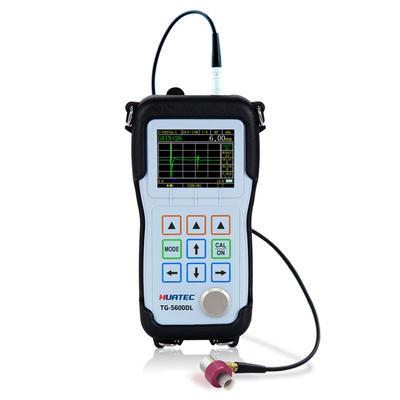

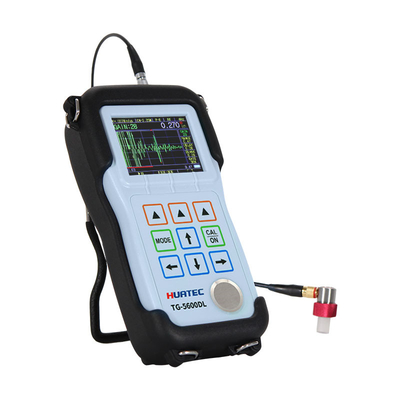

HUATEC TG-5600DL एक पोर्टेबल अल्ट्रासोनिक मोटाई गेज है। अल्ट्रासोनिक माप के संचालन सिद्धांतों के आधार पर,टीजी-5600डीएल विभिन्न सामग्रियों की मोटाई को 0 तक सटीकता के साथ मापने में सक्षम है.001 मिलीमीटर या 0.0001 इंच, और व्यापक रूप से मोटाई माप अनुप्रयोगों की एक किस्म में प्रयोग किया जाता है।

उपयोगकर्ता काम के टुकड़े को क्षतिग्रस्त किए बिना, मापी जा रही सामग्री के केवल एक तरफ से मोटाई को माप सकते हैं।

टीजी-5600डीएल एक ही समय में मोटाई रीडिंग और ए-स्कैन प्रदर्शित कर सकता है, जिससे उपयोगकर्ताओं को तरंगों की जांच करने की अनुमति मिलती है। इको डिस्प्ले उपयोगकर्ताओं को माप को नियंत्रित करने में मदद करता है,ताकि मोटाई माप रेंज बड़ी हो, माप के मान सही हैं, और माप में सामग्री से संबंधित त्रुटियों से भी बचा जा सकता है। बी-स्कैन फ़ंक्शन का उपयोग मापे जा रहे वर्कपीस के निचले प्रोफाइल का निरीक्षण करने के लिए किया जाता है।जांच काम के टुकड़े की सतह के साथ चलता है काम के टुकड़े के क्रॉस सेक्शन प्रदर्शित करने के लिए.

इस गेज का उपयोग विनिर्माण, धातु प्रसंस्करण उद्योग, एयरोस्पेस, रेलवे परिवहन, रासायनिक उद्योग, वस्तु निरीक्षण उद्योग और अन्य परीक्षण क्षेत्रों में किया जा सकता है।विभिन्न प्रकार की प्लेटों और प्रसंस्कृत भागों को सटीक रूप से मापने के अलावा, विभिन्न प्रकार के पाइपों और दबाव वाहिकाओं की निगरानी करना जो उत्पादन उपकरणों में उपयोग के दौरान जंग लगने के बाद उनके पतलेपन के स्तर की निगरानी करने के लिए,जो विनाशकारी परीक्षण उद्योग में एक अपरिहार्य उपकरण है.

भंडारण कार्य ग्राहकों की विभिन्न आवश्यकताओं के अनुसार वैकल्पिक है और निर्मित बड़े क्षमता वाले डेटा लॉगर 100,000 मोटाई माप मान और 400 तरंगों को संग्रहीत कर सकते हैं।अन्य अधिक कार्य वैकल्पिक हो सकते हैं, जैसे बहु-परत मोटाई माप, अल्ट्रा-उच्च रिज़ॉल्यूशन, बड़े रेंज मोटाई माप, डिजिटल शोर में कमी और खिड़की मोड, आंतरिक दीवार ऑक्साइड परत, वास्तविक समय संचार,बहु-चैनल और अन्य विकल्प.

मुख्य माप कार्य

• अधिकांश सामग्री माप एकल तत्व ट्रांसड्यूसर का उपयोग करके किए जा सकते हैं।

• माप मोटाई सीमाः 0.01 मिमी ~ 38 मीटर, मापी जा रही सामग्री, जांच, सतह की स्थिति, तापमान और चयनित विन्यास के आधार पर।

• किसी अज्ञात ध्वनि वेग सामग्री की ध्वनि गति निर्धारित करें

• उच्च संकल्पः नियमित प्रदर्शन संकल्प 0.001 मिमी है, वैकल्पिक अति उच्च संकल्प 0.0001 मिमी तक पहुंच सकता है।

• माप इकाइयां: मिलीमीटर, इंच, माइक्रोन और मिल।

• उच्च तापमान माप: 500°C तक के तापमान।

• सिस्टम डिफ़ॉल्ट कॉन्फ़िगरेशन मेनूः उपयोगकर्ता की सुविधा के लिए, इसे उपकरण के जांचक के उपयोग के लिए डिफ़ॉल्ट स्थितियों के अनुसार सेट किया गया है।

• ठहराव समारोहः माप के बाद प्रसंस्करण संचालन की अनुमति देता है। स्थिर माप डेटा प्राप्त करने के लिए सभी मापदंडों को सुविधाजनक रूप से समायोजित करें।

• फुल-स्क्रीन वेवफॉर्म डिस्प्ले फंक्शनः इको डिस्प्ले क्षेत्र को 20% तक बढ़ाता है, जिससे ऑपरेटर को एक बड़ा विंडो अनुभव मिलता है।

• प्रतिध्वनि तीव्रता का संकेतः प्रतिध्वनि जितनी तेज होगी, उतनी ही अधिक संकेत पट्टी दिखाई देगी, विशेष रूप से अंक प्रदर्शन, जो अधिक उपयोगी है।

• समय आधारित बी-स्कैन मोडः इसका उपयोग मापे जाने वाले वर्कपीस के निचले प्रोफाइल को देखने के लिए किया जाता है।

• अंतर/कम करने की दर मोडःसेट बिंदु के सापेक्ष मोटाई का अंतर प्रदर्शित किया जाता है और कमी दर के प्रतिशत के रूप में व्यक्त किया जाता है।

• टीडीजी समय-परिवर्तित लाभः प्रारंभिक लाभ को कम करके प्रारंभिक धड़कन या इंटरफ़ेस गूंज को प्रभावी ढंग से कम किया जा सकता है,और परीक्षण नमूना के निचले गूंज अधिकतम लाभ को बढ़ाकर बढ़ाया जा सकता है, जिसे मापना आसान है।

• माप मोडःपल्स-इको ((पी-ई),इंटरफेस-इको ((आई-ई),इको-इको ((ई-ई),मल्टीपल इको ((आई-एमई),डबल इको सत्यापन ((ई-ईवी)
