उत्पाद विवरण:
|
| बैंडविड्थ: | 0.1 मेगाहर्ट्ज ~ 20 मेगाहर्ट्ज | तरंग फ़िल्टर: | 1M~5M |
|---|---|---|---|
| संकल्प: | 800 × 480 | मात्रात्मक विधा: | डीएसी वक्र，एवीजी(डीजीएस) वक्र |
| प्रमुखता देना: | टच स्क्रीन अल्ट्रासोनिक दोष डिटेक्टर,एसडी कार्ड अल्ट्रासोनिक दोष डिटेक्टर,FD540mini अल्ट्रासोनिक दोष डिटेक्टर |
||

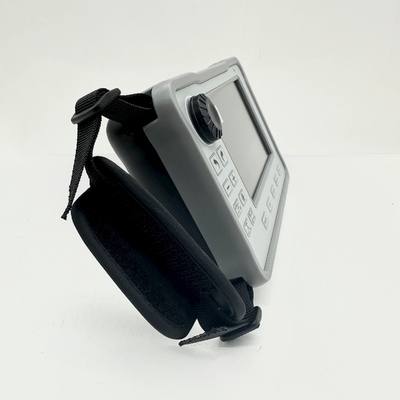

FD540mini एसडी कार्ड टच स्क्रीन अल्ट्रासोनिक दोष डिटेक्टर
संक्षिप्त परिचय
FD540mini अल्ट्रासोनिक दोष डिटेक्टर हमारी कंपनी द्वारा लॉन्च किया गया अल्ट्रासोनिक परीक्षण उत्पाद का एक नया प्रकार है, जिसका व्यापक रूप से बॉयलर, दबाव पोत, बिजली, पेट्रोलियम, रासायनिक,अपतटीय तेल, पाइपलाइनों, जहाज निर्माण, ऑटोमोबाइल, यांत्रिक विनिर्माण, धातु विज्ञान, धातु प्रसंस्करण, इस्पात संरचनाओं, रेलवे परिवहन, परमाणु ऊर्जा, विश्वविद्यालयों, आदि यह सुविधाजनक पता लगा सकते हैं,ढूँढना, मूल्यांकन और विभिन्न आंतरिक दोषों का निदान (दरारें, ढीलापन, छिद्र, समावेशन, आदि) में workpieces.दृढ़ सहनशक्ति, उच्च संवेदनशीलता, तेजी से प्रतिक्रिया, और 10000Hz तक की अधिकतम दोहराव उत्सर्जन आवृत्ति। यह एक बेहद पोर्टेबल अल्ट्रासोनिक दोष का पता लगाने उत्पाद है।
तकनीकी मापदंड
| पता लगाने की सीमा |
10m ((लंबी तरंग कार्बन स्टील) (मीट्रॉलोजिकल प्रदर्शन आवश्यकताएंः ≥3500 मिमी) |
| पल्स मोड | तेज धड़कन, वर्ग तरंग, दो-वर्ग तरंग |
| पल्स वोल्टेज | 25V/300V समायोज्य स्टेपिंग 25V |
| पल्स चौड़ाई | 0ns ₹500ns निरंतर समायोज्य, 10ns गति |
| डम्पिंग | मजबूत और कमजोर समायोज्य |
|
धड़कन की पुनरावृत्ति आवृत्ति |
स्वचालित या मैनुअल, 100Hz से 1000Hz तक लगातार समायोज्य, 10 हर्ट्ज की गति के साथ |
| लाभ | 120dB, गति 0.1dB, 1dB, 10dB |
| बैंडविड्थ | 0.1 मेगाहर्ट्ज ∙20 मेगाहर्ट्ज |
| तरंग फ़िल्टर | 1M~5M |
| डिस्प्ले स्क्रीन | 50.0 इंच का एलसीडी, प्रभावी प्रदर्शन का आकार 108 मिमी लंबा और 64 मिमी चौड़ा है |
| संकल्प | 800×480 |
| उपकरण इंटरफ़ेस | दोहरी LEMO-00 C5 |
| अलार्म | गेट ए, बी अलार्म |
| आउटपुट इंटरफ़ेस | टाइप-सी यूएसबी |
| पता लगाने का मोड | पूर्ण तरंग, सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, आरएफ |
| द्वार | स्वतंत्र A,B |
| माप मोड | शिखर, लहर की ओर |
| स्मृति | एसडी कार्ड 1 जी |
| सामग्री सहेजें | एकल-फ्रेम, बहु-फ्रेम निरंतर रिकॉर्डिंग (≤200 फ्रेम) |
| मात्रात्मक मोड | डीएसी वक्र,एवीजी ((डीजीएस) वक्र |
| सहायक कार्य |
समर्थन स्पर्श, आभासी कीबोर्ड, पीडी तेजी से चार्जिंग, स्वचालित लाभ, पीक मेमोरी, फ्रीज |
|
दोष का पता लगाना मानक |
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| आकार और वजन | 183 मिमी × 113 मिमी × 45 मिमी 780 ग्राम, बैटरी शामिल |
| बैटरी | 12 घंटे |
| इकाई | मीट्रिक, शाही |
| परिचालन तापमान | -10°C55°C |
| चार्जर | ¥ जनरल ¥ एसी ((100 ¥ 240 वी, 50 ¥ 60 हर्ट्ज) |
| संकल्प |
36dB (मीट्रॉलोजिकल प्रदर्शन आवश्यकताएंः≥26dB) |
| गतिशील सीमा |
40dB (मीट्रॉलोजिकल प्रदर्शन आवश्यकताएंः≥26dB) |
| संवेदनशीलता सीमा |
60dB (मीट्रॉलोजिकल प्रदर्शन आवश्यकताएंः≥42dB) |
| ऊर्ध्वाधर रैखिकता |
2. 8% (मीट्रॉलोजिकल प्रदर्शन आवश्यकताएं:≤6%) |
|
क्षैतिज रैखिकता |
00.6% (मीट्रॉलोजिकल प्रदर्शन आवश्यकताएंः≤2%) |
| भाषा | चीनी/अंग्रेजी |

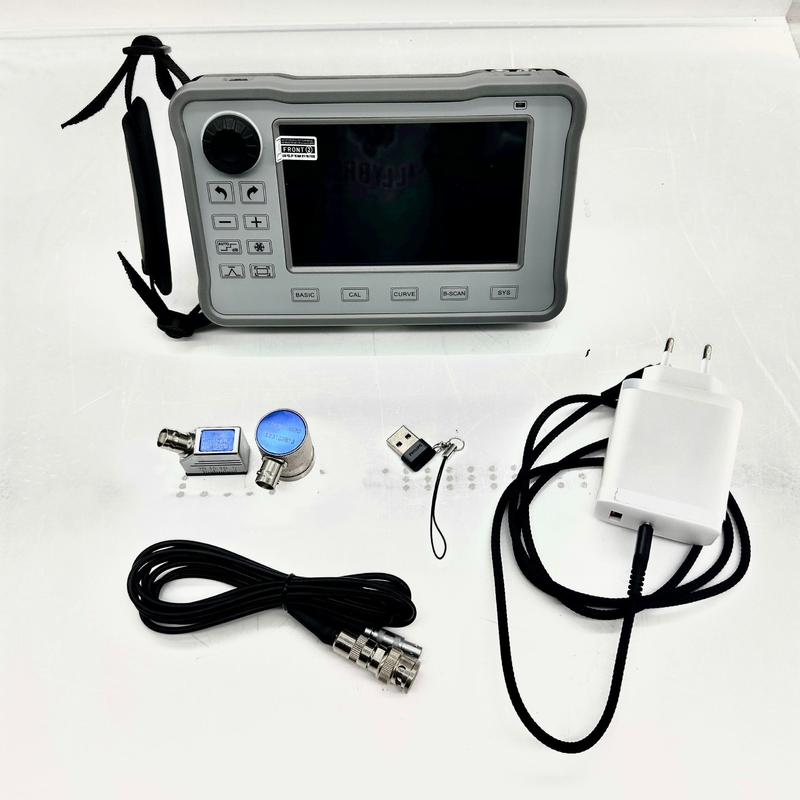

मानक विन्यास
| सीरियल नंबरr | नाम | संख्या |
| 1 | मेजबान FD540mini | 1 |
| 2 | जांच (उच्च सटीकता वाली सीधी जांच, कोण जांच) | 2 |
| 3 | जांच लाइन | 2 |
| 4 | चार्जर | 1 |
| 5 | विद्युत लाइन | 1 |
| 6 | निर्देश पुस्तिका | 1 |
| 7 | अनुपालन प्रमाणपत्र | 1 |
| 8 | वारंटी कार्ड | 1 |
| 9 | पावर बैंक | 1 |
