उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | आसंजन परीक्षक | नमूना: | एचकेएसएम-1 |
|---|---|---|---|
| प्रदर्शन प्रणाली: | फोर्स वैल्यू और स्ट्रेंथ स्विच एक की के साथ | संकल्प: | 0.001 केएन 0.001 एमपीए |
| हाई लाइट: | गोस्ट आसंजन पुल परीक्षण,एनडीटी आसंजन पुल परीक्षण,आसंजन पुल परीक्षण एनडीटी उपकरण |
||
लेपित सबस्ट्रेट्स पर पुल-ऑफ आसंजन (पुल विधि) आसंजन परीक्षक
निवेदन स्थान
HKSM-1 पुलर आसंजन परीक्षक धातु, पेंट, स्प्रे, जलरोधक सामग्री, चिपकने वाला, क्रोम चढ़ाना, निकल चढ़ाना, कंक्रीट और अन्य सामग्री कोटिंग्स के आसंजन को माप सकता है।उपकरण का कार्य सिद्धांत मैट्रिक्स की सतह पर एक निश्चित व्यास की कोटिंग के आसंजन को मापने के लिए हाइड्रोलिक प्रणाली का उपयोग करना है।परीक्षक का बहुक्रियाशील डिजिटल डिस्प्ले डिस्प्ले की इकाई के रूप में एमपीए या केएन के साथ आसंजन का आकार दिखाता है।डिजिटल डिस्प्ले, परीक्षण के परिणाम सहज और विश्वसनीय हैं।अंकन उपकरण से भिन्न, मानव अवलोकन की त्रुटि कम हो जाती है।उत्पाद अंतरराष्ट्रीय और राष्ट्रीय मानकों के डिजाइन और विनिर्माण, अग्रणी प्रौद्योगिकी, स्थिर प्रदर्शन के अनुसार है
अनुरूप मानक
ISO 4624 पेंट और वार्निश आसंजन के लिए पुल-ऑफटेस्ट
② पोर्टेबल आसंजन परीक्षकों का उपयोग करके कोटिंग्स की पुल-ऑफ ताकत के लिए एएसटीएम डी 4541 मानक परीक्षण विधि
③ एएसटीएम डी7234 पोर्टेबल पुल-ऑफ एडहेसन टेस्टर्स का उपयोग करके कंक्रीट पर कोटिंग्स की पुल-ऑफ एडहेसन ताकत के लिए मानक परीक्षण विधि
④ जीबी/टी 5210-2006 "रंग पेंट और वार्निश खींचने की विधि आसंजन परीक्षण"
TB-T2965-2011 "रेलवे कंक्रीट ब्रिज डेक वाटरप्रूफ परत तकनीकी स्थितियाँ"
उपकरण पैरामीटर
| उपकरण संरचना | एक टुकड़ा |
| प्रदर्शन प्रणाली | एक कुंजी के साथ बल मान और शक्ति स्विच |
| माप सीमा |
बल सीमा: 0-10.000KN एमपीए मूल्यों की सीमा: 10 मिमी ब्लॉक 0-127.38 एमपीए 14 मिमी ब्लॉक 0-64.99 एमपीए 20 मिमी ब्लॉक 0-31.84 एमपीए 50 मिमी ब्लॉक 0-5.09 एमपीए |
| संकल्प |
0.001KN 0.001 एमपीए |
| शुद्धता | ±1% |
| चरम प्रतिधारण | हाँ |
| लिक्विड क्रिस्टल लाइटिंग | हाँ |
| चार्जिंग मोड | 2000mAh उच्च क्षमता वाली रिचार्जेबल बैटरी |
| स्वचालित शटडाउन | हाँ |
| मुख्य सामग्री | प्रकाश मिश्र धातु |
उत्पाद कॉन्फ़िगरेशन:

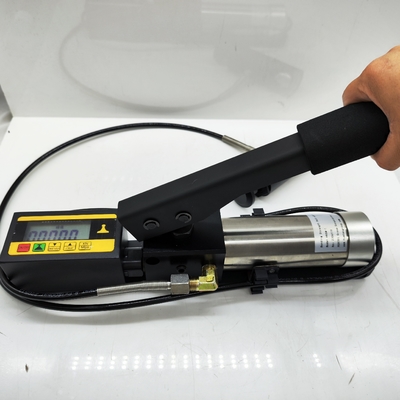

1. एक डिजिटल डिस्प्ले मैनुअल पंप
2. जल्दी से एक आस्तीन बाहर खींचो
3. एक चार्जर
4.20 मिमी स्पिंडल दस
5. एक कटर
6. ग्राइंडिंग पैड छह टुकड़े
7. चिपकने का एक सेट
8. प्रमाणपत्र, वारंटी कार्ड और मैनुअल की एक प्रति
9. एक पोर्टेबल उपकरण केस
उपकरण विशेषताएँ:
1, पोर्टेबल हैंडहेल्ड उपकरण, कहीं भी इस्तेमाल किया जा सकता है, कोई बाहरी बिजली की आपूर्ति नहीं - प्रयोगशाला में इस्तेमाल किया जा सकता है, क्षेत्र में इस्तेमाल किया जा सकता है।
2, बड़ा और पढ़ने में आसान एलसीडी डिजिटल डिस्प्ले
3. स्पिंडल आकार, माप इकाई और भंडारण डेटा का चयन करने के लिए बटन दबाएं, और स्पिंडल आकार के अनुसार स्वचालित रूप से परिणाम की गणना करें।
4, मिश्र धातु और स्टेनलेस स्टील बॉडी के साथ पोर्टेबल इंस्ट्रूमेंट बॉक्स, रेन प्रूफ, डस्ट प्रूफ, एंटी-इम्पैक्ट।
5, उच्च गुणवत्ता वाले हाइड्रोलिक पंप का उपयोग किसी भी अवसर पर किया जा सकता है, तीन साल की वारंटी।
6, दबाव और प्रदर्शन प्रणाली को मानक डायनेमोमीटर द्वारा कैलिब्रेट किया जाता है, सटीकता ±1% (पूर्ण पैमाने) के भीतर नियंत्रित की जाती है।
7, स्व-पोजीशनिंग स्पिंडल, चिकनी और खुरदरी सतह का माप परिणामों पर कोई प्रभाव नहीं पड़ता है।
8, निरंतर उच्च परिशुद्धता सुनिश्चित करने के लिए उच्च ग्रेड औद्योगिक दबाव सेंसर।
9, वैकल्पिक 10 मिमी, 14 मिमी, 20 मिमी और 50 मिमी स्पिंडल।
10, एलसीडी लिक्विड क्रिस्टल डिस्प्ले, आप एमपीए या केएन यूनिट चुन सकते हैं।
का उपयोग कैसे करें:
1. स्पिंडल तैयार करें, और पहले से बंधे स्पिंडल की कोटिंग को ग्राइंडिंग पैड से अच्छी तरह पॉलिश करें।फिर स्पिंडल और मापी गई कोटिंग की सतह पर मौजूद तेल और अन्य गंदगी को उचित विलायक से साफ करें, और सूखने की प्रतीक्षा करें;
2. उपकरण से सुसज्जित दो-घटक गोंद खोलें, इसे 1: 1 के अनुपात में मिलाएं (जितना चाहें उतना मिलाएं), इसे ड्राइंग स्पिंडल के नीचे पतला और समान रूप से फैलाएं, तैयार स्पिंडल पर स्पिंडल दबाएं सतह का परीक्षण करें, अतिरिक्त गोंद को दबाव से निचोड़ें, और फिर बिखरे हुए गोंद को साफ करें।आसंजन परीक्षण की तैयारी से पहले गोंद के पूरी तरह से ठीक होने (लगभग 24 घंटे) तक प्रतीक्षा करें (यदि आवश्यक हो, तो धुरी के चारों ओर काटने के लिए आपूर्ति किए गए काटने वाले चाकू का उपयोग करें);
3. दबाव से राहत: उपकरण के दाहिनी ओर सफेद उभरे हुए घूमने वाले प्लग को वामावर्त घुमाएँ जब तक कि इसे घुमाया न जा सके, और दबाव हैंडल को बिल्कुल नीचे तक दबाएँ।इस स्थिति में, क्लैंप रिंग पर पुल रिंग को बहुत नीचे तक दबाएं, फिर क्लैंप रिंग को खींचें, क्लैंप रिंग को स्पिंडल पर रखें, और यह सुनिश्चित करने के लिए इसे खींचें कि यह कसकर बंधा हुआ है;
4. बिजली की आपूर्ति चालू करने के लिए उपकरण डिस्प्ले स्क्रीन के स्विच बटन को दबाएं;ड्राइंग स्पिंडल के आकार (10,14,20,50 वैकल्पिक) का चयन करने के लिए दूसरी कुंजी (स्पिंडल आकृति संलग्न के साथ) दबाएँ।आम तौर पर, मानक विन्यास के साथ स्पिंडल का आकार 20 मिमी है, इसलिए हम उपकरण परीक्षण की इकाई का चयन करने के लिए अगले चरण, ---- पर आगे बढ़ सकते हैं
5, उपकरण की इकाई में दो प्रकार के वैकल्पिक एमपीए और केएन, केएन क्रिया मूल्य आमतौर पर उपयोग की जाने वाली इकाइयां हैं, हम अक्सर ताकत मूल्य इकाई एमपीए का उपयोग करते हैं, केएन / एमपीए कुंजी दबाकर इकाइयों में परिवर्तित किया जा सकता है;
ध्यान दें: उपकरण में कोई निश्चित कुंजी नहीं है।इकाई या स्पिंडल का आकार तब तक चुनें जब तक स्क्रीन पर प्रदर्शित इकाई या आकार वही हो जो हम चाहते हैं।
6. उपकरण को शून्य करने के लिए रीसेट बटन को फिर से दबाएं, दाएं रोटरी प्लग को नीचे की ओर दक्षिणावर्त घुमाएं, फिर आप धीरे-धीरे हैंडल को हिला सकते हैं (ऊपर उठाने और नीचे दबाने का एक धीमा चक्र), इस समय, डिस्प्ले पर रीडिंग आवृत्ति भी धीरे-धीरे बढ़ रही है, धीरे-धीरे, हमें कुछ कठिनाई महसूस होगी, इस समय अधिक सटीक परिणाम प्राप्त करने के लिए प्रेस की गति को सावधानीपूर्वक नियंत्रित करना होगा, जितना धीमा उतना बेहतर), जब वे एक तेज़ "" ध्वनि सुनते हैं, धुरी खींचते हैं कि कोटिंग से गिर गया, स्क्रीन तय रीडिंग कोटिंग का आकार आसंजन है;
ध्यान दें: कोटिंग के आसंजन का ग्रेड आम तौर पर मापा परिणामों (यानी ली गई रीडिंग) और स्पिंडल के निचले सिरे के बहाव के आधार पर तय किया जाता है।परीक्षण क्षेत्र के बहाव का अवलोकन करने से बहाव और कोटिंग की विभिन्न परतों के बीच आसंजन और सामंजस्य के बारे में अधिक जानकारी मिलेगी।
सभी मानक स्पिंडल समतल स्पिंडल हैं।घुमावदार स्पिंडल को स्टील पाइप और अन्य घुमावदार सतहों का पता लगाने के लिए सुसज्जित किया जा सकता है।यदि आवश्यक हो, तो आप उन्हें प्राप्त करने के लिए हमारी इकाई से संपर्क कर सकते हैं।
