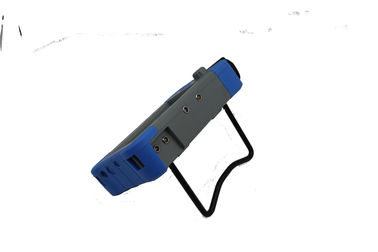

पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर एसडी कार्ड टच स्क्रीन ए स्कैन बी स्कैन एफडी580 कम शोर

एसडी कार्ड टच स्क्रीन पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर ए स्कैन बी स्कैन FD580 कम शोर



परिचय



डिजिटल अल्ट्रासोनिक दोष डिटेक्टर उन्नत प्रकार का है, जो टच स्क्रीन है, जो जल्दी, आसानी से और बिना किसी नुकसान के, कार्य-टुकड़े के अंदर विभिन्न दोषों जैसे दरारें, वेल्ड, छिद्र, रेत के छेद, समावेशन, तह आदि का सटीक रूप से पता लगा सकता है, स्थान निर्धारित कर सकता है, मूल्यांकन कर सकता है और निदान कर सकता है। इसका उपयोग बिजली, पेट्रोकेमिकल, बॉयलर और दबाव पोत, इस्पात संरचना, सैन्य, एयरोस्पेस, रेलवे परिवहन, ऑटोमोबाइल, मशीनरी और अन्य क्षेत्रों में किया गया है। यह गैर-विनाशकारी परीक्षण उद्योग के लिए एक आवश्यक उपकरण है।



विशेषताएँ



● निकट और दूर की दूरी का पता लगाने की आवश्यकताओं को पूरा करने के लिए उच्च परिशुद्धता परिमाणीकरण और स्थिति निर्धारण

● निकट-क्षेत्र अंधा क्षेत्र छोटा है, छोटे व्यास और पतली दीवार वाली पाइप के लिए पता लगाने की आवश्यकताओं को पूरा कर सकता है।

● ऑटो अंशांकन समारोह: एक बटन ऑटो अंशांकन, संचालित करने के लिए आसान, स्वचालित परीक्षण जांच "पी देरी", "के मूल्य", "एक्स मूल्य" और वेग

● दोष प्रतिध्वनि स्थिति को स्वचालित रूप से प्रदर्शित करें (गहराई: d, क्षैतिज: p, दूरी: s, आयाम, dB, ф)

● तीन स्केल स्वतंत्र रूप से स्विच करें (गहराई: d, क्षैतिज: p, दूरी: s)

● ऑटो गेन, पीक लिफाफा, पीक मेमोरी फ़ंक्शन, जो पता लगाने की दक्षता में सुधार कर सकते हैं।

● दोष का पता लगाने की प्रक्रिया और गतिशील प्लेबैक को स्वचालित रूप से रिकॉर्ड करें

● φ मान गणना: सीधे जांच द्वारा फोर्जिंग दोष का पता लगाना, स्वचालित रूप से रूपांतरण φ मान के लिए उच्चतम तरंग पा सकता है

● 500 स्वतंत्र चैनल (विस्तार योग्य हो सकते हैं), जो किसी भी उद्योग के पता लगाने के मानकों को स्वतंत्र रूप से इनपुट और संग्रहीत कर सकते हैं, साइट पर निरीक्षण के लिए मानक ब्लॉक ले जाने की आवश्यकता नहीं है।

● 500 ए-स्कैन तरंगों और डेटा को स्वतंत्र रूप से संग्रहीत और प्लेबैक करें

● DAC, AVG, और TCG वक्र (गहराई क्षतिपूर्ति) स्वचालित रूप से उत्पन्न होते हैं और उन्हें खंडित किया जा सकता है। नमूना बिंदु अप्रतिबंधित हैं और उन्हें सही और मुआवजा दिया जा सकता है।

● 14 अंतर्निहित निरीक्षण मानक

● किसी भी उद्योग मानक में प्रवेश करने के लिए स्वतंत्र

● पल्स की चौड़ाई और ताकत समायोज्य हो सकती है

● बी स्कैन और बी रंग स्कैन फ़ंक्शन;

● कंप्यूटर के साथ संवाद कर सकते हैं, और WORD. फ़ाइल निर्यात कर सकते हैं, साथ ही पहचान रिपोर्ट भी

● IP65 ABS प्लास्टिक केस, मजबूत और टिकाऊ, जलरोधक और धूलरोधक, और उत्कृष्ट हस्तक्षेप-विरोधी क्षमता

● डेटा प्रिंट रिपोर्ट आदि का विश्लेषण करने के लिए (वायरलेस) संचार सॉफ़्टवेयर का उपयोग करें;

● 260,000-रंग की सच्ची रंगीन स्क्रीन, तेज रोशनी या कम रोशनी में काम करने के माहौल के लिए उपयुक्त है

● उच्च प्रदर्शन लिथियम बैटरी, 8-10 घंटे तक लगातार काम कर सकती है

● वास्तविक समय घड़ी रिकॉर्डिंग: वास्तविक समय दोष का पता लगाने की तारीख, समय ट्रैकिंग रिकॉर्ड और भंडारण

● पावर-डाउन सुरक्षा, भंडारण डेटा खो नहीं सकता

● दोष पहचान मापदंडों का स्वचालित रूप से परीक्षण या पूर्व-निर्धारित किया जा सकता है

● डिजिटल अस्वीकृति, लाभ और रैखिकता को प्रभावित नहीं करती है

● लाभ क्षतिपूर्ति: डीबी क्षीणन को सतह खुरदरापन, घुमावदार सतहों, मोटे कार्य-टुकड़ों की लंबी दूरी की दोष पहचान आदि के लिए ठीक किया जा सकता है।

● पीसी पर सॉफ्टवेयर द्वारा दोष डिटेक्टर को संचालित कर सकते हैं, जिससे कंप्यूटर नियंत्रित दोष डिटेक्टर का पता लगाने का लक्ष्य प्राप्त हो सकता है



तकनीकी विनिर्देश

प्रदर्शन	7 इंच TFT रंगीन स्क्रीन, 800*480 रिज़ॉल्यूशन
ऑपरेशन मोड	बटन, रोटरी, टच स्क्रीन
बिजली की आपूर्ति	लिथियम आयन बैटरी
बैटरी की क्षमता	5.0एएच
पावर वोल्टेज	12 वी
बिजली की मात्रा	1
काम का समय	≥8 घंटे
एडाप्टर इनपुट	डीसी100～240V 50हर्ट्ज/60हर्ट्ज
एडाप्टर आउटपुट	एसी 12 वी
एडाप्टर पावर	36डब्ल्यू
आधार सामग्री भंडारण	एसडी कार्ड(16जी)
खतरे की घंटी	1
वर्किंग टेम्परेचर	-10℃～45℃
भंडारण तापमान	-20℃～60℃
आईपी ​​ग्रेड	आईपी65
आयाम	245*155*55मिमी
वज़न	1.18 किग्रा (बैटरी शामिल)
पारंपरिक यूटी मॉडल
जांच कनेक्टर प्रकार	लेमो 00
चैनल प्रकार	एक चैनल
चैनल संख्या	500 समूह (बढ़ाया जा सकने योग्य)
पल्स प्रकार	नकारात्मक तीव्र तरंग
संचारित वोल्टेज	50～350V,50V में कदम
भिगोना	560Ω
पाना	0~110dB, चरण:0.5/2/6/12dB
लाभ ठीक समायोजन	-4~+4
सतह क्षतिपूर्ति	सभी लाभ रेंज
कार्य आवृत्ति	0.5~20 मेगाहर्ट्ज;
जांच प्रकार	एकल, दोहरी, के माध्यम से, विसर्जन प्रकार
फ़िल्टर	तीन वैकल्पिक: 1~4 मेगाहर्ट्ज/0.5~10 मेगाहर्ट्ज/2~20 मेगाहर्ट्ज
पता लगाने का तरीका	नकारात्मक/सकारात्मक/दो-तरफ़ा/आरएफ
अस्वीकार करना	0~80%, चरण 1%
परीक्षण रेंज	0~15000मिमी,न्यूनतम प्रदर्शन रेंज:15मिमी(स्टील में)
पदार्थ वेग	100~20000मी/सेकेंड
पल्स विस्थापन	-10~1000मिमी
पी विलंब	0~200यूएस
एक्स-वैल	0~100मिमी
मार्गदर्शक	वेल्ड, शीट, फोर्जिंग निरीक्षण
परीक्षण बिंदु	पीक/एक्स-वैल/जे वैल
माप	गेट: आयाम, आयाम dB मान, रेंज, क्षैतिज दूरी, ऊर्ध्वाधर दूरी, A और B गेट के बीच अंतर मान कर्सर: 2 क्रॉस कर्सर, क्षैतिज और ऊर्ध्वाधर दूरी और कर्सर के बीच की दूरी का परीक्षण कर सकते हैं (बी स्कैन फ़ंक्शन के तहत)
दरवाज़ा	गेट स्टार्ट: सभी रेंज
	गेट की चौड़ाई: सभी रेंज
	गेट स्तर:10~90%,चरण:1%
वक्र	डीएसी, अधिकतम छह वक्र, एनबी/टी 47013, जीबी/टी 11345, जीबी/टी 29712, और अन्य मानकों को पूरा करते हैं
	टीसीजी, अधिकतम छह वक्र
	औसत
अन्य कार्य	पूर्ण स्क्रीन, कर्सर स्विच (रेंज / ऊंचाई / क्षितिज), एकल / निरंतर ऑटो लाभ (10 ~ 100%, चरण 10%), इको तुलना, इको पूर्ण, पीक लिफाफा, पीक मेमोरी, तेज स्कैन, बाहरी मोड, स्क्रीनशॉट
	पीक फ्रीज/क्रैक गहराई/गेट विस्तार//वक्रित सतह संशोधन/बी स्कैन/फ्लैट वेल्ड सिमुलेशन//वीडियो
खतरे की घंटी	ध्वनि और प्रकाश अलार्म
संवेदनशीलता छोड़ना	≥65dB(200मिमी—Φ2FH,2.5PΦ20)
क्षैतिज रैखिकता त्रुटि	≤0.3%
ऊर्ध्वाधर रैखिकता त्रुटि	≤3%
आयाम रैखिकता त्रुटि	≤±2%
एटेन्यूएटर सटीकता	20डीबी ±1 डीबी
डानामिक रेंज	≥32डीबी
दूरस्थ समाधान	≥26डीबी
शोर स्तर	<४०×१०-9वी/



















































































































































































मानक विन्यास



	नाम	मात्रा
1	मुख्य इकाई	1
2	बिजली अनुकूलक	1
3	जांच कनेक्टिंग केबल	2
4	उपकरण केस	1
5	अनुदेश पुस्तिका	1
6	सीधी जांच 10 मिमी 2.5 मेगाहर्ट्ज	1
7	कोण जांच 13x13 K2 2.5MHz	1
8	आश्वासन पत्रक	1































अतिरिक्त सहायक उपकरण:

डेटा प्रबंधन सॉफ्टवेयर

डेटा प्रबंधन केबल RS232

सीधी जांच (5MHZ-ф20)

सीधी जांच (2.5MHZ-ф20)

सीधी जांच (2.25MHZ-ф20)

सीधी जांच (1MHZ-ф20)

कोण जांच (4MHZ-45 डिग्री, 8*9 मिमी)

कोण जांच (4MHZ-60 डिग्री, 8*9 मिमी)

कोण जांच (4MHZ-70 डिग्री, 8*9 मिमी)

कोण जांच (4MHZ-80 डिग्री, 8*9 मिमी)

कोण जांच (2MHZ-45 डिग्री, 8*9 मिमी)

कोण जांच (2MHZ-60 डिग्री, 8*9 मिमी)

कोण जांच (2MHZ-70 डिग्री, 8*9 मिमी)

कोण जांच (2MHZ-80 डिग्री, 8*9 मिमी)

जांच टी/आर (5MHz-ф20mm, फोकस 15mm)

जांच टी/आर (2.5 मेगाहर्ट्ज-ф20मिमी, फोकस 15मिमी)

जांच के लिए कनेक्शन केबल (बीएनसी-बीएनसी)

जांच के लिए कनेक्शन केबल (BNC-Lemo 00)

जांच के लिए कनेक्शन केबल (BNC-Lemo 01)

जांच के लिए कनेक्शन केबल (लेमो 00-लेमो 01)

लिथियम आयन बैटरी

पावर एडाप्टर (4A/9V)

बिजली का केबल

चमड़े का बकस
