उत्पाद विवरण:
|
| बैंडविड्थ: | 0.1 मेगाहर्ट्ज ~ 20 मेगाहर्ट्ज | पाना: | 120dB, गति 0.1dB, 1dB, 10dB |
|---|---|---|---|
| प्रदर्शन स्क्रीन: | 5.0 इंच एलसीडी, प्रभावी डिस्प्ले आकार 108 मिमी लंबा और 64 मिमी चौड़ा है | याद: | एसडी कार्ड 1जी |
| मात्रात्मक विधा: | डीएसी वक्र，एवीजी(डीजीएस) वक्र | डिटेक्शन मोड: | पूर्ण तरंग, धनात्मक अर्ध तरंग, ऋणात्मक अर्ध तरंग, आरएफ |
| पल्स वोल्टेज: | 25V ~ 300V समायोज्य स्टेपिंग 25V | ||
| प्रमुखता देना: | हल्के अल्ट्रासोनिक दोष डिटेक्टर,डिजिटल अल्ट्रासोनिक दोष निरीक्षण परीक्षक,10 मीटर की दूरी पर अल्ट्रासोनिक दोष डिटेक्टर |
||

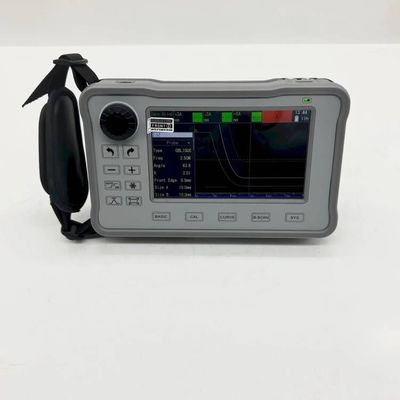

FD540mini लाइटवेट डिजिटल अल्ट्रासोनिक फ़्लॉ डिटेक्टर 0.1-20MHz 10m डिटेक्शन रेंज दोष निरीक्षण परीक्षक
संक्षिप्त परिचय
FD540mini अल्ट्रासोनिक दोष डिटेक्टर हमारी कंपनी द्वारा लॉन्च किया गया एक नए प्रकार का अल्ट्रासोनिक परीक्षण उत्पाद है, जो व्यापक रूप से बॉयलर, दबाव वाहिकाओं, बिजली, पेट्रोलियम, रसायन, अपतटीय तेल, पाइपलाइन, जहाज निर्माण, ऑटोमोबाइल, यांत्रिक विनिर्माण, धातु विज्ञान, धातु प्रसंस्करण, इस्पात संरचना, रेलवे परिवहन, परमाणु ऊर्जा, विश्वविद्यालयों आदि जैसे उद्योगों में उपयोग किया जाता है। यह वर्कपीस में विभिन्न आंतरिक दोषों (दरारें, ढीलापन, छिद्र, समावेशन इत्यादि) का आसानी से पता लगा सकता है, पता लगा सकता है, मूल्यांकन और निदान कर सकता है। इस डिजिटल अल्ट्रासोनिक दोष डिटेक्टर में एक कॉम्पैक्ट संरचना, स्थिर तरंग रूप, मजबूत सहनशक्ति, उच्च संवेदनशीलता, तेज प्रतिक्रिया और 10000 हर्ट्ज तक की अधिकतम दोहराव उत्सर्जन आवृत्ति है। यह एक अत्यंत पोर्टेबल अल्ट्रासोनिक दोष का पता लगाने वाला उत्पाद है।
तकनीकी मापदंड
| पता लगाने की सीमा |
10 मीटर (अनुदैर्ध्य तरंग कार्बन स्टील) (मेट्रोलॉजिकल प्रदर्शन आवश्यकताएँ: ≥3500मिमी) |
| पल्स मोड | तीक्ष्ण नाड़ी, वर्ग तरंग, द्विवर्ग तरंग |
| पल्स वोल्टेज | 25V ~ 300V समायोज्य स्टेपिंग 25V |
| नाड़ी की चौड़ाई | 0ns ~ 500ns लगातार समायोज्य, 10ns गति |
| भिगोना | मजबूत और कमजोर समायोज्य |
|
पल्स पुनरावृत्ति आवृत्ति |
स्वचालित या मैन्युअल, 100Hz से 1000Hz तक लगातार समायोज्य, 10Hz की गति के साथ |
| पाना | 120dB, गति 0.1dB, 1dB, 10dB |
| बैंडविड्थ | 0.1 मेगाहर्ट्ज ~ 20 मेगाहर्ट्ज |
| तरंग फ़िल्टर | 1M~5M |
| प्रदर्शन स्क्रीन | 5.0-इंच एलसीडी, प्रभावी डिस्प्ले आकार 108 मिमी लंबा और 64 मिमी चौड़ा है |
| संकल्प | 800×480 |
| उपकरण इंटरफ़ेस | डुअल LEMO-00 C5 |
| खतरे की घंटी | गेट ए, बी अलार्म |
| आउटपुट इंटरफ़ेस | टाइप-सी यूएसबी |
| डिटेक्शन मोड | पूर्ण तरंग, धनात्मक अर्ध तरंग, ऋणात्मक अर्ध तरंग, आरएफ |
| दरवाज़ा | स्वतंत्र ए,बी |
| मापन मोड | शिखर, तरंग पक्ष |
| याद | एसडी कार्ड 1जी |
| सामग्री सहेजें | एकल फ़्रेम, मल्टी-फ़्रेम निरंतर रिकॉर्डिंग (≤200 फ़्रेम) |
| मात्रात्मक विधा | डीएसी वक्र, एवीजी (डीजीएस) वक्र |
| सहायक कार्य |
सपोर्ट टच, वर्चुअल कीबोर्ड, पीडी फास्ट चार्जिंग, स्वचालित लाभ, चरम मेमोरी, फ़्रीज़ |
|
दोष का पता लगाना मानकों |
एडब्ल्यूएस डी1.1/डी1.5, एनबी/टी 47013, जीबी/टी 29712, जीबी/टी 11345 |
| आकार और वजन | 183mm×113mm×45mm 780g, बैटरी शामिल |
| बैटरी | 12 घंटे |
| इकाई | इंपीरियल मीट्रिक |
| परिचालन तापमान | -10℃～55℃ |
| अभियोक्ता | "जनरल" एसी (100 ~ 240V, 50 ~ 60 हर्ट्ज) |
| संकल्प |
36dB (मेट्रोलॉजिकल प्रदर्शन आवश्यकताएँ:≥26dB) |
| डानामिक रेंज |
40dB (मेट्रोलॉजिकल प्रदर्शन आवश्यकताएँ:≥26dB) |
| संवेदनशीलता मार्जिन |
60dB (मेट्रोलॉजिकल प्रदर्शन आवश्यकताएँ: ≥42dB) |
| लंबवत रैखिकता |
2.8% (मेट्रोलॉजिकल प्रदर्शन आवश्यकताएँ:≤6%) |
|
क्षैतिज रैखिकता |
0.6% (मेट्रोलॉजिकल प्रदर्शन आवश्यकताएँ:≤2%) |
| भाषा | चीनी अंग्रेजी |
विशेषताएँ
1: शरीर हल्का है और एक हाथ से ऑपरेशन के लिए उपयुक्त है।
2: PD65W फास्ट चार्ज + 12 घंटे लंबी बैटरी लाइफ।
3: बिल्कुल नए यूआई इंटरफेस के साथ 5.0 इंच आईपीएस हाई-डेफिनिशन डिस्प्ले।
4: फ़ुल-स्क्रीन टच, त्वरित जेस्चर ऑपरेशन, वर्चुअल कीबोर्ड, उपयोग में आसान का समर्थन करें
5: डीएसी, एवीजी, ऑटोमैटिक गेन, पीक मेमोरी, कलर हाफ-स्पैन, बी-स्कैन और अन्य पेशेवर कार्यों के साथ।
6: चीनी और अंग्रेजी स्विचिंग, एसडी कार्ड में डेटा निर्यात, ऑनलाइन अपग्रेड, स्क्रीन कैप्चर और कई अन्य व्यावहारिक कार्य शामिल हैं।

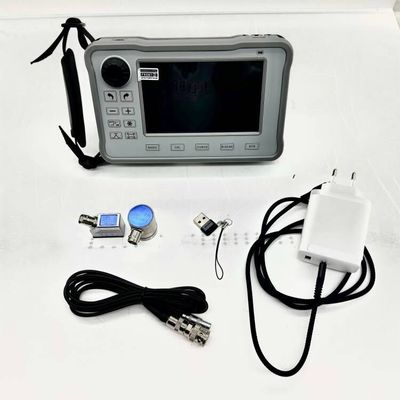

मानक विन्यास
| सीरियल नंबरआर | नाम | मात्रा |
| 1 | होस्ट FD540mini | 1 |
| 2 | जांच (उच्च परिशुद्धता सीधी जांच, कोण जांच) | 2 |
| 3 | जांच लाइन | 2 |
| 4 | अभियोक्ता | 1 |
| 5 | विद्युत लाइन | 1 |
| 6 | अनुदेश पुस्तिका | 1 |
| 7 | अनुरूप प्रमाण पत्र | 1 |
| 8 | आश्वासन पत्रक | 1 |
| 9 | बिजली बैंक | 1 |
