उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | अल्ट्रासोनिक मोटाई गेज | नमूना: | टीजी-5720 |
|---|---|---|---|
| डिटेक्शन रेंज: | 0.15 मिमी ~ 10 मीटर | संकल्प: | >40 डीबी (5पी14 जांच) |
| जांच प्रकार: | सीधी किरण जांच, क्रिस्टल जांच, प्रवेश जांच | बिजली की आपूर्ति: | डीसी 9 वी |
| प्रमुखता देना: | अल्ट्रासोनिक मोटाई गेज,गैर विनाशकारी परीक्षण उपकरण,कृत्रिम संगमरमर की मोटाई का मापन |
||

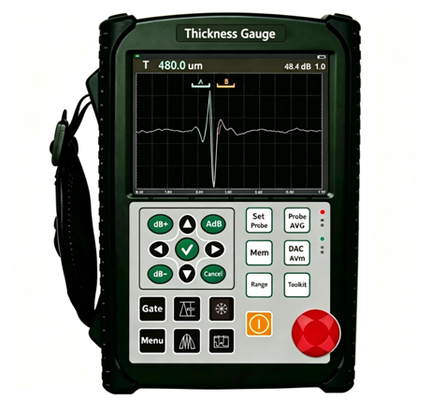

TG-5720 अल्ट्रासोनिक मोटाई गेज कृत्रिम संगमरमर जैसी सामग्री की मोटाई को मापता है
★ प्रोब कैलिब्रेशन और अन्य संचालन के लिए पूर्ण-प्रक्रिया ऑन-स्क्रीन संकेत और डायलॉग-बॉक्स निर्देशित इंटरैक्शन; किसी मैनुअल संदर्भ की आवश्यकता नहीं है।
★ पुनरावृत्ति दर: उच्च-गति स्कैनिंग के लिए 16Hz से 10000z तक समायोज्य।
★ अल्ट्रा-उच्च सिग्नल-टू-नॉइज़ अनुपात स्पष्ट, स्थिर तरंगरूप प्रदान करता है। विशेष एंटी-इंटरफेरेंस डिज़ाइन कठोर कार्य परिस्थितियों में विश्वसनीय संचालन को सक्षम बनाता है।
★ 12-बिट एडी हाई-स्पीड सैंपलिंग। 15 मेगाहर्ट्ज प्रोब के साथ संगत, बेहतर संवेदनशीलता और रिज़ॉल्यूशन के साथ छोटे दोषों का पता लगाने के लिए।
★ IP65-रेटेड एनक्लोजर मिश्र धातु-सिलिकॉन कंपोजिट से निर्मित; मजबूत, धूल-सबूत और जल-सबूत।
★ एकल बैटरी चार्ज पर 10 घंटे तक निरंतर संचालन।
★ माप रिज़ॉल्यूशन 0.001 मिमी तक। न्यूनतम मापने योग्य मोटाई: 0.15 मिमी (स्टील), 0.05 मिमी (प्लास्टिक)। कोटिंग परतों के माध्यम से प्रभावी माप में सक्षम।
तकनीकी विशिष्टताएँ
|
आइटम |
विनिर्देश |
|
पता लगाने की सीमा |
0.15 मिमी ~ 10 मीटर (स्टील में अनुदैर्ध्य तरंग); ट्रांसमिशन मोड 30 मीटर तक (विस्तार योग्य) |
|
ध्वनि वेग सीमा |
100 ~ 20000 m/s |
|
पल्स पुनरावृत्ति दर |
10‑3000 Hz, समायोज्य |
|
गतिशील सीमा |
≥38 dB |
|
ऊर्ध्वाधर रैखिकता त्रुटि |
≤1.5% |
|
क्षैतिज रैखिकता त्रुटि |
≤0.2% |
|
रिज़ॉल्यूशन |
>40 dB (5P14 प्रोब) |
|
संवेदनशीलता मार्जिन |
>66 dB (Φ2 फ्लैट-बॉटम होल 200 मिमी गहराई पर) |
|
डिजिटल दमन |
0‑80 %, रैखिकता या लाभ को प्रभावित किए बिना |
|
प्रोब प्रकार |
सीधे-बीम प्रोब, क्रिस्टल प्रोब, प्रवेश प्रोब |
|
गेट |
प्रवेश गेट, इको-गेट का नुकसान; एकल-गेट / दोहरे-गेट मोड |
|
अलार्म |
बज़र अलार्म, एलईडी संकेतक अलार्म |
|
बिजली की आपूर्ति |
डीसी 9 वी |
|
बैटरी जीवन |
10 घंटे |
|
आयाम |
250 × 165 × 40 मिमी |
|
वजन |
1.0 किलो |
|
संचालन तापमान |
‑10 ℃ ~ 50 ℃ |
|
सापेक्ष आर्द्रता |
20 %‑95 % आरएच |
|
पल्स आयाम |
100 वी, 200 वी, 300 वी, 400 वी, 500 वी चयन योग्य; व्यापक प्रोब संगतता |
|
पल्स चौड़ाई |
विभिन्न आवृत्तियों के प्रोब से मेल खाने के लिए 0.03‑0.51 µs के भीतर लगातार समायोज्य |
|
प्रोब डंपिंग |
50 Ω, 100 Ω, 150 Ω, 400 Ω विभिन्न संवेदनशीलता और रिज़ॉल्यूशन आवश्यकताओं के लिए वैकल्पिक |
|
हार्डवेयर रियल-टाइम सैंपलिंग |
12‑बिट उच्च-रिज़ॉल्यूशन एडी कनवर्टर, अत्यधिक प्रामाणिक तरंगरूप पुनरुत्पादन के लिए 400 मेगाहर्ट्ज सैंपलिंग दर |
|
पता लगाने के मोड |
सकारात्मक आधा-तरंग, नकारात्मक आधा-तरंग, पूर्ण-तरंग, आरएफ पहचान |
|
प्रोब आवृत्ति |
0.2 मेगाहर्ट्ज ~15 मेगाहर्ट्ज |
|
गेट रीडआउट |
एकल-गेट / दोहरे-गेट रीडआउट चयन योग्य; गेट के भीतर शिखर मान रीडिंग |
|
कुल लाभ |
110 dB; चरण विकल्प: 0.1 dB, 1 dB, 2 dB, 6 dB |
|
कनेक्टर |
बीएनसी / लेमो वैकल्पिक |
1 मुख्य कार्य
2 मानक सहायक उपकरण
‑ एक मानक मोटाई-माप प्रोब
3 वैकल्पिक सहायक उपकरण
