प्रकार 2 के परीक्षण ब्लॉक के डिजाइन और आयामों का संदर्भ लें

1 डिजाइन

1.1 सामान्य प्रावधान

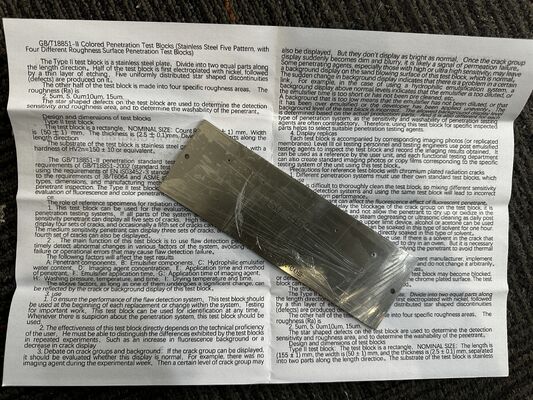

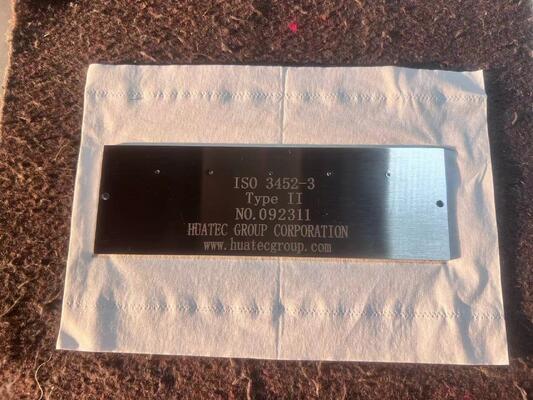

निरीक्षण पैनल (चित्र 2 देखें) आयताकार आकार का है और 155 मिमी x 50 मिमी x 2.5 मिमी का माप है।

नोटः सभी आयामी विचलन ± 10% हैं, जब तक कि अन्यथा नहीं कहा गया हो।

आधार सामग्री स्टेनलेस स्टील X2Cr NiMo17-12.3 ((1.4432) EN10088-1 के अनुसार, HV20 = 150 ± 10 या समकक्ष की प्रारंभिक कठोरता के साथ है

1.2 धोने योग्य क्षेत्र

प्रवेश करने वाले पदार्थ की धोने की क्षमता की जांच के लिए, पैनल की एक पहचान सतह पर 25 मिमी और 35 मिमी के आयामों के साथ चार आसन्न क्षेत्रों का निर्माण किया गया था, जिसमें Ra=2.5μm, Ra=5μm,Ra=10μm और Ra=15μm क्रमशः (चित्र 2 देखें).

Ra=2.5μm के क्षेत्र को पीसने वाले पहिया से प्राप्त किया जा सकता है, जबकि शेष को इलेक्ट्रोप्लाटिंग द्वारा प्राप्त किया जा सकता है।

1.3 दोष क्षेत्र

दोष क्षेत्र पैनल निरीक्षण सतह के दूसरे आधे पर है (चित्र 2 देखें) ।

1.3.1 इलेक्ट्रोप्लेटिंग

पैनल की निरीक्षण सतह को 60μm ± 3μm मोटी गैर-इलेक्ट्रोप्लाटेड निकेल परत से लेपित किया जाना चाहिए ताकि HV0.2=500-600 की कठोरता मूल्य सीमा प्राप्त की जा सके।

इस निकेल परत को 0.5μm से 1.5μm की मोटाई के साथ क्रोमियम परत के साथ एक साथ लेपित किया जाना चाहिए। फिर पैनल को गर्मी से इलाज किया जाना चाहिए ताकि कठोरता सीमा HV0.3 = 900-1000 प्राप्त हो सके, उदाहरण के लिए,405 तक गर्म करके°Cक्रोमियम परत की मोटाई 1.2μm से 1.6μm होनी चाहिए।

1.3.2 कृत्रिम दोष

निरीक्षण सतह (कोटिंग क्षेत्र) के दूसरी ओर, 2KN से 8KN तक की एक विशिष्ट भार सीमा का उपयोग करके समान दूरी पर पांच नाखूनों को बनाया जाना चाहिए।

उदाहरण के लिए, तालिका 1 में दिए गए भारों का उपयोग करके पांच कृत्रिम दोषों का निर्माण किया जा सकता हैः

तालिका 1, दोष नं.

कृत्रिम दोष नाखूनों को कंप्रेसर (120KN) या अर्धगोलाकार शंकु सिर वाले उपयुक्त विकरों का उपयोग करके निर्मित किया जाता है।
