HUATEC PAUT पाइपिंग कैलिब्रेशन ब्लॉक NDT कैलिब्रेशन ब्लॉक

HUATEC PAUT पाइपिंग कैलिब्रेशन ब्लॉक एनडीटी कैलिब्रेशन ब्लॉक

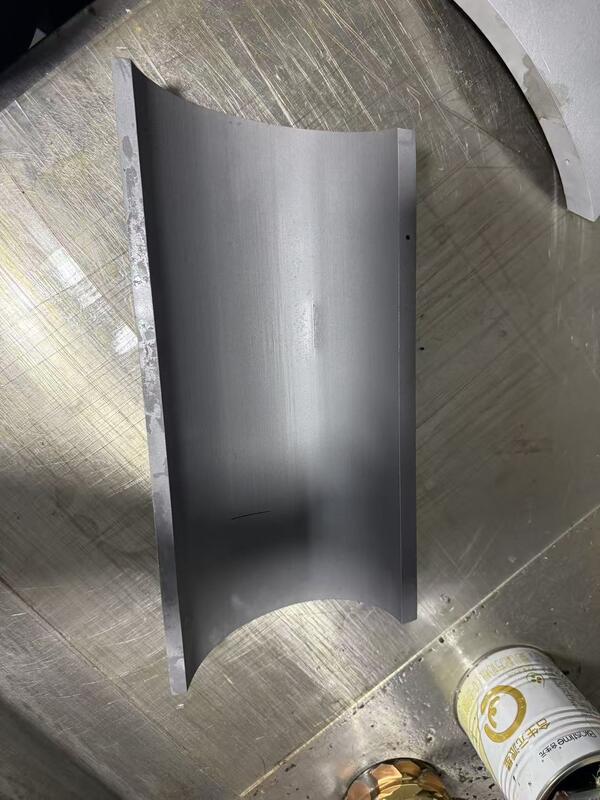

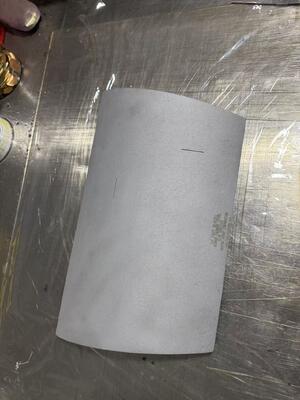

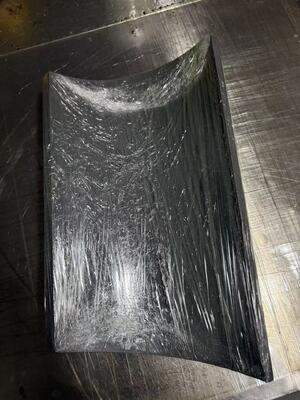

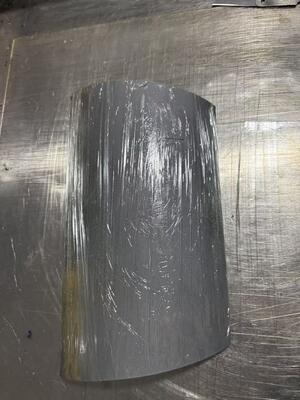

इन पाइप कैलिब्रेशन ब्लॉकों को विशेष रूप से चरणबद्ध सरणी UT (PAUT) की सुविधा के लिए डिज़ाइन किया गया है। ब्लॉक डिजाइन में मूल ASME डिजाइन में विभिन्न संशोधन शामिल हैं,अतिरिक्त अक्षीय और चाप लंबाई सहित5 एनपीएस से अधिक के ब्लॉक के लिए एक छोर पर 10° कोण काटना।ये संशोधन चरणबद्ध सरणी यूटी उपकरण के साथ डीएसी / टीसीजी कैलिब्रेशन करते समय पीछे की दीवार से अवांछित शोर को कम करने में मदद करते हैं.

एक कैलिब्रेशन ब्लॉक एक ही नाममात्र आकार, अनुसूची, गर्मी उपचार, और परीक्षण की जा रही सामग्री के रूप में सामग्री विनिर्देश के पाइप का एक खंड होना चाहिए।HUATEC इन मानकों के मशीनिंग के लिए कच्चे माल की एक बड़ी सूची रखता है, और वे ग्राहक द्वारा आपूर्ति की गई सामग्री से भी बनाई जा सकती हैं।Our Phased Array Pipe Calibration Blocks contain (4) EDM notches (axial and circumferential on both OD and ID) at a depth of 8-11% of nominal wall thickness x 1/4 max wide (most notches are approximately (0.030-0.040) चौड़ाई x 1000 मिनट लंबा। 5 एनपीएस और छोटे ब्लॉक को 360° पर छोड़ दिया जाता है, जबकि 5 से अधिक ब्लॉक को 180/120/90/60° आर्क सेक्शन (नामी पाइप आकार के आधार पर) तक पीस दिया जाता है।सभी ब्लॉक अक्षीय लंबाई में 12 न्यूनतम हैं, या 10T, जो भी अधिक है। ASME अनुभाग V अनुच्छेद 4 चित्र T-434 के अनुसार निर्मित।3, PAUT के लिए PH टूल संशोधन के साथ।
