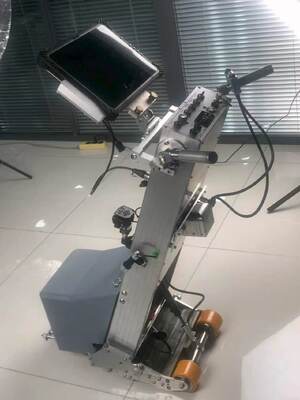

30 मीटर अधिकतम स्कैन लंबाई के साथ एचएमएलएफ-2020 टैंक बॉटम प्लेट मैग्नेटिक लीकेज स्कैनर, जिसमें 192 एमएलएफ हॉल कॉइल प्रोब और 64 एलएमए हॉल प्रोब शामिल हैं

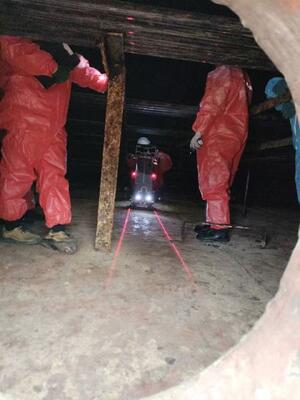

एचएमएलएफ-2020 टैंक तल संक्षारण चुंबकीय प्रवाह रिसाव स्कैनर कई प्रौद्योगिकियों को एकीकृत करने वाली दुनिया की सबसे उन्नत टैंक तल संक्षारण पता लगाने वाली प्रणालियों में से एक है।यह मुख्य रूप से पेट्रोलियम और रासायनिक उद्योगों में टैंक तल जंग के चुंबकीय प्रवाह रिसाव का पता लगाने के लिए प्रयोग किया जाता है.

इस प्रणाली में 192 एमएलएफ हॉल कॉइल जांचकर्ता और 64 एलएमए हॉल जांचकर्ता हैं, जो इसे टैंक के तल में संक्षारण दोषों का पता लगाने और यह निर्धारित करने में सक्षम बनाते हैं कि दोष किस सतह (ऊपरी या निचले) पर स्थित है।इन दो पता लगाने के परिणामों को मिलाकर जंग के कारणों का विश्लेषण करने में बहुत मदद मिलती है, संक्षारण रोकथाम और जोखिम आकलन।

• आसान असेंबली और सुविधाजनक परिवहन के लिए अलग करने योग्य मुख्य इकाई और चुंबक भागों के साथ विभाजन डिजाइन
• कुल 256 सेंसर (192 एमएलएफ हॉल कॉइल जांच + 64 एलएमए हॉल जांच)
• स्कैन की चौड़ाई 300 मिमी
• पता लगाने की गतिः 500 मिमी/सेकंड
• ऊपरी और निचली सतहों पर दोषों के बीच अंतर कर सकता है
• आगे की ओर मोड़ने वाले उच्च और निम्न प्रकाश हेडलाइट से सुसज्जित
• विशेषताएं दोष स्थान प्रकाश और दोष स्थान के लिए लेजर संकेतक लाइन
• उपकरण की स्थिति का संकेत देने वाला फ्लाइट फ्लैशिंग लाइट
• उपकरण के आगे के प्रक्षेपवक्र के लिए दोहरी लेजर संकेतक लाइनें
• मोबाइल फोन चार्जिंग पोर्ट
• टैबलेट चार्ज करने का कार्य
• वैकल्पिक 54Ah उच्च क्षमता वाली लिथियम बैटरी जो 8 घंटे से अधिक बैटरी जीवन प्रदान करती है
• 12 इंच का टचस्क्रीन वाला कम्प्यूटर जो हल्का और ले जाने में आसान है
• वास्तविक समय में डेटा अधिग्रहण और विश्लेषण
• जर्मन निर्मित सटीक यांत्रिक एन्कोडर 3 मिमी की लंबाई त्रुटि के साथ
• जर्मनी से आयातित मोटर जो सुचारू संचालन और विश्वसनीय गुणवत्ता सुनिश्चित करता है
• पूरे टैंक तल प्लेट के लिए स्वचालित सीएडी ग्राफिक्स पीढ़ी के साथ संगत विंडोज 10/11
• मोटाई माप, वैक्यूम कक्ष और चुंबकीय कण परीक्षण डेटा को एकीकृत कर सकते हैं
• वर्तमान और पिछले पता लगाने के परिणामों की तुलना करने के लिए तुलना और ओवरले फ़ंक्शन
• टैंक के रखरखाव के समर्थन के लिए पैचिंग डिजाइन और सांख्यिकीय कार्य
• आधार प्लेट से चुंबकीय पुल को आसानी से उठाने के लिए हाइड्रोलिक रॉड

• चुंबक हटाने और भंडारण डॉक चुंबक से ferromagnetic वस्तुओं के लिए चिपके से रोकने के लिए
• आसान परिवहन के लिए चार भारी शुल्क वाले रबर पहियों के साथ डॉकिंग स्टेशन
• बिना ले जाने के मुख्य इकाई को हटाने के लिए मुख्य इकाई गाड़ी
• बाधाओं के साथ टकराव को रोकने के लिए टकराव विरोधी स्विच
• टैबलेट कंप्यूटरों के लिए समायोज्य एकल देखने का कोण
• समायोज्य कंप्यूटर नियंत्रित और घूर्णी 2 डी देखने के कोण समायोजन
• सीधा हैंडल ऑपरेशन नियंत्रण
• मोटरसाइकिल के हैंडल का नियंत्रण
• वायर्ड संचालन नियंत्रण
• वायरलेस नियंत्रण कार्यक्षमता
• ब्रेक फंक्शन

• स्वचालित सीएडी पता लगाने और ड्राइंग
• पैच डिजाइन फ़ंक्शन
• परीक्षण रिपोर्ट उत्पन्न करने का कार्य
• दोष के आकार और आकार का विश्लेषण
• दृश्य निरीक्षण, अल्ट्रासाउंड, वैक्यूम कक्ष और चुंबकीय कण परीक्षण द्वारा पता लगाने योग्य दोष
• प्रत्येक बोर्ड के लिए दोषों की संख्या और स्थान की प्रत्यक्ष सूची

• अलग करने योग्य मुख्य इकाईः 1 इकाई
• 12 इंच का टचस्क्रीन टैबलेट: 1 यूनिट
• परीक्षण और विश्लेषण सॉफ्टवेयरः 1 सेट
• ग्राफिक रिपोर्ट सॉफ्टवेयर: 1 सेट
• बैटरी चार्जर: 1 सेट
• कंप्यूटर के लिए माउंटिंग ब्रैकेटः 1 सेट
• कंप्यूटर के लिए घुड़सवार बोल्टः 2 पीसी
• तुलना परीक्षण प्लेटः 6 मिमी, 8 मिमी, 10 मिमी और 12 मिमी (प्रत्येक एक)
• परिवहन बक्से: 3 पीसी
