TG-5700 उच्च-सटीकता अल्ट्रासोनिक मोटाई गेज मापन रेंज 0.15-1800mm

TG-5700 उच्च-परिशुद्धता अल्ट्रासोनिक मोटाई गेज मापन रेंज 0.15-1800mm

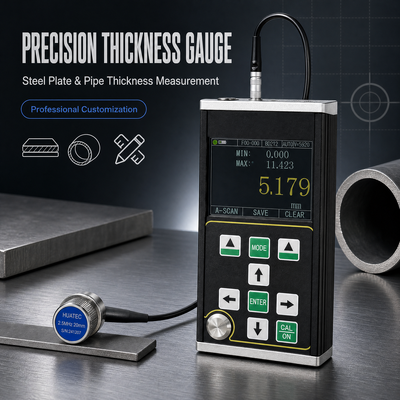

TG-5700 एक नए प्रकार का हैंडहेल्ड उच्च-परिशुद्धता डिजिटल अल्ट्रासोनिक मोटाई गेज है जिसमें A/B स्कैनिंग है। यह पल्स रिफ्लेक्शन के सिद्धांत पर आधारित अल्ट्रासोनिक मोटाई माप को अपनाता है। यह सामग्री की मोटाई के माप के लिए उपयुक्त है जो इसमें एक स्थिर गति से अल्ट्रासोनिक तरंग को प्रसारित कर सकता है और इसके पिछले हिस्से से प्रतिबिंब प्राप्त कर सकता है। माप रिज़ॉल्यूशन 0.001mm है और माप रेंज 0.15mm (स्टील) जितनी पतली है।

● इस उत्पाद में A-स्कैन मोड, B-स्कैन मोड और संख्यात्मक प्रदर्शन मोड है;

● माप रेंज विस्तृत है, और अल्ट्रा-पतले भागों के माप को महसूस करने के लिए अद्वितीय "मल्टीपल इको" तकनीक को अपनाया गया है, जिसमें न्यूनतम माप मोटाई 0.15mm (स्टील) है;

● यह उत्पाद उच्च परिशुद्धता के साथ मोटाई माप सकता है, और अधिकतम माप रिज़ॉल्यूशन 0.001mm तक पहुंच सकता है; पुनरावृत्ति रिज़ॉल्यूशन ± 0.002mm तक पहुंच सकता है;

● इसमें कोटिंग को भेदने और इको से इको माप के कार्य हैं, जिनका उपयोग सतह पर पेंट परत और कोटिंग वाली सामग्री को मापने के लिए किया जाता है;

● एकाधिक माप मोड: mb-e, E-E और me-e मोड पारंपरिक मोटे वर्कपीस के माप को पूरा करते हैं; थिन मोड पतले भागों के माप को महसूस करता है;

● संख्यात्मक मोड में शामिल हैं: पारंपरिक मोटाई मान मोड, अंतर / कमी दर मोड और अधिकतम मान मोड;

● दो गेन मोड: स्वचालित गेन / मैनुअल गेन;

● मैनुअल शटडाउन और स्वचालित शटडाउन सेट किया जा सकता है, जिसमें ऊर्जा-बचत फ़ंक्शन है;

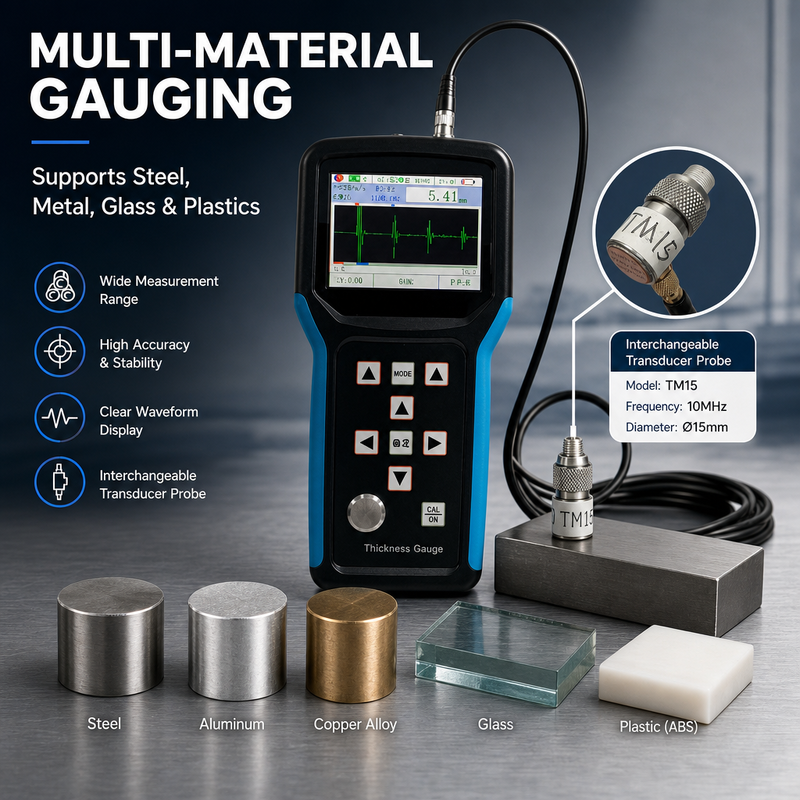

● यह विभिन्न प्रकार के ट्रांसड्यूसर का समर्थन करता है, जिसमें डबल क्रिस्टल ट्रांसड्यूसर और सिंगल क्रिस्टल ट्रांसड्यूसर शामिल हैं, और 20MHz तक के उच्च-आवृत्ति ट्रांसड्यूसर का समर्थन करता है;

● यह बड़े पैमाने पर भंडारण का समर्थन करता है और एक साथ 100000 मोटाई मान, 500 A-स्कैन तरंग समूहों और 500 B-स्कैन तरंग समूहों को संग्रहीत कर सकता है;

● 320x240 उच्च परिभाषा (QVGA) रिज़ॉल्यूशन के साथ बड़ा 3.5-इंच रंग TFT-LCD डिस्प्ले;

● इसमें विभिन्न अंशांकन विधियाँ हैं, एक-बिंदु अंशांकन, बहु-बिंदु अंशांकन और मैनुअल अंशांकन मोड का समर्थन करता है, और एक साथ ध्वनि वेग और ट्रांसड्यूसर शून्य स्थिति को कैलिब्रेट कर सकता है; यह डबल क्रिस्टल ट्रांसड्यूसर के v-पथ सुधार का समर्थन करता है।

● यह मीट्रिक और ब्रिटिश प्रणाली के रूपांतरण का समर्थन करता है; यह मिलीमीटर और इंच इकाइयों के बीच स्विच कर सकता है;

● यह अंग्रेजी प्रदर्शन का समर्थन करता है।

*नोट: कंपनी बिना पूर्व सूचना के तकनीकी संशोधन करने का अधिकार सुरक्षित रखती है।

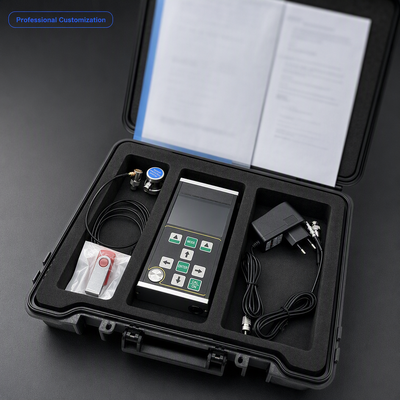

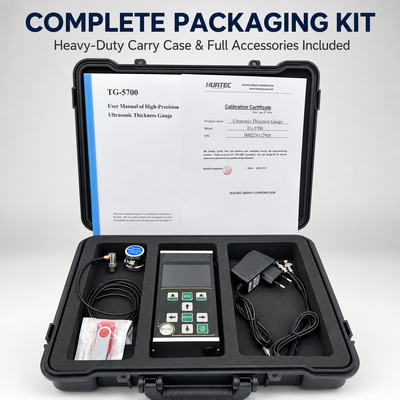

मानक डिलीवरी

मुख्य इकाई TG-5700                                                1pc
2.5M Φ20 सिंगल एलिमेंट ट्रांसड्यूसर, परीक्षण रेंज 4-1800mm  1pc
कपलर  बोतल                               1pc
कैरीइंग केस                                 1pc
निर्देश पुस्तिका                   1pc

अंशांकन प्रमाण पत्र               1pc

वैकल्पिक सहायक उपकरण

विभिन्न आवृत्ति वाले ट्रांसड्यूसर, सिंगल ट्रांसड्यूसर 8mm/10mm/12mm, और TR अल्ट्रासोनिक मोटाई ट्रांसड्यूसर

विभिन्न स्टेप  वेज ब्लॉक

पीसी डेटा सॉफ्टवेयर

वैकल्पिक ट्रांसड्यूसर:
