उत्पाद विवरण:
|
| न्यूनतम लोड डिवीजन मूल्य: | 1N | पता लगाने की सीमा: | Φ1.5-30 मिमी (अलग सेंसर चुनें) |
|---|---|---|---|
| खतरे की घंटी: | ध्वनि और प्रकाश अलार्म | प्रदर्शन त्रुटि: | ±0.2% |
| संवेदनशीलता की पुनरावृत्ति त्रुटि: | ± 0.055% | आउटपुट फ़ाइल प्रकार: | वर्ड फाइल आउटपुट |
| गुणात्मक निर्णय सटीकता: | 99.99% | ||
| प्रमुखता देना: | लिफ्ट तार रस्सी दोष डिटेक्टर,विद्युत चुम्बकीय एनडीटी परीक्षक,टूटी हुई तारों की संक्षारण निरीक्षण मशीन |
||

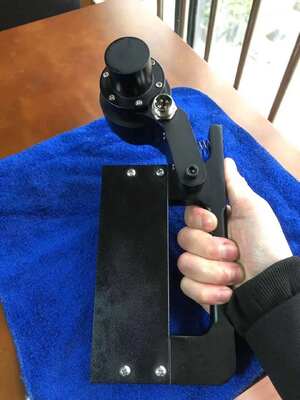

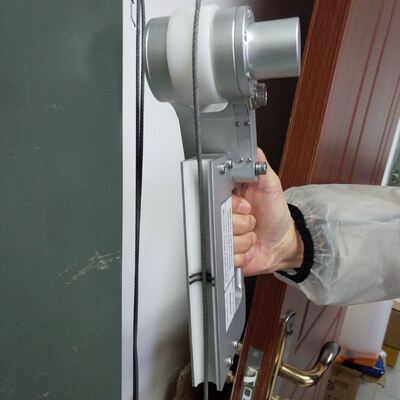

एचआरडी-150 लिफ्ट वायर रस्सी दोष डिटेक्टर विद्युत चुम्बकीय एनडीटी परीक्षक आंतरिक बाहरी टूटी तार पहनने क्षरण दोष निरीक्षण मशीन
I. उत्पाद का अवलोकन
◆ तार रस्सी के आंतरिक और बाहरी टूटे तार, पहनने, संक्षारण, विरूपण, ढीले धागे, कूद तार, सामग्री परिवर्तन और अन्य दोषों का ऑनलाइन परीक्षण कर सकते हैं।
◆ परीक्षण परिणाम विभिन्न उद्योगों के मानकों को पूरा कर सकते हैं और टूटी हुई तारों की संख्या और टूटी हुई तार क्षेत्रफल के कुल टूटी हुई तार क्षेत्रफल के अनुपात के रूप में प्रदर्शित किए जा सकते हैं।
◆ प्रत्यक्ष नमूनाकरण, प्रसंस्करण और विश्लेषण के लिए कंप्यूटर यूएसबी इंटरफ़ेस, ऑनलाइन ध्वनि और प्रकाश अलार्म और वास्तविक समय में परिणाम प्रदर्शित करने के साथ।
◆ सेंसर परिपत्र संरचना, परिधि परिधि, अक्षीय चुंबकत्व, तार रस्सी का चुंबकत्व संतृप्ति अवस्था तक।
◆ सेंसर में एल्यूमीनियम के मिश्र धातु के गोले का इस्तेमाल किया गया है, जो जलरोधी, धूलरोधी, झटकेरोधी और नमीरोधी है।
◆ स्थिर कार्य, विश्वसनीय प्रदर्शन, उच्च पता लगाने सटीकता, मजबूत विरोधी हस्तक्षेप प्रदर्शन, सटीक डेटा।
◆ विभिन्न कंप्यूटर ऑपरेटिंग सिस्टम विंडोज 98/2000/एक्सपी/विस्टा/विंडोज 7 के अनुकूल सॉफ्टवेयर
◆ राष्ट्रीय मापन कानून और राष्ट्रीय उत्पादन सुरक्षा कानून के प्रावधानों के अनुसार,प्रत्येक उपकरण का निरीक्षण अमेरिकी मानक ASTM1571 के अनुसार राष्ट्रीय मापन संस्थान द्वारा तीसरे पक्ष के रूप में किया जाएगा।, और कानूनी योग्यता प्राप्त करने के लिए परीक्षण रिपोर्ट जारी की जाएगी।
◆ खनन, रोपवे, लिफ्टिंग उपकरण, लिफ्ट, बंदरगाह मशीनरी, केबल ब्रिज और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
Hindi
2प्रणाली विन्यास और मॉडल
(1) लिफ्ट तार रस्सी का व्यास 8-16 मिमी है
(2) तार रस्सी कंप्यूटर दोष डिटेक्टर का कुल मॉडल E15/E20 है
| सीरियल नंबर | सामग्री | Qty. | टिप्पणी | |
|
अनुभूति इकाई |
1. | E15 उत्तेजना बहुचुंबकीय नमूना लेने सेंसर ((एक एन्कोडर बनाने के लिए स्वतः दूरी की स्थिति) | 1 | 8-16 मिमी सभी प्रकार के लिफ्ट तार रस्सी का परीक्षण किया जा सकता है (एकल रस्सी) |
| 2. |
E20 उत्तेजना बहुचुंबकीय नमूना लेने सेंसर (एक एन्कोडर बनाने के लिए स्वतः दूरी की स्थिति) |
1 | 8-16mm सभी प्रकार के लिफ्ट तार रस्सी का परीक्षण किया जा सकता है (मल्टी-रस्सी) | |
|
रूपांतरण इकाई |
3. |
RADFडिजिटल कनवर्टर (ऑनलाइन निगरानी और वास्तविक समय अलार्म) |
1 | मॉड्यूल संयुक्त राज्य अमेरिका से आयात किया जाता है |
| 4. | 8344 सिग्नल स्विचिंग | 1 | ||
| 5. | यूएसबी सीरियल कनवर्टर लाइन | 1 | ||
|
से निपटने के लिए इकाई |
6. | V3.0 संस्करण प्रसंस्करण पैकेज | 1 | |
| 7. | लैपटॉप | 1 | कम्प्यूटर बैग प्लस माउस सहित | |
| अनुलग्नक | 8. | मानक पैकिंग केस | 1 | |
| 9. | सुरक्षा रेखा | 1 | ||
| 10. |
राष्ट्रीय वैधानिक मापन संस्थान द्वारा जारी किया गया तीसरे पक्ष की परीक्षण रिपोर्ट |
1 | साधन का उपयोग कानूनी योग्यता प्राप्त करता है |
3विनिर्देश
मानकः GB/T21837-2008, ASTM E1571-2001 (फायरमैग्नेटिक स्टील के तार रस्सी की विद्युत चुम्बकीय जांच के लिए मानक विनिर्देश), GB/T5972-2006/ISO 4309:90, GB8918?? 2006
पता लगाने की सीमाःΦ1.530 मिमी (एक अलग सेंसर चुनें)
सेंसर और तार रस्सी के बीच सापेक्ष वेगः00.06.0 m/s सर्वश्रेष्ठ विकल्पः0.3 ∙1.5 मी/सेकंड
गाइड आस्तीन और तार रस्सी के बीच अधिकतम अंतरः 2 ¢ 6 मिमी,अनुमत अंतरः 0 ¢ 15 मिमी
आउटपुट फ़ाइल प्रकारः वर्ड फ़ाइलें आउटपुट
अलार्मः ध्वनि और प्रकाश अलार्म
टूटी तार रस्सी का स्थान पता लगाएँ
गुणात्मक न्याय की सटीकताः 99.99%
मात्रात्मक आकलन
संवेदनशीलता की दोहराने की त्रुटिः ±0.055%
प्रदर्शन त्रुटिः ±0.2%
स्थान का पता लगाने की त्रुटि, ((L): ±0.2%
पावरः5V कंप्यूटर पावर सप्लाई
सेंसर का वजनः < 10 किलोग्राम (नियमित सेंसर)
पर्यावरण तापमान -10°C~40°C
वायु दबावः86~106Kpa
सापेक्ष आर्द्रताः ≤85%
4.तकनीकी मूल और कानूनी योग्यता
(1) आभासी उपकरण: तार रस्सी की अनंत अनिश्चितता। केवल आभासी उपकरण प्रौद्योगिकी का उपयोग करके, पारंपरिक उपकरण को सॉफ्टवेयर से बदलकर और कंप्यूटर का उपयोग करके सीधे नमूना लेने से,हम सुनिश्चित कर सकते हैं कि कोई चूक निरीक्षण और गलत निर्णय, बस एक फिल्म देखने की तरह, तार रस्सी की पूरी प्रक्रिया स्कैन, परिणाम सटीक और दोहराया जा सकता है।
(2) तीन निर्धारण उपकरणः विभिन्न उद्योगों में तार रस्सी के स्क्रैप के लिए राष्ट्रीय मानकों के अनुसार, इस उत्पाद विद्युत चुम्बकीय गुणात्मक, मात्रात्मक, पोजिशनिंग,तार रस्सी के आंतरिक और बाहरी टूटे तारों का ऑनलाइन विनाशकारी परीक्षण, जंग, पहनने, धातु अनुभागीय क्षेत्र परिवर्तन, ढीले धागे, कूद तार, विरूपण, सामग्री असामान्यताओं और अन्य दोष।
(3) कानूनी साधन: राष्ट्रीय मापन कानून और राष्ट्रीय उत्पादन सुरक्षा कानून के प्रावधानों के अनुसार,प्रत्येक उपकरण का निरीक्षण राष्ट्रीय मापन संस्थान द्वारा अमेरिकी मानक एएसटीएम1571-2006 और जीबी/टी 21387-2008 के अनुसार तीसरे पक्ष के रूप में किया जाता है।, और परीक्षण रिपोर्ट कानूनी योग्यता प्राप्त करने के लिए जारी की जाती है।
5तकनीकी संकेतक
तार रस्सी व्यास सीमा की पूरी रेंज का पता लगाया जा सकता हैः Φ 1.5-300 - मिमी (अलग श्रृंखला विनिर्देशों सेंसर विन्यस्त करने की आवश्यकता)
सेंसर और तार रस्सी के बीच सापेक्ष गतिः 0.0 -- 6.0 m/s सबसे अच्छाः 0.3 -- 1.5 m/s
सेंसर गाइड आस्तीन और तार रस्सी के बीच सबसे अच्छा अंतर 2 है - 6 मिमी, और अनुमत अंतर 0 है - 15 मिमी
टूटी हुई तार की खराबी का पता लगाने की क्षमता (LF)
गुणात्मक: एकल केंद्रित टूटी तार की गुणात्मक पहचान सटीकता 99.99% है
परिमाणः एक स्थान पर टूटी हुई जड़ों की संख्या एक या एक समकक्ष जड़ को गलत आंकलन करने की अनुमति देती है
100 से अधिक बार मात्रात्मक पता लगाने के साथ एकल केंद्रीकृत जड़ टूटने के बिना त्रुटि, सटीकता दर ≥92% है
धातु के क्रॉस सेक्शन (एलएमए) के परिवर्तन की मात्रात्मक दर
पहचान संवेदनशीलता की अनुमेय त्रुटि दोहरावः ±0.055%
पता लगाने की सटीकता के संकेत की अनुमेय त्रुटिः ± 0.2%
स्थिति (एल) का पता लगाने की क्षमताः पता लगाने की लंबाई प्रतिशत त्रुटिः ±0.2%
पावर सप्लाईः कंप्यूटर बैटरी पावर 5V
सेंसर वजनः आम तौर पर इस्तेमाल की जाने वाली विशिष्टता < 10kg
परिवेश का तापमानः -10°C~40°C वायुमंडलीय दबावः 86~106Kpa सापेक्ष आर्द्रताः ≤85%
