उत्पाद विवरण:
|
| प्रदर्शन स्क्रीन: | 2.4 इंच 320×240 IPS_LCD | जांच प्रकार: | सिंगल क्रिस्टल, डबल क्रिस्टल |
|---|---|---|---|
| मापन मोड: | पी-ई ((पल्स-इको)、ई-ई ((इको-इको) | मापने की सीमा: | 0.15 ~ 3200 मिमी (अनुदैर्ध्य तरंग कार्बन स्टील) |
| अद्यतन दर: | 4 हर्ट्ज,8 हर्ट्ज,6 हर्ट्ज,4 हर्ट्ज | ||
| प्रमुखता देना: | दोहरी जांच के साथ अल्ट्रासोनिक मोटाई गेज,कोटिंग के माप के लिए एनडीटी परीक्षक,लाइव ए एंड बी स्कैन मोटाई गेज |
||

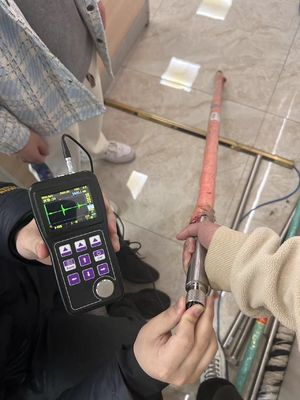

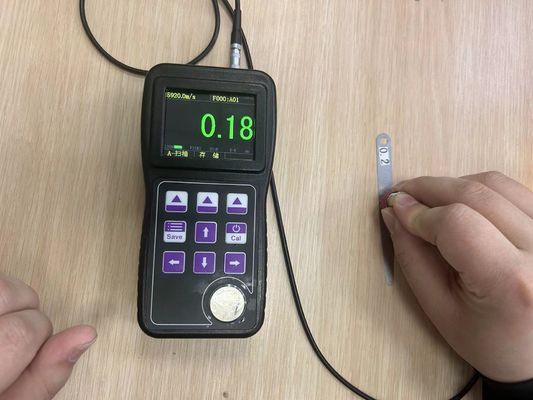

TG-4900DL लाइव A&B स्कैन अल्ट्रासोनिक मोटाई गेज सिंगल और डुअल एलिमेंट प्रोब कोटिंग मोटाई माप NDT टेस्टर के माध्यम से
HUATEC ग्रुप द्वारा विकसित और उत्पादित TG-4900DL अल्ट्रासोनिक मोटाई गेज OLED कलर स्क्रीन को अपनाता है, जिसमें बिल्ट-इन A-स्कैन स्नैपशॉट और B-स्कैन मोटाई फ़ंक्शन, कोटिंग के माध्यम से मोटाई माप, बड़ी क्षमता डेटा स्टोरेज और इसी तरह के कार्य हैं। अल्ट्रासोनिक माप के सिद्धांत के आधार पर, यह उच्च परिशुद्धता और उच्च रिज़ॉल्यूशन वाला एक पोर्टेबल औद्योगिक गैर-विनाशकारी परीक्षण उपकरण है।
इस उपकरण का व्यापक रूप से विनिर्माण, धातु प्रसंस्करण, रासायनिक उद्योग, वस्तु निरीक्षण और अन्य परीक्षण क्षेत्रों में उपयोग किया जा सकता है। विभिन्न प्रकार की प्लेटों और संसाधित भागों को सटीक रूप से मापने के अलावा, यह उत्पादन उपकरणों में विभिन्न प्रकार के पाइपों और दबाव वाहिकाओं की निगरानी भी कर सकता है ताकि उपयोग की प्रक्रिया में संक्षारण के बाद उनकी पतली डिग्री की निगरानी की जा सके। यह गैर-विनाशकारी परीक्षण उद्योग में एक आवश्यक उपकरण है।
इस श्रृंखला के उपकरणों के सभी मॉडल मानक के रूप में A-स्कैन स्नैपशॉट फ़ंक्शन से लैस हैं, जो उपयोगकर्ताओं को माप को बेहतर ढंग से नियंत्रित करने में मदद कर सकता है और सामग्री के स्वयं के कारकों के कारण गलत माप से बच सकता है। इस मोटाई गेज में कोटिंग के माध्यम से मापने का कार्य है: जब मापी गई सामग्री की सतह पर कोटिंग या पेंट परत होती है, तो वर्कपीस की सतह कोटिंग को पीसने और नुकसान पहुंचाए बिना वर्कपीस सब्सट्रेट की वास्तविक मोटाई प्राप्त की जा सकती है।
बुनियादी पैरामीटर
| बैंडविड्थ | 1MHz～20MHz |
| रिसीविंग गेन | 96dB, स्टेप पेस 1dB या 6dB |
| फ़िल्टर | ब्रॉडबैंड, 5M, 10M, 15M |
| अपडेट दर | 4Hz, 8Hz, 16Hz, 24Hz |
| रिज़ॉल्यूशन | X.X (0.1mm), X.XX (0.01mm) X.XXX (0.001mm) |
| माप सीमा | 0.15～3200mm (लॉन्गिट्यूडिनल वेव कार्बन स्टील) |
| व्यू मोड | सामान्य, अंतर, अधिकतम मान कैप्चर |
| डिटेक्शन मोड | फुल वेव, पॉजिटिव हाफ वेव, नेगेटिव हाफ वेव, RF, इनवर्ट टू RF |
| माप मोड | P-E (पल्स-इको), E-E (इको-इको) |
| कैलिब्रेशन मोड | ऑटोमैटिक जीरो पॉइंट कैलिब्रेशन, ऑटोमैटिक साउंड वेलोसिटी कैलिब्रेशन |
| डेटा स्टोरेज | 520 फाइलें सहेजी जा सकती हैं, और प्रत्येक फाइल 252 मोटाई मान रिकॉर्ड कर सकती है |
| सहायक कार्य | ऑटो गेन, ऑटो रेंज, ऑटो ब्लैंकिंग E, ऑटो फ्रीज, ऑटो शटडाउन (हाइबरनेशन), बजर अलार्म, अपर कंप्यूटर कम्युनिकेशन |
| प्रोब इंटरफ़ेस | DUAL LEMO-00C5 |
| प्रोब प्रकार | सिंगल क्रिस्टल, डबल क्रिस्टल |
| पल्स मोड | स्क्वायर वेव, टू-साइडेड वेव |
| ट्रांसमिट वोल्टेज | 25～300V, 25V स्टेप पेस |
| पल्स चौड़ाई | 25～300ns, 5ns स्टेप पेस |
| आउटपुट इंटरफ़ेस | MINI USB, डेटा होस्ट कंप्यूटर को एक्सपोर्ट करें |
| इनपुट विधि | की कॉम्बिनेशन इनपुट, शॉर्ट प्रेस और लॉन्ग प्रेस पहचान का समर्थन करता है |
| डिस्प्ले स्क्रीन | 2.4-इंच 320×240 IPS_LCD |
| बैटरी | दो 1.5V AA बैटरी |
| आकार | 153mm×76mm×37mm |
| वजन | 228g, बैटरी के बिना |
| भाषा | चीनी, अंग्रेजी |
| इकाई | मीट्रिक सिस्टम, अंग्रेजी सिस्टम |
| कार्य तापमान सीमा | -10℃～55℃ |
उत्पाद सुविधाएँ
मानक विन्यास
| नाम | मात्रा |
| होस्ट TG-4900DL | 1 |
| प्रोब | वैकल्पिक |
| क्षारीय बैटरी | 2 |
| कपलिंग एजेंट | 1 |
| उपकरण सीलिंग बॉक्स | 1 |
| उपयोगकर्ता मैनुअल | 1 |
| उत्पाद वारंटी कार्ड | 1 |
| उत्पाद प्रमाण पत्र | 1 |
वैकल्पिक विन्यास
| TG-4900DL प्रोब चयन | |||
| मॉडल | 5PΦ10 | 5Z20N | 15P6 |
| प्रकार | डबल क्रिस्टल 5M | सिंगल क्रिस्टल 5M | सिंगल क्रिस्टल 15M |
| आवृत्ति | 5MHz | 5MHz | 15MHz |
| संपर्क क्षेत्र का व्यास | 10mm | 20mm | 6.35mm |
| माप सीमा | 1~400.0mm | 4～3200.0mm | 0.15～25.0mm |
|
अनुमत संपर्क तापमान |
-10～70℃ | -10～70℃ | -10～70℃ |
