उत्पाद विवरण:
|
| जांच आवृत्ति: | 0.5 मेगाहर्ट्ज ~ 20 मेगाहर्ट्ज | सामग्री वेग रेंज: | 310 - 18699 मी/से, और ज्ञात मोटाई के साथ वेग को माप सकता है |
|---|---|---|---|
| सामग्री वेग रेंज: | 500 से 9999 मी/सेकंड (0.0197 से 0.3937 इंच/अमेरिका) | डिस्प्ले प्रकार: | 2.4 इंच (320 × 240 डॉट मैट्रिक्स) टीएफटी कलर डिस्प्ले एलसीडी स्क्रीन |
| दृश्य मोड: | ए-स्कैन, बी-स्कैन, अंक, कैप्चर, अंतर, अलार्म | ||
| प्रमुखता देना: | अल्ट्रासोनिक थिकनेस गेज उच्च परिशुद्धता,धातु थिकनेस टेस्टर ए-स्कैन बी-स्कैन,डुअल एलिमेंट थिकनेस गेज कलर स्क्रीन |
||

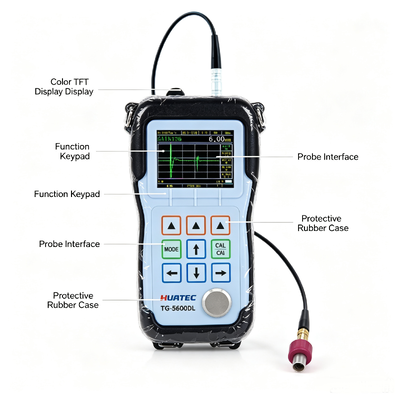

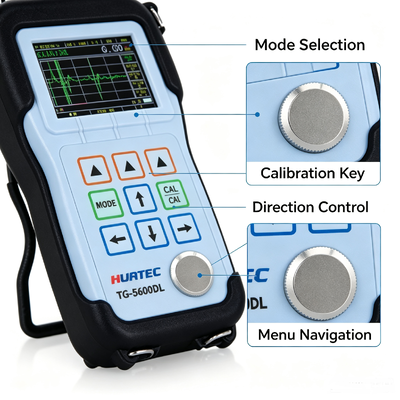

टीजी-5600डीएल सिंगल और डुअल एलिमेंट अल्ट्रासोनिक थिकनेस गेज कलर स्क्रीन ए-स्कैन बी-स्कैन 0.001 मिमी उच्च परिशुद्धता धातु मोटाई परीक्षक
HUATEC TG-5600DL एक पोर्टेबल अल्ट्रासोनिक मोटाई गेज है। अल्ट्रासोनिक माप के संचालन सिद्धांतों के आधार पर, TG-5600DL विभिन्न सामग्रियों की मोटाई को 0.001 मिलीमीटर या 0.0001 इंच तक की सटीकता के साथ मापने में सक्षम है, और विभिन्न मोटाई माप अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।
उपयोगकर्ता मापी जा रही सामग्री के केवल एक तरफ से मोटाई माप सकते हैं, वर्कपीस को नुकसान पहुंचाए बिना।
TG-5600DL एक साथ मोटाई रीडिंग और ए-स्कैन प्रदर्शित कर सकता है, जिससे उपयोगकर्ता तरंगों की जांच कर सकते हैं। इको डिस्प्ले उपयोगकर्ताओं को माप को नियंत्रित करने में मदद करता है, ताकि मोटाई माप सीमा बड़ी हो, माप मान सही हों, और माप में सामग्री-संबंधित त्रुटियों से भी बचा जा सके। बी-स्कैन फ़ंक्शन को मापी जा रही वर्कपीस के निचले प्रोफ़ाइल का निरीक्षण करने के लिए उपयोग किया जाता है। प्रोब वर्कपीस के क्रॉस-सेक्शन को प्रदर्शित करने के लिए वर्कपीस की सतह के साथ चलता है।
इस गेज का उपयोग विनिर्माण, धातु प्रसंस्करण उद्योग, एयरोस्पेस, रेलवे परिवहन, रासायनिक उद्योग, वस्तु निरीक्षण उद्योग और अन्य परीक्षण क्षेत्रों में किया जा सकता है। विभिन्न प्लेटों और संसाधित भागों को सटीक रूप से मापने के अलावा, उत्पादन उपकरणों में पाइपों और दबाव वाहिकाओं की निगरानी करना ताकि उपयोग के दौरान जंग लगने के बाद उनके पतले होने के स्तर की और निगरानी की जा सके, जो गैर-विनाशकारी परीक्षण उद्योग में एक अनिवार्य उपकरण है।
भंडारण फ़ंक्शन वैकल्पिक है, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार, और अंतर्निहित बड़ी क्षमता वाला डेटा लॉगर 100,000 मोटाई माप मान और 400 तरंगों तक संग्रहीत कर सकता है। अन्य अधिक कार्य वैकल्पिक हो सकते हैं, जैसे मल्टी-लेयर मोटाई माप, अल्ट्रा-हाई रिज़ॉल्यूशन, लार्ज-रेंज मोटाई माप, डिजिटल नॉइज़ रिडक्शन और विंडो मोड, इनर वॉल ऑक्साइड लेयर, रियल-टाइम कम्युनिकेशन, मल्टी-चैनल और अन्य विकल्प।
मुख्य पैरामीटर
| उपकरण विनिर्देश | |
| कार्य सिद्धांत | पी-ई (पल्स-इको), आई-ई (इंटरफ़ेस-इको), ई-ई (इको-इको), आई-एमई (मल्टीपल इको), ई-ईवी (इको वेरिफिकेशन) |
| प्रोब प्रकार | डिले लाइन प्रोब, कॉन्टैक्ट प्रोब, मेम्ब्रेन प्रोब, पेंसिल टाइप प्रोब, इमर्शन प्रोब |
| कैलिब्रेशन | प्रोब जीरो, कैलिब्रेट वेलोसिटी, 1-पॉइंट कैलिब्रेशन, 2-पॉइंट कैलिब्रेशन, सेट वेलोसिटी |
| मोटाई रेंज |
0.01 मिमी ~ 38 मीटर, परीक्षण की गई सामग्री, प्रोब सतह की स्थिति, तापमान और चयनित कॉन्फ़िगरेशन पर निर्भर करता है। 0.15 मिमी ~ 30 मिमी (मानक डी15ए प्रोब, स्टील) |
| सामग्री वेग रेंज | 310 - 18699 मीटर/सेकंड, और ज्ञात मोटाई के साथ वेग को माप सकता है |
| रिज़ॉल्यूशन | वैकल्पिक 0.1/ 0.01/0.001 मिमी |
| प्रोब आवृत्ति | 0.5 मेगाहर्ट्ज ~ 20 मेगाहर्ट्ज |
| माप इकाई | मिमी, इंच, माइक्रोन, मिल |
| अपडेट दर | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज प्रति सेकंड वैकल्पिक |
| पावर ऑफ | निष्क्रिय रहने पर 5, 10 या 20 मिनट के बाद स्वचालित रूप से पावर ऑफ, या मैन्युअल रूप से |
| डिस्प्ले प्रकार | 2.4 इंच (320 × 240 डॉट मैट्रिक्स) टीएफटी कलर डिस्प्ले एलसीडी स्क्रीन |
| रेक्टिफिकेशन मोड | आरएफ, आरएफ-, फुल, हाफ+, हाफ |
| व्यू मोड | ए-स्कैन, बी-स्कैन, डिजिट्स, कैप्चर, डिफरेंस, अलार्म |
| स्टोरेज | 100,000 मोटाई मान और 400 पैरामीटर सेटिंग फ़ाइलें संग्रहीत कर सकता है (वैकल्पिक) |
| गेन | विभिन्न परीक्षण स्थितियों के लिए निम्न, मध्यम या उच्च |
| डिस्प्ले मोड | सामान्य, न्यूनतम / अधिकतम कैप्चर, डीआईएफएफ/आरआर% |
| वी-पाथ सुधार | स्वचालित |
| अपडेट दर | चयन योग्य 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज |
| सामग्री वेग रेंज | 500 से 9999 मीटर/सेकंड (0.0197 से 0.3937 इंच/यूएस) |
| भाषाएँ | चयन योग्य चीनी, अंग्रेजी, जापानी |
| अलार्म सेटिंग्स | न्यूनतम और अधिकतम अलार्म। 0.25 मिमी से 508 मिमी (0.010" से 20.00") की सीमा। अलार्म पर डायनामिक वेवफॉर्म रंग परिवर्तन |
| पावर आवश्यकताएँ | 2 एए आकार की बैटरी |
| ऑपरेटिंग समय | लगभग 40 घंटे |
| उपकरण शट-ऑफ | चयन योग्य हमेशा चालू या निष्क्रियता के 5, 10, 20 मिनट के बाद ऑटो ऑफ |
| ऑपरेटिंग तापमान | -10 डिग्री सेल्सियस से +50 डिग्री सेल्सियस (+10 डिग्री फारेनहाइट से +120 डिग्री फारेनहाइट) |
| आकार | 153 मिमी X 76 मिमी X 37 मिमी (एच एक्स डब्ल्यू एक्स डी) |
| वजन | 280 ग्राम बैटरी सहित |
मुख्य माप कार्य
• अधिकांश सामग्री माप एकल तत्व ट्रांसड्यूसर का उपयोग करके किए जा सकते हैं।
• मोटाई माप सीमा: 0.01 मिमी ~ 38 मीटर, मापी जा रही सामग्री, प्रोब, सतह की स्थिति, तापमान और चयनित कॉन्फ़िगरेशन पर निर्भर करता है।
• अज्ञात ध्वनि वेग वाली सामग्री के ध्वनि वेग का निर्धारण करें
• उच्च रिज़ॉल्यूशन: नियमित डिस्प्ले रिज़ॉल्यूशन 0.001 मिमी है, वैकल्पिक अल्ट्रा-हाई रिज़ॉल्यूशन 0.0001 मिमी तक पहुंच सकता है।
• माप इकाइयाँ: मिलीमीटर, इंच, माइक्रोन और मिल्स।
• उच्च तापमान माप: 500 डिग्री सेल्सियस तक तापमान।
• सिस्टम डिफ़ॉल्ट कॉन्फ़िगरेशन मेनू: उपयोगकर्ता की सुविधा के लिए, इसे उपकरण के प्रोब का उपयोग करने की डिफ़ॉल्ट स्थितियों के अनुसार सेट किया गया है।
• पॉज़ फ़ंक्शन: माप के बाद की प्रसंस्करण संचालन की अनुमति देता है। स्थिर माप डेटा प्राप्त करने के लिए सभी मापदंडों को आसानी से समायोजित करें।
• फुल-स्क्रीन वेवफ़ॉर्म डिस्प्ले फ़ंक्शन: इको डिस्प्ले क्षेत्र को 20% बढ़ाता है, जिससे ऑपरेटर को एक बड़ा विंडो अनुभव मिलता है।
• इको तीव्रता संकेतक: इको जितना मजबूत होगा, उतने अधिक संकेतक बार प्रदर्शित होंगे, विशेष रूप से अंक डिस्प्ले, जो अधिक उपयोगी है।
• समय-आधारित बी-स्कैन मोड: इसका उपयोग मापी जा रही वर्कपीस के निचले प्रोफ़ाइल का निरीक्षण करने के लिए किया जाता है।
• अंतर/कमी दर मोड: सेट बिंदु के सापेक्ष मोटाई अंतर प्रदर्शित किया जाता है और कमी दर के प्रतिशत के रूप में व्यक्त किया जाता है।
• टीडीजी समय-परिवर्तित गेन: प्रारंभिक पल्स या इंटरफ़ेस इको को प्रारंभिक गेन को कम करके प्रभावी ढंग से कम किया जा सकता है, और परीक्षण किए गए नमूने के निचले इको को अधिकतम गेन को बढ़ाकर बढ़ाया जा सकता है, जो मापना आसान है।
• माप मोड: पल्स-इको (पी-ई), इंटरफ़ेस-इको (आई-ई), इको-इको (ई-ई), मल्टीपल इको (आई-एमई), डबल इको वेरिफिकेशन (ई-ईवी)
मानक कॉन्फ़िगरेशन
| आइटम | मात्रा |
|
टीजी-5600डीएल अल्ट्रासोनिक थिकनेस गेज |
1 |
| प्रोब | 1 |
| केबल | 1 |
| रबर शीथ | 1 |
| एल्कालाइन बैटरी | - |
| कपलेंट बोतल | 1 |
| केस | 1 |
| ऑपरेशन मैनुअल | 1 |
| कैलिब्रेशन सर्टिफिकेट | 1 |
वैकल्पिक सहायक उपकरण
| प्रोब्स | केबल्स |
| रबर शीथ | स्टेप ब्लॉक्स |
| डिले लाइन्स | कपलिंग एजेंट |
| सुरक्षात्मक फिल्म | सॉफ्टवेयर विकल्प |
तालिका विभिन्न सामान्य सामग्रियों में अल्ट्रासाउंड के प्रसार वेग को सूचीबद्ध करती है। यह केवल संदर्भ के लिए है। इन सामग्रियों का वास्तविक वेग विभिन्न कारणों से तालिका में वेग से भिन्न हो सकता है, उदाहरण के लिए, सामग्री संरचना, अनाज की पसंदीदा अभिविन्यास, सरंध्रता और तापमान आदि। इसलिए, सर्वोत्तम माप सटीकता प्राप्त करने के लिए, विशिष्ट सामग्री के वेग की पुष्टि करने के लिए पहले एक विशिष्ट सामग्री से बने नमूने का परीक्षण किया जाना चाहिए।
सामग्री वेग सूची
| सामग्री | वेग (मीटर/सेकंड) |
| स्टील 20# | 5891 |
| एल्यूमीनियम | 6320 |
| क्रोमियम | 6200 |
| तांबा | 4660 |
| सोना | 3251 |
| लोहा | 5930 |
| सीसा | 2160 |
| मैग्नीशियम | 5806 |
| चांदी | 3607 |
| टाइटेनियम | 6098 |
| जस्ता | 4193 |
| टंगस्टन | 5181 |
| टिन | 3320 |
| पीतल | 4380 |
| ग्रे कास्ट आयरन | 4600 |
| कांच | 5766 |
| नायलॉन | 2610 |
| स्टेनलेस स्टील 304 | 5334 |
| पीवीसी | 2392 |
| सिलिकॉन | 9620 |
| क्वार्ट्ज ग्लास | 5655 |
नोट:उपरोक्त तालिका केवल संदर्भ के लिए है। वास्तविक वेग कैलिब्रेशन के लिए, 6.2 वेग कैलिब्रेशन देखें
