उत्पाद विवरण:
|
| परीक्षण बल: | 3000 किग्रा (1000 किग्रा, 750 किग्रा, 500 किग्रा वैकल्पिक) | परीक्षण रेंज: | 32 ~ 650 एचबीडब्ल्यू |
|---|---|---|---|
| उद्घाटन आयाम: | 350 मिमी (ऊंचाई) x 100 मिमी (गले की गहराई) | टेस्ट बॉल: | 10 मिमी कार्बाइड मिश्र धातु गेंद (5 मिमी वैकल्पिक) |
| प्रदर्शन: | बैकलाइट सपोर्ट के साथ 7 इंच का मल्टी-टच डिस्प्ले | संकल्प: | हाई-डेफ़िनिशन डिस्प्ले, रिज़ॉल्यूशन 1280"800 |
| भंडारण: | 32GB इंटरनल स्टोरेज, 128GB तक विस्तार योग्य | ऑपरेटिंग सिस्टम: | एंड्रॉइड ओएस (लिनक्स केमेल पर आधारित) |
| नेटवर्क इंटरफेस: | वाई-फ़ाई कनेक्शन का समर्थन करता है; 4जी डैंगल को सपोर्ट करने के लिए विस्तार योग्य | ||
| प्रमुखता देना: | पोर्टेबल ACFM दरार डिटेक्टर,एसीएफएम धातु सतह परीक्षण,वैकल्पिक धारा क्षेत्र माप प्रणाली |
||

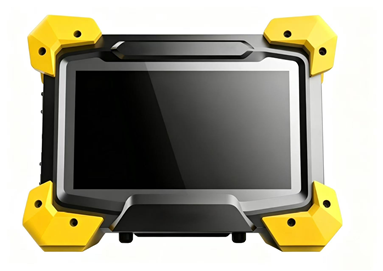

ACFM-X2 अल्टरनेटिंग करंट फील्ड मापन प्रणाली पोर्टेबल ACFM क्रैक डिटेक्टर धातु सतह के पास-सतह दोष परीक्षण के लिए पेंट एपॉक्सी कोटिंग के माध्यम से
लागू सामग्री:
लौहचुंबकीय और गैर-लौहचुंबकीय प्रवाहकीय धातुएं, जिनमें कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम आदि शामिल हैं
लागू दोष:
सतह दरारें और अन्य रैखिक दोषों का प्रभावी ढंग से पता लगाने में सक्षम
पहचान स्थिरता:
न्यूनतम दोष पहचान दर 90% से अधिक
अनुप्रयोग का दायरा:
धातु संरचनाओं में सतह और निकट-सतह दोषों का पता लगाना
निरीक्षण गहराई:
कार्बन स्टील के लिए अधिकतम गहराई 3 मिमी है; स्टेनलेस स्टील के लिए 5 मिमी है; एल्यूमीनियम के लिए 8 मिमी है
अनुमत कोटिंग प्रकार:
गैर-प्रवाहकीय कोटिंग्स जैसे पेंट, एपॉक्सी रेजिन, डामर, आदि
उपकरण आवश्यकताएँ:
अधिकतम संचालन समय: 16 घंटे
होस्ट आयाम: 225 मिमी * 172 मिमी * 76 मिमी
वजन: ≤ 2.1 किग्रा
संचालन तापमान: -10°C से 40°C
संचालन आर्द्रता: ≤ 90% सापेक्ष वायु आर्द्रता
हार्डवेयर फ़ंक्शन आवश्यकताएँ:
पेंसिल प्रोब और मानक प्रोब सहित कई प्रोब प्रकारों का समर्थन करता है
पारंपरिक मल्टी-एलिमेंट ऐरे प्रोब का समर्थन करता है (वैकल्पिक)
सिंक्रोनस तापमान मुआवजे फ़ंक्शन के साथ उच्च-तापमान प्रोब का समर्थन करता है (वैकल्पिक)
निरीक्षण के दौरान स्थानिक विस्थापन की वास्तविक समय रिकॉर्डिंग के लिए एनकोडर का समर्थन करता है

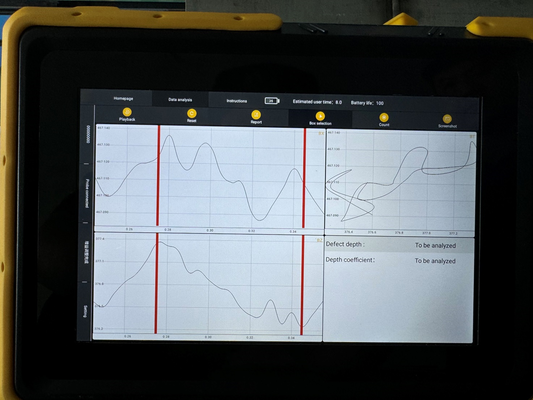

Bx सिग्नल प्लान व्यू, Bz सिग्नल प्लान व्यू, बटरफ्लाई डायग्राम और ग्रेडिएंट डायग्राम प्रदर्शित कर सकता है
समायोज्य निरीक्षण आवृत्ति का समर्थन करता है, रेंज 1kHz -10kHz
समायोज्य सिग्नल तीव्रता का समर्थन करता है, स्वचालित या मैन्युअल समायोजन
प्रोब के हॉट-स्वैपिंग का समर्थन करता है, निरीक्षण के दौरान प्रोब परिवर्तन की अनुमति देता है
एनकोडर के हॉट-स्वैपिंग और डिस्कनेक्शन का समर्थन करता है
स्कैनिंग फ़ंक्शन (जैसे, प्रारंभ, रोकें, ताज़ा करें)
प्रोब बटन फ़ंक्शन का समर्थन करता है: प्रोब पर बटन सॉफ़्टवेयर को नियंत्रित कर सकते हैं
सॉफ़्टवेयर फ़ंक्शन आवश्यकताएँ:
सिस्टम सॉफ़्टवेयर एंड्रॉइड प्लेटफ़ॉर्म (चीनी) पर चलता है, जो डिवाइस नियंत्रण, सिग्नल अधिग्रहण, विश्लेषण आदि में सक्षम है।
सॉफ़्टवेयर प्रोब कनेक्शन, निरीक्षण पैरामीटर, बैटरी स्तर जैसी स्थिति जानकारी प्रदर्शित कर सकता है। नए प्रोजेक्ट फ़ाइलें बनाने का समर्थन करता है, जिसमें बुनियादी निरीक्षण सेटिंग्स, निरीक्षण डेटा और निरीक्षण रिपोर्ट शामिल हैं।
निरीक्षण पैरामीटर देखने या सेट करने के लिए प्रोजेक्ट फ़ाइलों को आयात/निर्यात करने का समर्थन करता है
भाग प्रकार, सामग्री, कोटिंग मोटाई, वेल्ड चौड़ाई, भाग तापमान, आदि के लिए पैरामीटर सेटिंग्स का समर्थन करता है
सॉफ़्टवेयर फ़ंक्शन आवश्यकताएँ:
* पैरामीटर अनुशंसा फ़ंक्शन की सुविधाएँ, सेट निरीक्षण वस्तु जानकारी के आधार पर उपयुक्त प्रोब और पैरामीटर सुझाता है
* उपकरण संवेदनशीलता समायोजन फ़ंक्शन की सुविधाएँ, मानक परीक्षण ब्लॉकों का उपयोग करके अंशांकन की अनुमति देता है
* दोष गहराई गुणांक अंशांकन फ़ंक्शन की सुविधाएँ, संदर्भ परीक्षण ब्लॉकों का उपयोग करके गहराई गुणांक सेटिंग की अनुमति देता है
* उत्तेजना समायोजन फ़ंक्शन की सुविधाएँ, निरीक्षण वस्तु के आधार पर निरीक्षण आवृत्ति और उत्तेजना स्तर के समायोजन की अनुमति देता है, उपकरण लाभ के स्वचालित समायोजन के साथ
* निरीक्षण इंटरफ़ेस ऊर्ध्वाधर अक्ष फॉलो मोड और निश्चित मोड के बीच स्विचिंग का समर्थन करता है, किसी भी समय समायोज्य
* निरीक्षण छवि ज़ूम फ़ंक्शन की सुविधाएँ, परिणाम देखने के लिए मैन्युअल ज़ूम और क्षैतिज खींचने की अनुमति देता है
* छवि रीसेट फ़ंक्शन की सुविधाएँ, ज़ूम या खींची गई छवियों की एक-क्लिक बहाली की अनुमति देता है
* कई समीक्षाओं के लिए निरीक्षण छवि रीप्ले फ़ंक्शन का समर्थन करता है
* अंकन फ़ंक्शन की सुविधाएँ। निरीक्षण के दौरान मार्क बटन पर क्लिक करने से निरीक्षण छवि में डिवाइडर जुड़ जाते हैं जिन्हें रिपोर्ट में खंडित प्रदर्शन के लिए उपयोग किया जाता है
* दोष आकार फ़ंक्शन का समर्थन करता है। दोष की पहचान करने के बाद, उसके क्षेत्र का चयन करने से एनकोडर डेटा के आधार पर दोष की लंबाई की गणना की जा सकती है। Bx सिग्नल भिन्नता के आधार पर सतह उद्घाटन दोष की गहराई की गणना की जा सकती है
* कस्टम निरीक्षण रिपोर्ट प्रारूपों और रिपोर्ट निर्यात फ़ंक्शन का समर्थन करता है
* ऐतिहासिक प्रोजेक्ट फ़ाइलों से निरीक्षण रिपोर्ट, चित्र और डेटा देखने का समर्थन करता है
बुनियादी विन्यास
होस्ट यूनिट: 1 यूनिट
सिग्नल अधिग्रहण और विश्लेषण सॉफ्टवेयर: 1 सेट
पेंसिल प्रोब: 1 यूनिट
मानक प्रोब (एनकोडर के साथ): 1 यूनिट
प्रोब कनेक्शन केबल: 1 यूनिट
चार्जर: 1 सेट
उत्पाद उपयोगकर्ता मैनुअल: 1 सेट
गुणवत्ता प्रलेखन: 1 सेट
उपकरण केस: 1 सेट
थ्री-एलिमेंट ऐरे प्रोब: वैकल्पिक
